海上平台5MT球阀安装作业三维设计

这套三维设计内容聚焦海上油气生产平台工艺管线上5MT通径球阀的现场安装全流程，还原了海上受限空间内重型阀门吊装就位的完整作业逻辑。从设计视角来看，海上平台的管线布局密度远高于陆地厂区，层间管廊的净空高度普遍控制在3.2米以内，常规汽车吊无法进入作业面，因此安装方案优先选用脚手架配套的轨道式升降机作为承载机具，升降机的额定载荷设定为8吨，完全覆盖球阀本体、配套法兰及临时吊具的总重量，作业平台的操作面尺寸预留了1.8米×2.2米的操作空间，满足阀门对位时人员调整垫片、紧固螺栓的操作需求。

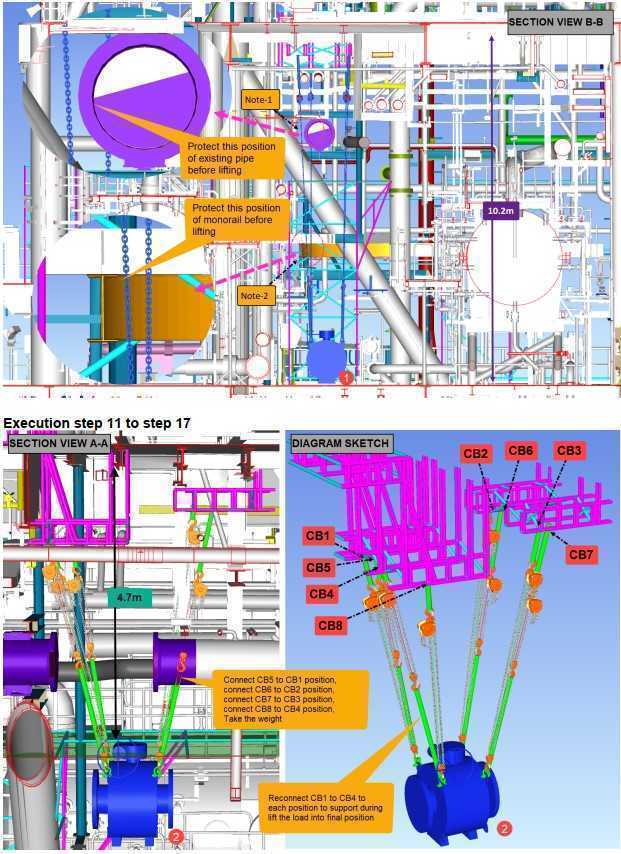

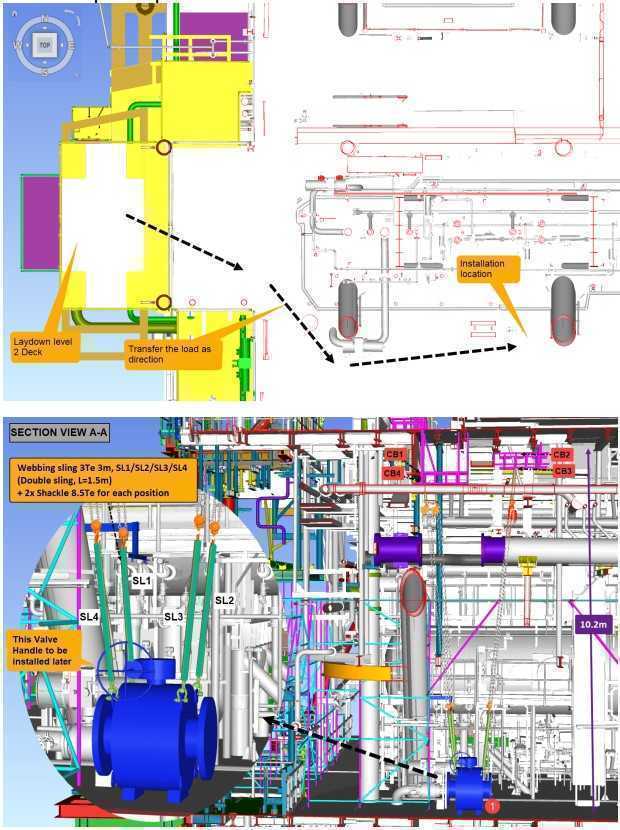

球阀本身采用法兰连接结构，公称压力匹配平台工艺系统的150LB等级，安装位置处于工艺管廊的中层段，两侧预留的直管段长度分别为1.2米和1.5米，符合阀门安装的流道直管段要求，避免介质流态紊乱影响阀门密封性能。设计过程中重点校核了吊装路径的干涉情况：从平台物料临时堆放区到安装位的水平转运路径上，提前规避了已敷设的仪表桥架、消防管线及电缆托架，路径最小净宽保持在1.1米，满足升降机带载行走的宽度要求；垂直提升段的上方无结构梁遮挡，提升行程终点与管线接口的高度差控制在50毫米以内，方便作业人员通过手拉葫芦微调阀门的水平位置，实现法兰螺栓孔的精准对位。

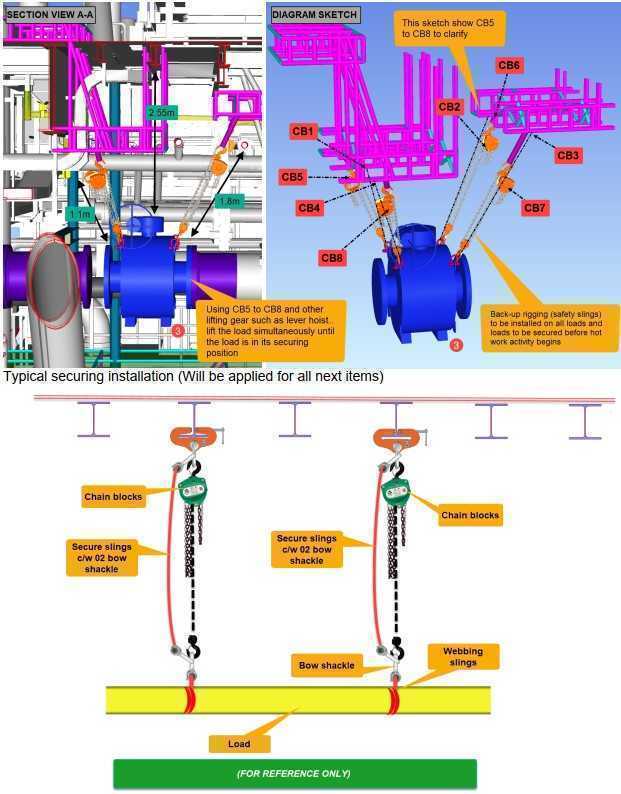

在作业流程的三维表达上，模型明确标注了荷载转移的关键节点：升降机将球阀提升至接口高度后，先通过两侧的临时固定卡具将阀门与相邻管线做临时固定，再缓慢释放升降机的承载荷载，避免荷载突然转移造成管线变形；法兰对接环节，模型还原了垫片放置的定位基准、螺栓穿入的方向要求，以及对角紧固的作业顺序，所有操作空间的预留都经过人体工程学校核，作业人员在佩戴全套劳保装备的情况下，手臂操作范围无结构遮挡，扭矩扳手的转动角度不受周边管线干涉。

考虑到海上作业的高盐雾环境特性，安装方案里同步体现了阀门就位后的防腐补口操作空间，阀门两侧法兰的外露螺栓位置预留了足够的刷涂、缠带作业距离，不会因为空间狭窄导致防腐层施工出现漏点。另外模型中也体现了临时作业设施的布置逻辑：脚手架升降机的轨道固定在平台结构的承重梁上，固定点的间距经过载荷验算，不会对下层的格栅板造成额外荷载；作业区域周边设置的临时防护栏杆位置，也避开了阀门吊装的摆动范围，防止吊装过程中碰撞防护设施。

从管线系统的整体匹配性来看，该球阀的安装高度距离平台格栅板1.2米，刚好匹配日常操作的手柄高度，后期运维人员无需登高即可完成阀门的开关操作；阀门的执行机构朝向预留了后期维护的拆卸空间，执行机构侧方1米范围内无永久性结构，满足后续执行机构更换的作业需求。整个三维设计没有采用理想化的无干涉布局，而是完全还原海上平台现场的复杂管线环境，把实际安装中可能遇到的管线碰撞、空间不足、荷载受限等问题提前在模型中做了规避，能够直接作为现场作业的技术交底参考，也能为同类型海上平台重型阀门的安装方案设计提供可复用的布局逻辑。
