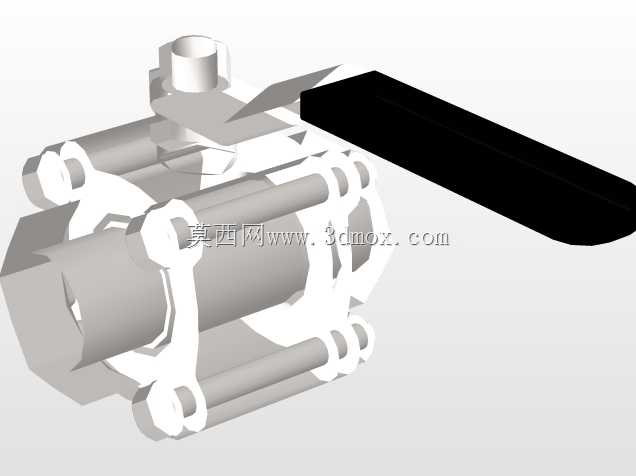

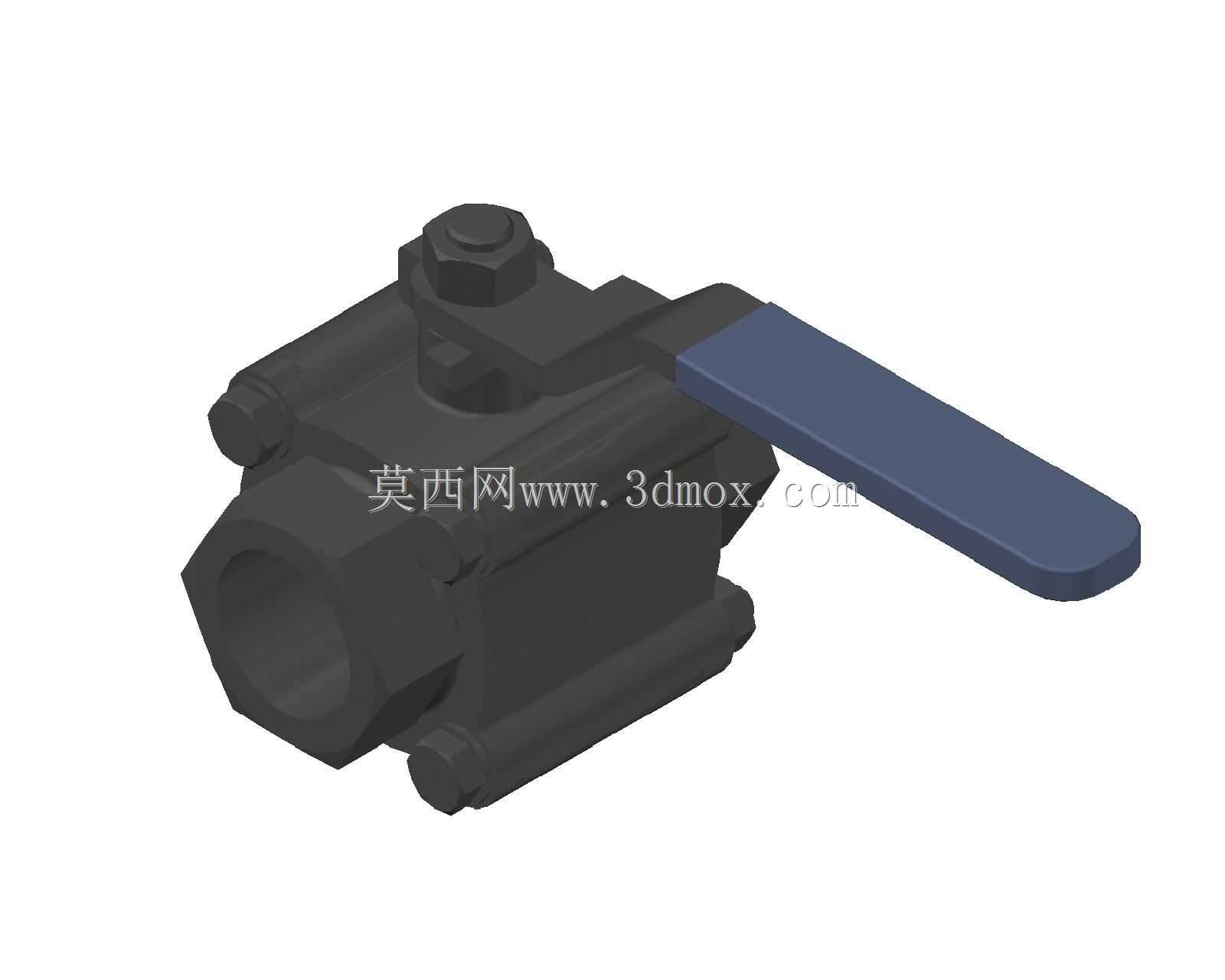

DN25三片式内螺纹手动球阀结构

这款三片式球阀的建模还原度贴合工业现场实际装配需求，在化工、给排水、中小型液压站、压缩空气管路等场景中，这类DN25通径的阀门常被用作支路截断控制，适配1英寸内螺纹连接的管路系统，安装时无需额外焊接法兰，直接通过管螺纹旋接即可完成固定，对现场安装空间的要求更低，尤其适合管路排布紧凑、后期需要频繁拆解维护的工位。从结构设计来看，三片式的阀体拆分逻辑是将中间的阀芯容纳段与两端的连接段分离，相比一体式球阀，这种结构在检修时不需要将整个阀门从管路上完全拆下，只需松开两端阀体的连接螺栓，就能取出中间的阀芯、阀杆组件进行密封件更换或杂质清理，大幅降低后期运维的拆装工作量。手柄采用扁平加长的杠杆式设计，操作时的力臂更长，开关过程中不需要借助额外的加力杆，单手即可完成90度旋转的启闭动作，手柄的限位结构直接集成在阀体顶部的阀杆安装座上，开关到位后有明确的位置反馈，能避免操作时的过位旋转导致密封面磨损。通径设计上完全匹配DN25的管路通径，全开状态下流道无明显缩径，流体通过时的压损更小，不会在阀腔内形成明显的紊流区，对输送清水、轻质油品、压缩空气等洁净流体的工况适配性较好。建模时还原了阀体的六角外形结构，安装时可以用普通管钳卡住两端的六角段进行旋接操作，不会因为阀体外形无受力点导致安装打滑。阀杆部位的密封结构、阀体三片结合面的密封槽都做了细节还原，能直接用于装配干涉校验、管路排布模拟，在做设备三维布局时，可以直接调用该模型核对安装空间，预留出扳手操作、手柄旋转的活动余量，避免后期现场安装时出现空间不足无法操作的问题。两端内螺纹的长度、阀体的总长度、阀杆顶部到手柄末端的高度都符合常规同参数产品的安装尺寸边界，在做管路系统的BOM统计、安装空间校核时，不需要额外调整尺寸就能直接适配常规DN25内螺纹管路的安装需求。
