青铜材质Y型内螺纹管道过滤器设计

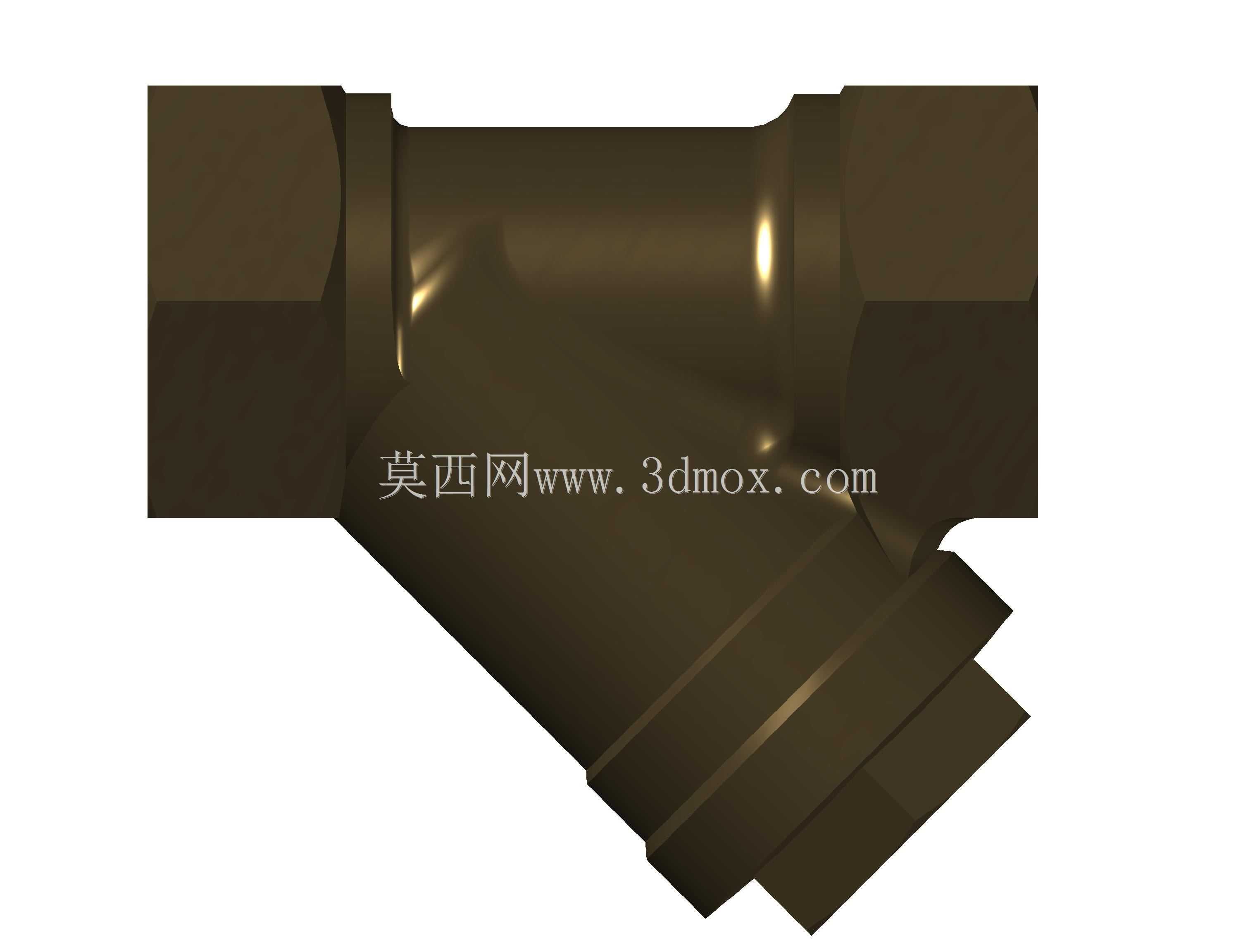

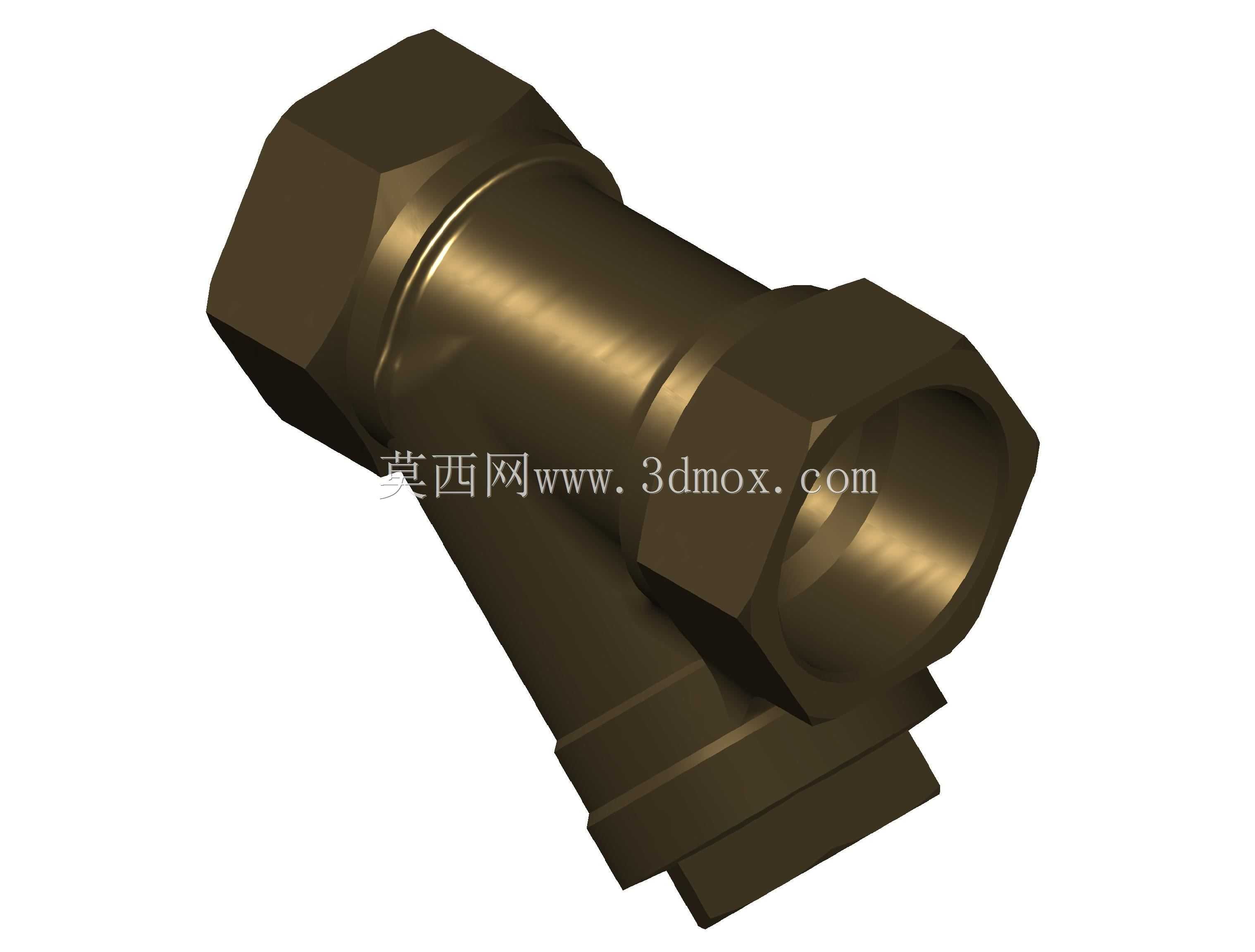

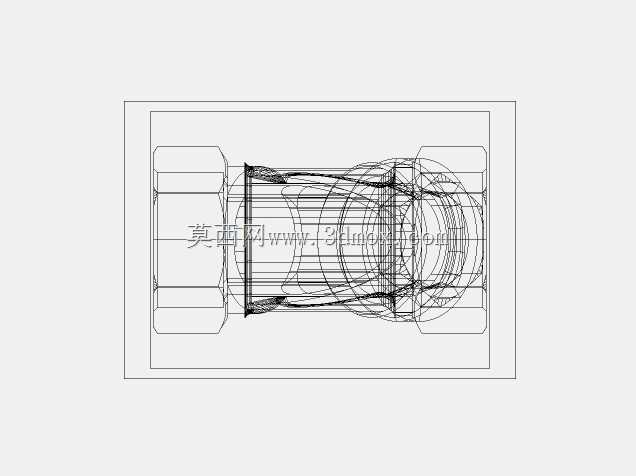

这款Y型青铜过滤器是管路流体输送系统中不可或缺的净化类配件，主要应用在建筑给排水、暖通空调、小型工业流体输送、民用供水等场景的管路前端，用来截留流体中的砂石、焊渣、锈蚀碎屑、杂质颗粒，避免这些硬质杂物进入后端的阀门、仪表、水泵、换热设备等精密部件，造成部件卡涩、流道堵塞、密封面磨损甚至设备损坏的问题，是保障整套管路系统长期稳定运行的基础防护部件。产品整体采用Y型斜置滤腔的经典结构设计，这种结构相比直通式过滤器拥有更小的流体阻力，在保障过滤效果的同时尽可能降低管路压损，不会对管路的正常输送效率造成明显影响，同时斜向的滤腔设计也让后期的滤网清理、排污操作更加便捷，无需将整个阀体从管路上完全拆卸，只需打开滤腔端盖即可取出滤网完成清洁维护，大幅降低日常运维的工作量。阀体选用青铜材质打造，这种材质本身具备优秀的耐锈蚀、抗水蚀性能，适配水、低压蒸汽、弱腐蚀性流体等多种输送介质，长期在潮湿的管路环境中使用也不易出现锈蚀结垢的问题，使用寿命远高于普通铸铁材质的同类产品。产品两端采用标准内螺纹连接接口，公称通径为DN25，公称压力等级为PN20，能够适配常规1寸规格的金属输送管路，安装时只需将阀体两端与对应规格的外螺纹管路旋合对接即可，安装边界清晰，不需要额外定制特殊转接配件，阀体整体结构紧凑，Y型分支的倾斜角度经过优化，安装后不会占用过多的管路周边空间，能够适配空间局促的管井、设备夹层等安装场景。设计过程中充分考虑了流体的流动特性，滤腔与主流道的过渡位置做了平滑圆弧处理，避免出现直角结构造成的流体紊流、局部压损过大的问题，内置的滤网采用与阀体适配的筒状结构，有效过滤面积充足，即使在杂质截留量逐渐增加的过程中，也能在较长周期内保持稳定的通流能力，不会短时间内出现滤网堵塞造成管路断流的情况，同时滤腔的密封结构经过优化，在额定工作压力下不会出现介质渗漏的问题，能够长期保持可靠的密封性能。
