水冷式冷水机组结构设计方案

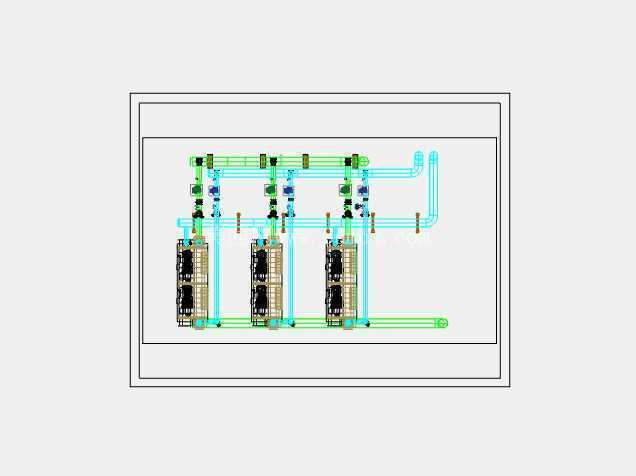

在工业生产的温控环节，水冷式冷水机组是保障工艺精度的核心配套设备，这套三维结构完整还原了DCP系列水冷冷水机组的整机布局，覆盖主泵、冷凝泵等核心动力部件的装配关系，可直接用于制冷系统的方案演示、管路排布校核以及安装空间模拟。从实际应用场景来看，这类设备常配套于注塑成型、电子元器件制造、精密机床加工、化工反应釜温控等场景，通过持续输出恒定低温的循环冷却水，带走生产过程中设备或工艺介质产生的多余热量，避免因温度波动导致产品良率下降、设备过热损耗等问题。

整机结构设计优先考虑了管路的流阻优化，主循环泵与冷凝泵的安装位置经过反复调整，泵体进出口与对应管路的对接采用同轴度优先的排布逻辑，减少弯头数量与管路变径节点，降低水循环过程中的压损，提升整机换热效率。冷凝器部分的排布预留了足够的检修空间，换热管束的抽拉方向没有被其他结构件遮挡，日常维护时无需拆解周边管路即可完成管束清理或更换，这一点在工业现场的运维场景中尤为重要，能大幅缩短设备停机维护的时间。

从安装边界来看，整机底座采用标准化型钢焊接框架，所有部件的安装点位都在底座的承重梁范围内，避免出现悬臂结构导致的运行震动问题。设备的外接管路接口统一布置在机组的同一侧，包括冷却水进水口、冷却水出水口、冷冻水进水口、冷冻水出水口以及排污口，现场安装时无需绕管对接，能减少现场施工的管路耗材用量，同时降低管路错接的概率。电气控制部分的安装舱室与水循环管路做了物理隔离，舱室边缘设置了挡水翻边，避免管路凝露或跑水时渗入电气舱引发安全隐患，隔离层的厚度经过校核，既能满足防护要求，也不会过多占用整机的安装空间。

主泵与冷凝泵的选型匹配是这套结构设计的核心，主泵负责冷冻水侧的循环，扬程参数匹配末端换热设备的阻力损失，流量参数按照机组额定制冷量下的水循环需求计算，泵体的安装基座设置了减震垫安装位，运行时的震动不会直接传递到底座框架，减少整机运行的噪音传递。冷凝泵负责冷却水侧的循环，对接冷却塔等散热端设备，泵体的入口位置设置了过滤装置的安装空间，可直接加装Y型过滤器拦截冷却水中的杂质，避免杂质进入冷凝器换热管束造成堵塞。

整机的外形尺寸充分考虑了标准工业厂房的门体宽度与货运通道的限制，整机宽度控制在常规货运平板的装载范围内，吊装点位设置在底座的四个角位，吊装时的重心经过核算，起吊过程中不会出现侧倾风险。设备顶部预留了仪表安装位，可根据实际需求加装压力表、温度传感器、水流开关等监测部件，所有预留点位的接口都采用标准管螺纹，无需二次加工即可完成配件安装。管路的固定支架采用可调式结构，现场安装时可根据实际的管路对接位置做小幅调整，抵消土建施工或设备安装时的位置误差，降低现场安装的适配难度。

在结构细节上，所有管路的焊接点位都预留了足够的操作空间，焊接作业时不会被周边部件干扰，焊后探伤检测也有足够的操作空间。设备的外护板采用快拆式结构，通过卡扣与框架连接，日常巡检时无需借助工具即可拆下护板查看内部部件的运行状态，护板上开设了通风散热孔，对应电气舱与泵体电机的散热需求，避免密闭空间内的温度累积影响部件使用寿命。整套结构的建模过程严格遵循机械设计的装配逻辑，所有部件的配合公差都按照实际加工要求设置，干涉检查覆盖了整机全行程的运行状态，包括泵体运行时的震动位移、管路热胀冷缩的伸缩量，都预留了足够的安全间隙，避免运行过程中出现部件摩擦或管路拉扯的问题。
