冷冻供冷用立式分体连接泵结构设计

在区域集中供冷、工业冷冻水循环系统的管路搭建中，这类带连接结构的立式分体泵是核心流体输送单元，区别于常规卧式泵的安装逻辑，分体式结构的设计初衷是适配狭小管井、垂直排布的管路空间，避免卧式安装占用过多水平投影面积，尤其适合冷冻站分层布置、老旧供冷系统改造这类水平安装空间不足的场景。从实际工况来看，该泵主要承担低温冷冻水的加压输送任务，将制冷机组产出的低温冷媒水输送至各末端换热设备，再将换热后的回水加压送回制冷单元，形成完整的冷冻水循环回路，连接装置的存在是为了实现泵体与不同管径管路的快速对接，同时抵消管路安装过程中产生的同轴度偏差，降低安装阶段的对中难度，减少后期运行过程中因管路应力传递导致的泵轴偏移、密封件磨损问题。

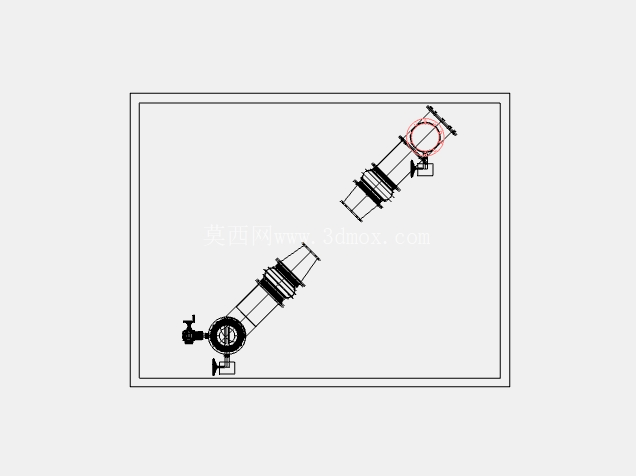

从结构设计逻辑上，该泵采用上下分体的垂直排布形式，泵体的动力段与流体过流段通过连接结构实现刚性固定，同时预留了密封件安装位，避免低温冷冻水输送过程中出现冷量泄漏、结露滴水的问题。连接部位的法兰结构做了加厚处理，因为冷冻水系统运行时管路会存在一定的温度形变，垂直安装状态下泵体自身重量加上管路的轴向拉力都会作用在连接位置，加厚法兰可以提升结构强度，避免长期运行后连接部位出现形变渗漏。泵体的进出口方向采用斜向对接设计，并非传统的水平进出，这种设计是为了适配垂直管路上的斜向支管，减少管路弯头的使用数量，降低整个管路系统的沿程阻力损失，提升冷冻水输送效率，同时弯头数量减少也能降低管路内的水流噪声，提升供冷系统运行的静谧性，适合对噪声控制有要求的商用建筑供冷场景。

在安装边界的设计考量上，该泵的垂直安装尺寸经过优化，底部固定支座预留了标准螺栓安装孔位，可以直接固定在混凝土基础或者型钢支架上，支座位置设置了减震垫安装槽，运行时可以降低泵体振动向建筑结构的传递。连接装置的端部预留了足够的管路操作空间，安装时不需要额外拆解泵体主体，就可以完成管路法兰的螺栓紧固、密封垫更换操作，后期运维阶段不需要吊装整个泵体就能完成连接部位的检修，大幅降低运维难度。泵体的过流部件内壁做了光滑处理，减少冷冻水在泵腔内的湍流损失，同时适配低温水的运行特性，过流部件的材质选择上考虑了低温工况下的抗脆变性能，避免长期在0-5℃的冷冻水环境下出现部件开裂问题。

从实际选型适配的角度，这种垂直分体结构的泵不需要在安装位置预留大型设备的水平转运通道，适合管井内垂直吊装安装，在高层商业建筑的分区供冷系统中，可将泵组直接安装在管井内的分层支架上，不需要单独设置设备机房，大幅节省建筑空间。连接结构上设置的定位止口，可以保证泵体动力段与过流段的同轴度，安装时不需要反复调整对中，只要将止口对齐紧固连接螺栓即可完成泵体组装，降低现场安装的技术门槛，同时也能保证泵轴与叶轮的同轴精度，减少运行过程中的叶轮偏磨、轴承发热问题。泵体的排气阀设置在连接段的高位位置，垂直安装状态下可以顺利排出泵腔内的空气，避免运行过程中出现气蚀问题，延长叶轮和密封件的使用寿命。在管路对接的尺寸设计上，连接端的法兰尺寸匹配常规冷冻水系统的通用管路标准，不需要额外定制变径接头就能直接对接现场管路，减少现场施工的配件准备工作，提升安装效率。
