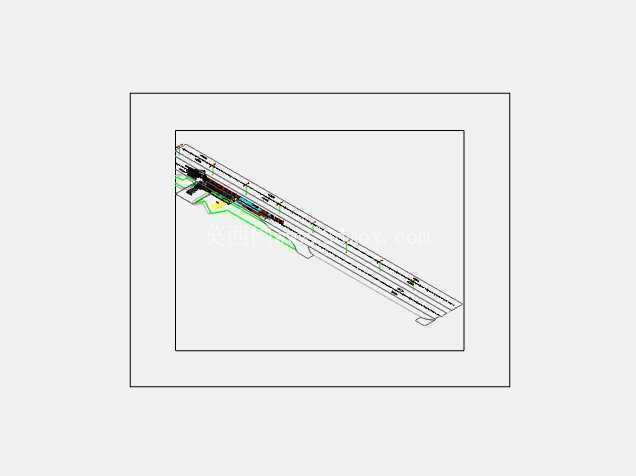

冷冻水地下输送管道系统三维结构设计

　　这套地下冷冻水管道模型还原了实际工程中埋地冷冻水管路的典型布设逻辑，从管路走向来看，主干管采用大管径等径直段作为冷量输送主通道，分支位置采用标准三通构件做流量分流，所有转弯段均采用长半径弯头替代直角弯头，降低冷冻水在管路内流动时的局部阻力损失，减少循环水泵的额外扬程损耗，这也是冷冻水系统区别于普通给排水管路的核心设计细节——普通给排水管路对压损敏感度低，可采用小半径弯头节省空间，但冷冻水系统全程闭式循环，每一处局部阻力都会累加为水泵的长期运行能耗，因此建模时所有转弯构件的曲率半径均严格按照流体输送规范设置为管径的1.5倍以上。在商用建筑集中供冷、工业制程冷却系统的地下管网布设环节，冷冻水输送管道的排布合理性直接决定整个冷量输送网络的压损控制、后期运维可达性与长期运行可靠性，这类埋地敷设的管路不同于明装管线，需要在有限的地下管廊或预埋沟槽空间内完成走向规划，同时避让其他专业的地下线缆、给排水管线与结构承重构件，建模阶段就需要把所有安装边界条件纳入考量，避免现场施工阶段出现管线碰撞导致的返工。从安装边界来看，模型里所有管路的管底标高、管顶覆土厚度、管线之间的水平净距都预留了实际施工所需的操作空间，管道接口位置预留了法兰连接与焊接作业的操作余量，管段之间的支吊架布设位置也做了对应还原，埋地管道的支吊架不同于明装管道的吊装形式，采用混凝土支墩作为承重支撑，支墩的间距根据管径对应的管道挠度计算值设置，避免管道充水运行后因自重产生弯曲变形，导致接口位置应力集中出现渗漏。

　　管路的外表面做了保温层结构的建模还原，冷冻水管道埋地敷设时如果保温层厚度不足或者接缝处理不到位，会导致管外壁结露，长期结露会侵蚀管道外防腐层，缩短管路使用寿命，同时冷量损耗会大幅提升制冷主机的运行负荷，模型里的保温层厚度根据冷冻水供回水温差、土壤常年平均温度计算取值，所有管件位置的保温层做了连续包覆处理，没有出现断点，这也是实际工程中很容易被忽略的细节——很多施工单位只做直管段的保温，在弯头、三通、法兰位置的保温包覆不到位，导致这些位置成为冷量泄漏的主要点位。

　　从功能特性来看，这套管路系统承担的是从制冷站房到各个末端用冷点位的冷冻水输送功能，供水管路将制冷主机产出的低温冷冻水输送到各个空调末端或者制程冷却设备，回水管路将携带热量的回水送回制冷站完成循环，模型里的管路坡度按照排气与泄水的要求设置，顺水流方向设置千分之二的坡度，在管路最高点设置自动排气阀位，最低点设置泄水阀位，避免系统充水时管内积气形成气塞阻断水流，同时在系统检修时可以通过最低点泄水阀排空管内存水。建模过程中对所有构件的参数化处理做了优化，不同管径的管段、弯头、三通、法兰都可以通过参数调整直接适配不同项目的管径需求，不需要重新建模，管段之间的连接采用同轴心约束，装配完成后可以直接导出管路的材料统计表，为施工阶段的材料采购、下料预制提供准确的尺寸依据，同时模型可以导入碰撞检测软件，与建筑结构、其他专业管线模型做碰撞校验，提前发现地下空间内的管线冲突问题，在设计阶段就完成调整，减少现场施工的变更成本。

　　对于从事暖通管路设计、市政管网建模的工程人员来说，这类埋地冷冻水管道的建模核心不是简单的三维几何体拼接，而是要把实际工程中的流体力学要求、安装施工要求、长期运维要求都融入到模型结构里，每一段管长、每一个构件的选型、每一处标高的设置都要有对应的工程依据，而不是随意绘制的线条组合，比如管路穿过地下结构墙体的位置，模型里预留了防水套管的安装位置，套管管径比管道保温后的外径大两号，套管与管道之间的缝隙采用防火防水封堵材料填充，这些细节都是实际施工中必须落实的构造要求，在建模阶段就体现出来，才能让三维模型真正具备工程指导价值，而不是仅用于展示的视觉模型。
