三风机卧式DCP冷却塔结构设计

　　在工业循环冷却系统的搭建环节，卧式DCP冷却塔的选型与结构适配直接决定整套换热回路的运行效率，这类多风机布局的冷却单元常应用于中型生产车间的工艺水冷、商用建筑中央空调配套冷却、数据中心辅助散热等场景，核心作用是通过强制通风换热，带走循环水携带的废热，让冷却介质温度回落至工艺要求区间，保障后端产线、制冷主机的稳定运行。从结构设计逻辑来看，这款三风机卧式冷却塔采用长条形卧式箱体布局，区别于常规立式冷却塔的竖向风路设计，横向排布的三个轴流风机单元沿箱体长度方向等距布置，每个风机对应独立的淋水换热区间，能让进风均匀覆盖整个填料层截面，避免单风机大直径设计带来的风场不均、边缘区域换热效率不足的问题。

　　风机与箱体框架的连接位置预留了减震安装位，设计时考虑到设备长期运行的振动传导问题，安装边界上，设备底部预留了标准地脚螺栓固定点位，进出水接口布置在箱体侧下方，和现场循环水管路的对接高度匹配常规工业管路架设标高，不需要额外做大幅变径或者抬高管路的改造。箱体的外框架采用模块化拼接设计，侧壁的检修位对应每个风机单元设置，日常维护时不需要拆解整台设备外壳，就能单独对单组风机、布水器进行检修更换，降低运维阶段的拆装工作量。

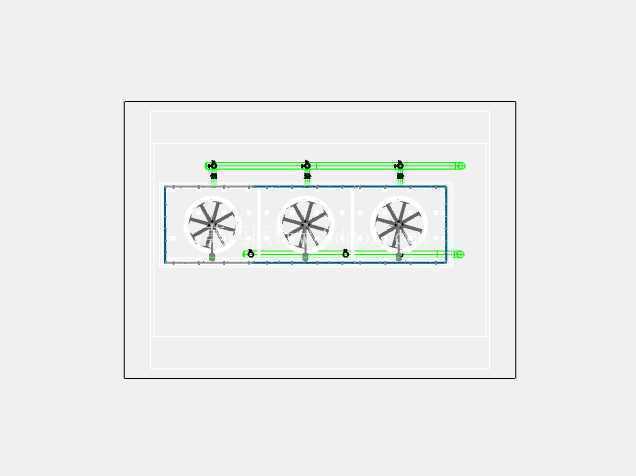

　　从风路设计来看，设备采用双侧进风、顶部排风的气流组织形式，绿色标识的管路为布水支管，沿箱体上下两侧平行布置，每个支管上的喷头位置经过对位校准，能让循环水均匀喷淋在下方的换热填料上，和横向穿过填料层的冷空气充分接触，完成热湿交换。三个风机的安装同轴度在建模阶段做了严格的装配约束，风机叶片和周边护网的间隙控制在安全范围内，避免运行过程中出现叶片擦碰护网的故障。设备的外形尺寸适配常规工业厂房的屋面安装荷载要求，长条形的布局可以灵活适配狭长的安装场地，相比同处理量的方形立式冷却塔，横向布置的形式对安装空间的竖向高度要求更低，适合安装在层高受限的厂房屋面或者室外设备平台。

　　在和冷凝器系统的对接设计上，冷却塔的进出水口径、额定循环水量匹配常规壳管式冷凝器的流量要求，布水系统的阻力经过核算，和常规冷却水泵的扬程区间匹配，选型时不需要额外更换大扬程水泵就能直接适配。建模过程中对设备的安装干涉做了全面校验，底部的支撑脚间距、外接法兰的位置都预留了足够的操作空间，现场安装时管路对接、阀门安装都有充足的操作余量，不会出现安装空间不足导致的施工困难。风机的电机安装位做了防水结构设计，避免室外雨天运行时雨水渗入电机造成绝缘故障，箱体的边角位置做了圆弧过渡处理，减少运输安装过程中的磕碰变形风险。整个结构的受力框架采用型钢焊接的等效建模，荷载传递路径清晰，风机运行时的动荷载可以通过框架均匀传递到基础支撑面，不会出现局部应力集中导致的框架变形问题。
