海底管线应急修复用抱箍式管道夹具

在海底油气输送、市政长输管线、工业工艺管网的运维场景中，管线因腐蚀、外力撞击、地质沉降出现局部破损泄漏时，停输更换管段的成本极高，且会造成连续生产中断、介质泄漏引发的环保风险，这类抱箍式管道维修夹具正是为带压快速封堵、临时修复管线破损点开发的专用工装。

从实际使用场景来看，这类夹具不需要对破损管段进行切割焊接作业，仅需在管线泄压或带压状态下，将两半式筒体包覆在管线破损位置外侧，通过沿轴向排布的紧固件锁紧，就能实现破损点的密封固定，尤其适合海底管线水下抢修、野外长输管线应急作业、厂区工艺管线不停产修复这类不具备动火作业条件、作业窗口时间极短的工况，相比传统焊接修复，作业效率可提升数倍，且不需要专业焊接设备与持证焊工在高危环境下作业，大幅降低作业风险。

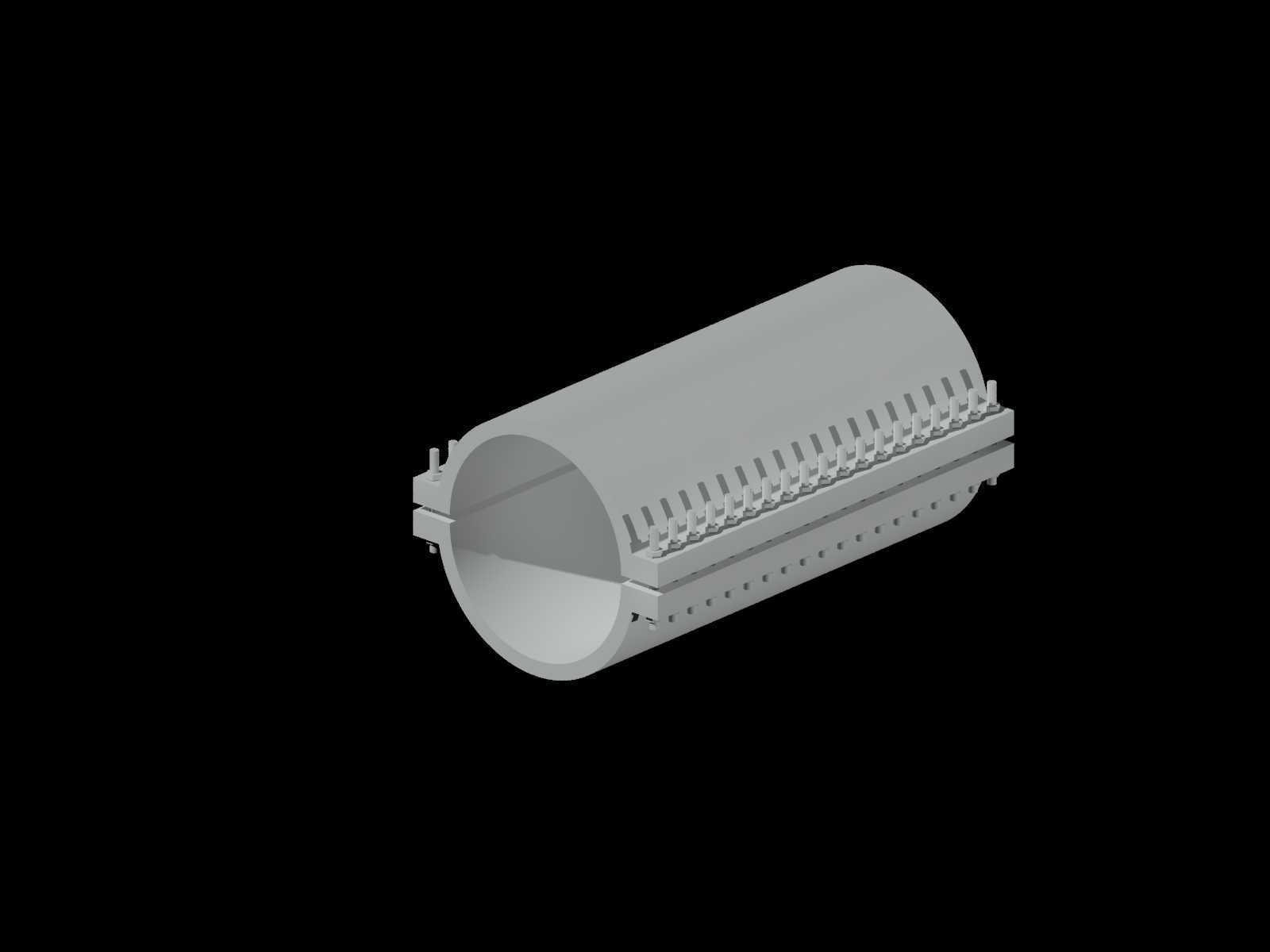

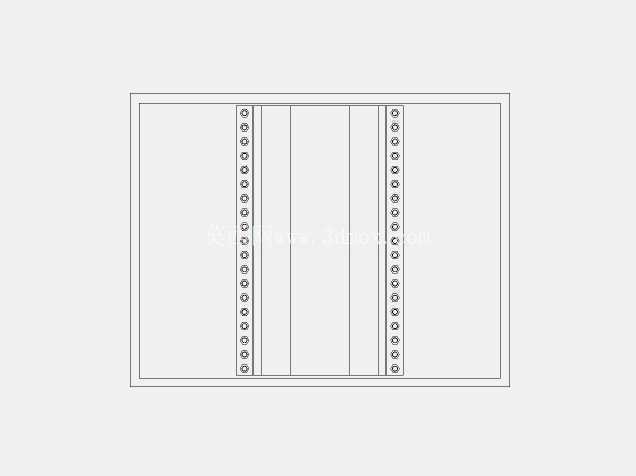

从结构设计逻辑来看，该夹具采用对开式筒体结构，主体为两段半圆柱壳，包覆后内径与待修复管道外径匹配，内壁预留密封件安装槽，可根据输送介质特性搭配橡胶、聚四氟乙烯等不同材质的密封垫，锁紧时密封垫受压变形填充夹具与管道外壁的间隙，实现介质密封。沿筒体轴向两侧的法兰边上，均匀排布了多组螺栓安装孔，孔位间距经过载荷计算，既保证锁紧时密封面压力均匀分布，避免局部压力不足导致泄漏，也不会因孔位过密增加夹具整体重量与加工成本。筒体两端做了倒角过渡，避免安装时刮伤管道外防腐层，同时减少管线运行时流体在夹具位置产生的湍流阻力。

在安装边界设计上，该夹具的轴向长度覆盖破损点两侧足够的密封距离，通常根据管道压力等级调整，低压工况下长度可适当缩短，高压工况下需要增加轴向长度来保证密封面的接触面积，降低单位面积密封压力。夹具的径向尺寸在满足螺栓安装空间、筒体结构强度的前提下尽可能做小，减少水下作业时的水流阻力，也方便在管线密集的管廊、海底管排位置安装，不会与相邻管线产生干涉。螺栓的选型匹配管道工作压力，保证在长期受压状态下不会出现塑性变形导致锁紧力下降，同时螺栓头部做了防腐蚀处理，适配海底高盐雾、高腐蚀的作业环境，避免长期使用后螺栓锈蚀无法拆卸。

从功能特性来看，这类夹具不仅可以处理管道局部腐蚀穿孔、裂纹类的破损，也可用于管道连接位置的密封补偿，针对不同管径的管道，只需要调整筒体内径与螺栓排布参数即可快速改型，结构通用性强。建模过程中需要重点关注两半筒体的同轴度公差，若合模后同轴度偏差过大，会导致单侧密封间隙过大，锁紧后密封垫压缩量不均匀，直接影响密封效果；法兰面的平面度也需要严格控制，避免锁紧时法兰面出现间隙导致介质从法兰结合面泄漏。另外，筒体内壁的密封槽尺寸需要与密封件尺寸匹配，槽深过浅会导致密封件压缩量过大过早老化，槽深过深则密封件压缩量不足无法实现密封。

在实际选型应用中，需要根据待修复管道的外径、工作压力、输送介质温度、腐蚀环境来确定夹具的材质、密封件材质与螺栓强度等级，普通输水常温管线可采用普通碳钢材质搭配丁腈橡胶密封，油气输送高温高压管线则需要采用合金钢材质搭配氟橡胶或金属密封，海底使用的夹具还需要做整体防腐涂层处理，延长水下使用寿命。这类夹具既可以作为临时抢修工装，在管线停输检修前实现临时封堵维持生产，也可作为永久修复结构，在不更换管段的情况下长期服役，大幅降低管线运维的综合成本。
