霍尼韦尔克罗姆施罗德燃气过滤器结构

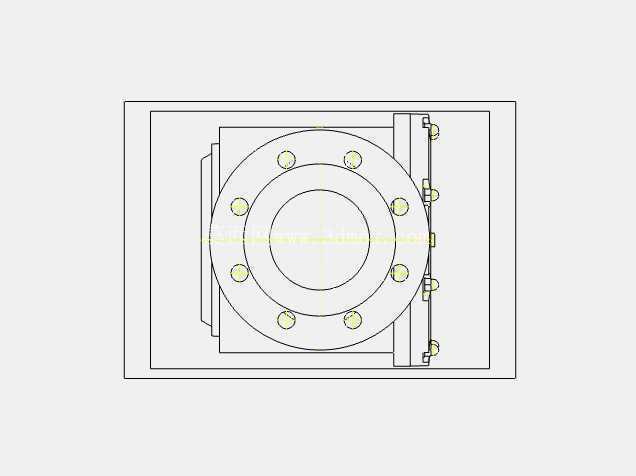

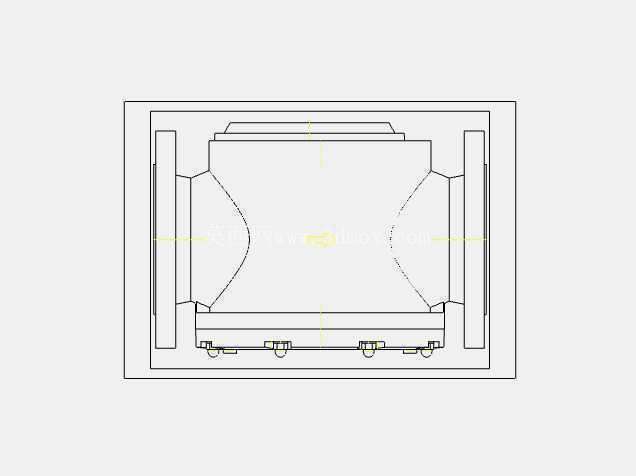

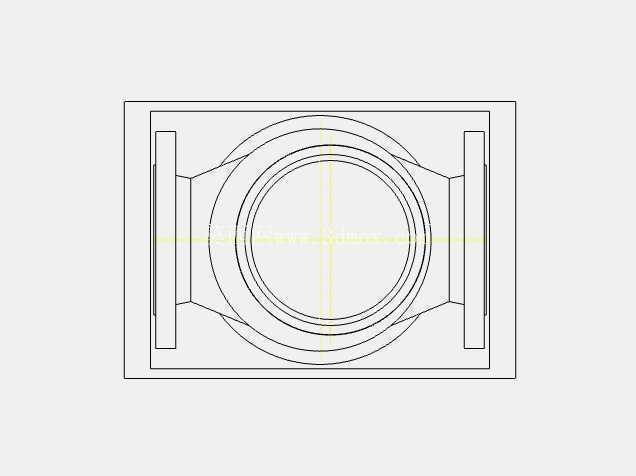

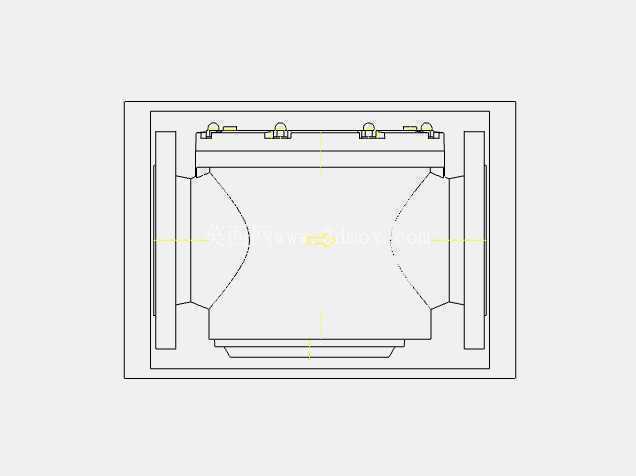

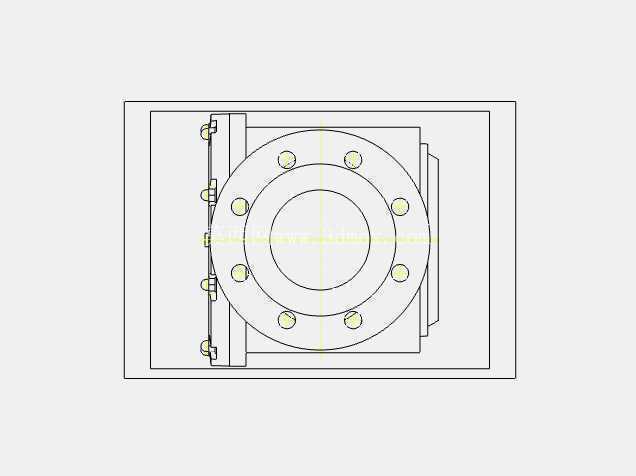

　　在城镇燃气管网调压站、工商业燃气锅炉供气支路、燃烧器前端预处理段这类场景里，燃气介质的洁净度直接决定下游调压阀、切断阀、燃烧喷嘴的使用寿命与运行可靠性，这类工况下普遍会配置燃气过滤器来截留燃气输送过程中裹挟的铁锈、焊渣、粉尘颗粒等固体杂质，避免杂质卡涩阀口、堵塞喷嘴小孔引发的供气故障或燃烧工况异常。这款燃气过滤器采用角式法兰连接结构，进出口轴线呈90度垂直布置，这种结构设计能够在有限的安装空间内完成管路转向与介质过滤的双重功能，相比直通式过滤器更适合管路转角位置的布置，减少管路弯头配件的使用，降低管路整体压损。

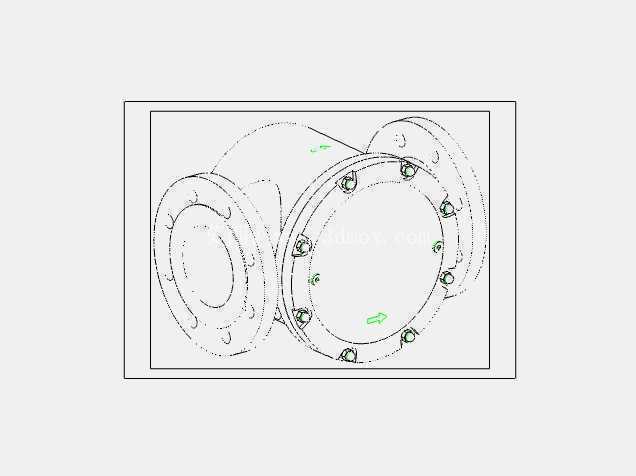

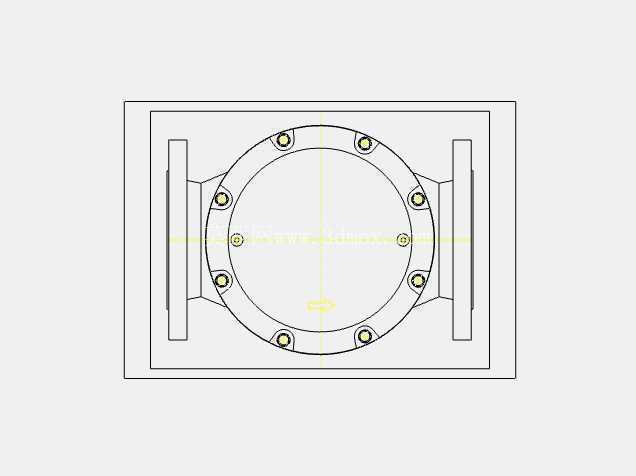

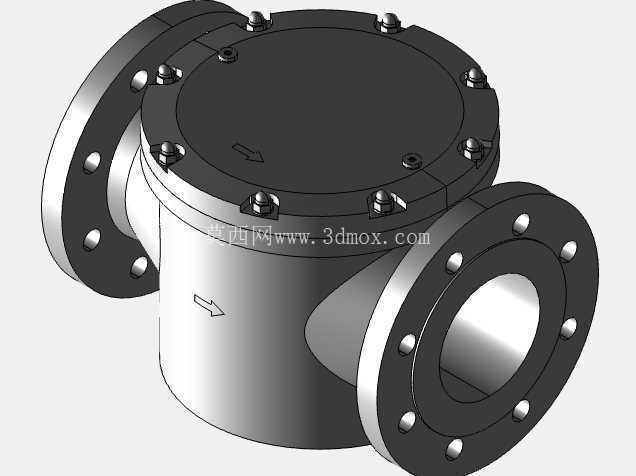

　　从结构设计来看，设备主体采用铸造成型的壳体，壳体内部设置有过滤腔，上端采用快开式压盖结构，压盖与壳体之间通过周向均匀布置的螺栓进行紧固，压盖与壳体的密封面设置有密封槽，安装密封件后可实现腔体的承压密封，这种周向螺栓紧固的结构既能够保证密封面的压力均匀分布，避免燃气泄漏，也方便后期维护时快速打开压盖更换内部过滤元件，不需要将整个过滤器从管路上拆卸下来，大幅降低现场维护的工作量。进出口端均采用标准法兰连接结构，法兰端面加工有密封凸台，图中蓝色标识区域为法兰密封面，安装时配合密封垫片可实现与上下游管路的可靠连接，法兰的螺栓孔位置、孔径、密封面尺寸均匹配对应公称通径的管路法兰标准，现场安装时不需要额外加工转接件，可直接对接同规格的燃气管路。

　　在设计过程中，首先需要根据额定处理流量确定进出口通径与过滤腔的容积，保证介质在过滤腔内的流速处于合理区间，避免流速过高冲蚀过滤元件，同时降低设备运行时的压损；其次要根据燃气输送的工作压力确定壳体壁厚、螺栓规格与数量，通过强度校核保证壳体在额定工作压力下的结构安全，同时考虑燃气介质的腐蚀性，壳体材质选用适配燃气工况的铸造材料，内壁做相应的防腐处理，避免长期运行过程中壳体被腐蚀出现泄漏风险；另外压盖的螺栓布置需要经过受力计算，保证每个螺栓的预紧力能够让密封面全周均匀受压，避免局部密封压力不足导致燃气泄漏。设备的安装边界需要重点关注，进出口法兰的中心距、压盖开启所需的上部操作空间、侧面螺栓拆装所需的操作距离都需要在管路设计阶段提前预留，避免现场安装后出现维护操作空间不足的问题；法兰连接时需要保证两端管路的同轴度，避免强行对接导致法兰密封面受力不均出现泄漏，同时设备安装时需要注意介质流向，保证燃气从进口端进入过滤腔，经过滤元件过滤后从出口端流出，反向安装会导致过滤元件被冲坏，失去过滤作用。

　　在实际选型应用中，需要根据上下游管路的公称通径、额定工作压力、处理流量、过滤精度要求匹配对应规格的过滤元件，这类燃气过滤器通常配置的过滤元件可过滤精度达到数十微米级别，能够有效截留绝大多数会影响下游阀件、燃烧器工作的固体杂质，日常运维过程中只需要定期打开压盖检查过滤元件的污染情况，根据压差情况更换或清洗过滤元件即可，不需要整体更换设备，运维成本较低。从三维建模的角度来看，这类阀体类零件建模时需要先处理铸造壳体的曲面过渡，保证壳体壁厚均匀，避免出现壁厚突变导致的铸造缺陷，法兰端面、密封槽、螺栓孔这些机加工特征需要保证尺寸精度与形位公差，尤其是法兰密封面的平面度、螺栓孔的位置度，直接影响现场安装的密封性与互换性；周向布置的螺栓、螺母等标准件可通过阵列特征快速生成，同时要注意螺栓伸出螺母的长度符合安装规范，避免出现螺纹啮合长度不足的问题。
