霍尼韦尔Kromschroder气体过滤器结构

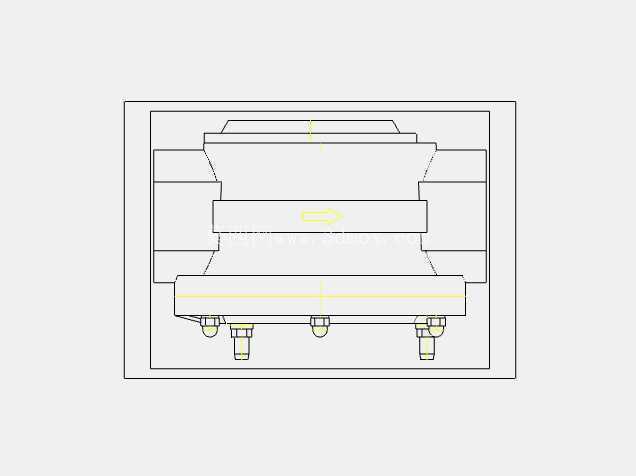

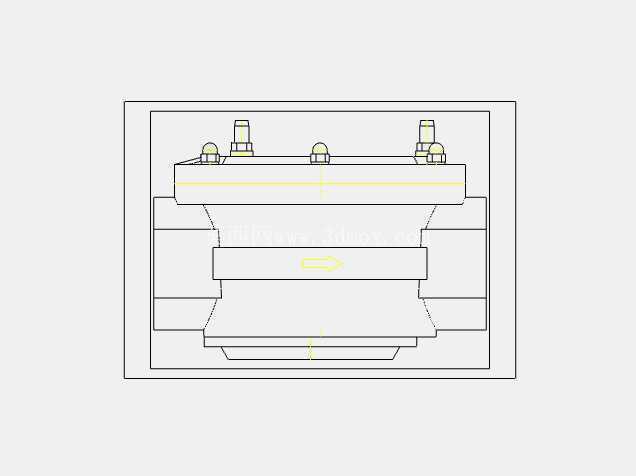

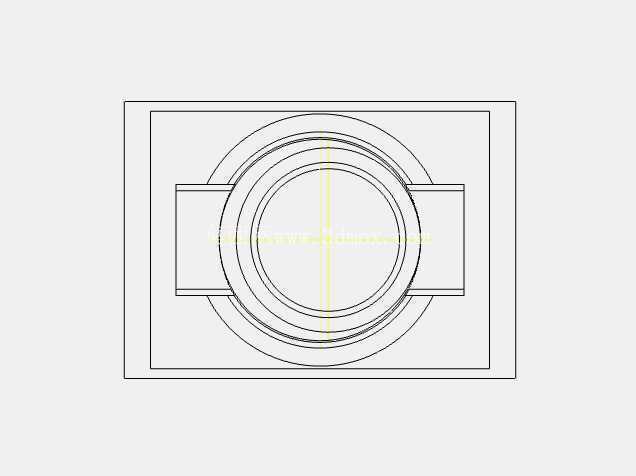

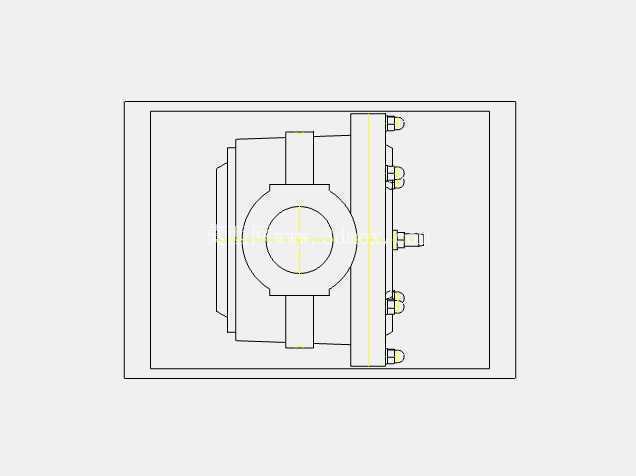

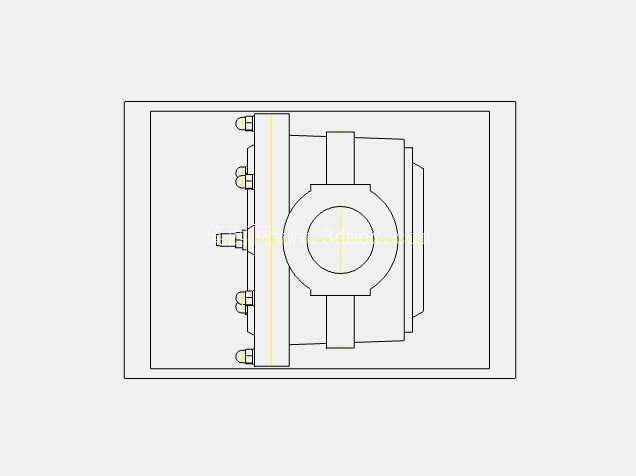

　　从结构布局来看，整体采用卧式直通式流道设计，进出口同轴布置，能最大程度降低管路流阻，避免过滤环节造成不必要的压力损失，进出口采用DN40Rp内螺纹接口，适配常规低压燃气输送管路的通用连接标准，安装时无需额外做转接法兰加工，直接和同规格的镀锌管、不锈钢管螺纹段配合生料带或密封胶即可完成密封固定，安装边界上，进出口端面的同轴度公差控制在0.1mm以内，能避免强行对接造成的管路应力集中，壳体侧面预留的两个凸台结构就是进出口侧的压力测试点，日常运维时不需要拆解管路，直接在测试点接入压力表就能实时读取过滤器前后的压差值，当压差超过设定阈值时就说明内部滤材已经堵塞，需要及时更换，不用等到下游设备出现供气不足故障再排查，大幅降低运维排查的工作量。在燃气输配、工业燃烧供气、生物质燃气提纯这类对气源洁净度有硬性要求的管路系统里，前置过滤单元的可靠性直接决定了下游调压阀、燃烧器、流量计这类精密元件的使用寿命，这款霍尼韦尔Kromschroder气体过滤器的三维结构，完全围绕燃气类介质的过滤工况做了针对性设计。

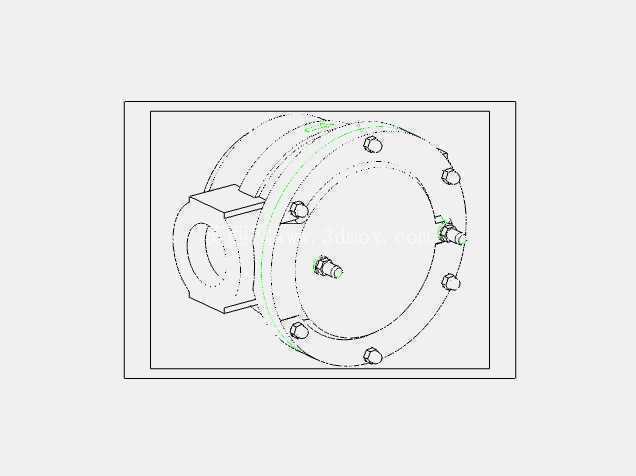

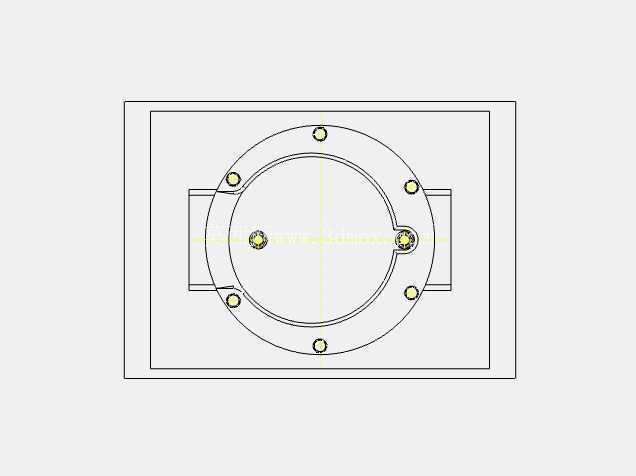

　　滤室部分采用快开式圆形端盖结构，端盖周向均匀布置了多组紧固螺栓，这种圆周均布的螺栓布局能让端盖和壳体之间的密封垫片受力更均匀，不会出现局部压合不实导致的燃气泄漏风险，更换滤材时只需要对称松开所有螺栓就能取下端盖，不需要把整个过滤器从管路上拆下来，现场维护的操作空间要求很低，哪怕是管路排布比较紧凑的调压柜内部也能完成滤材更换作业。内部滤材采用聚丙烯绒布滤垫，这种滤材的孔隙率经过针对性匹配，既能有效拦截燃气中携带的管道锈蚀碎屑、密封带残段、粉尘颗粒这类常见杂质，又不会因为过滤精度过高造成过快堵塞，适配天然气、城市煤气、液化石油气、生物甲烷、压缩空气这类常见的工业及民用供气介质，设备整体最大承压可达4bar，完全覆盖城镇低压燃气管网、工业炉窑低压供气管路的压力等级要求，所有和介质接触的壳体部件都做了防腐处理，能耐受燃气中少量硫化物、冷凝水的腐蚀，长期使用不会出现壳体锈穿的问题。

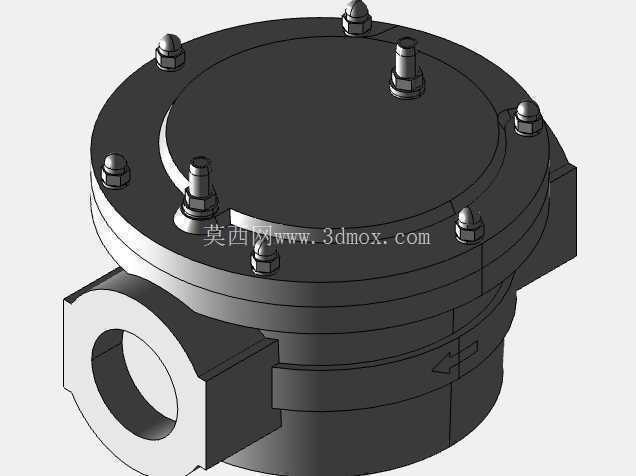

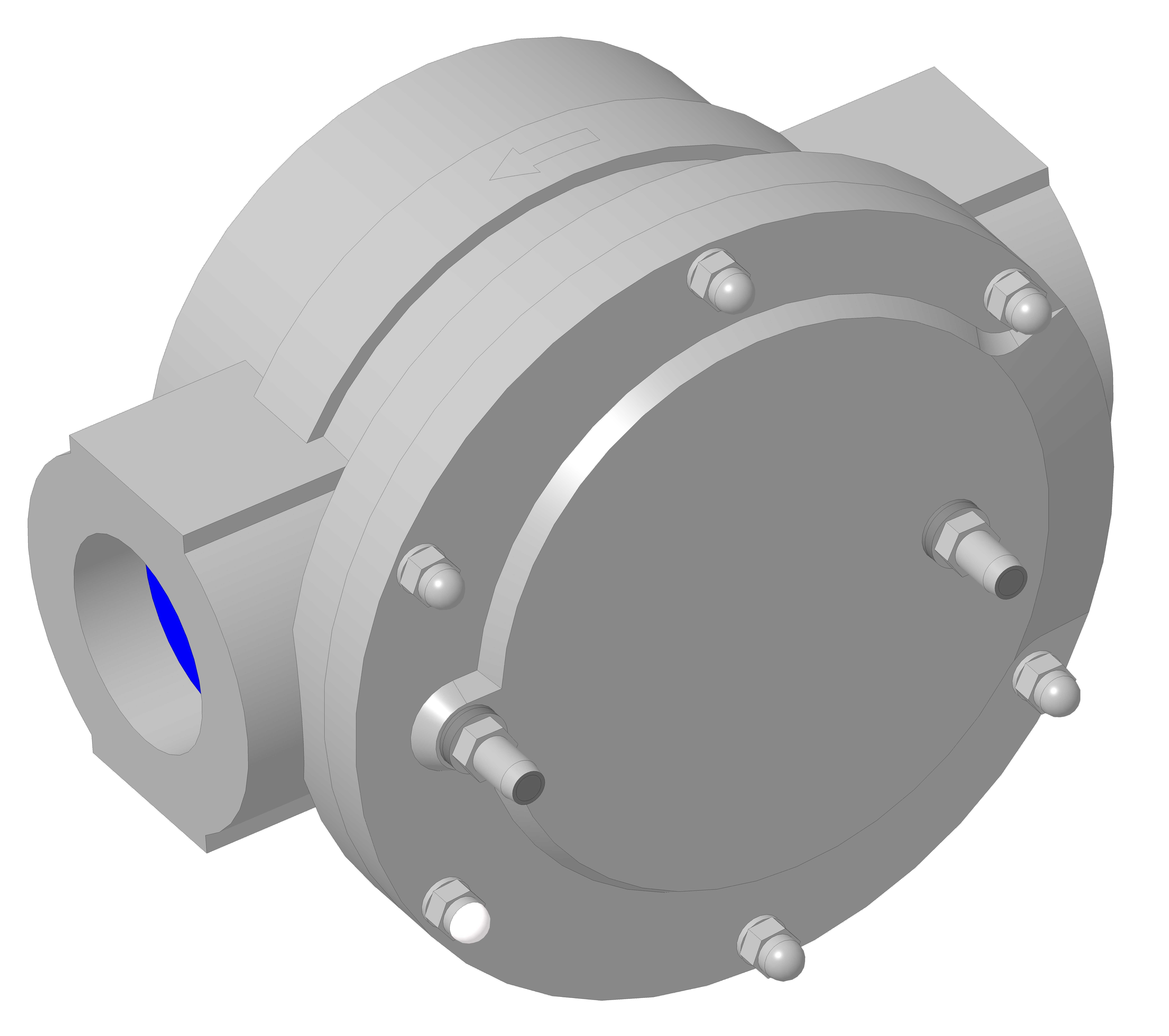

　　从三维建模的结构还原度来看，这个模型完整复现了实物的所有装配特征：包括螺栓的六角头结构、测试点的外螺纹接口、进出口流道的内部倒角、端盖密封槽的限位结构，甚至连壳体上的铸造拔模斜度都做了还原，不管是用来做燃气管路系统的装配干涉校验，还是做调压柜的布局仿真，都能直接调用，不需要再做额外的结构补全。在实际选型应用中，这类过滤器一般安装在调压阀入口前、流量计上游、燃烧器进气支管的起始位置，用来阻挡管路施工残留的焊渣、金属碎屑进入下游精密元件，避免造成调压阀阀芯卡涩、燃烧器喷嘴堵塞、流量计转子磨损这类常见故障，尤其是在生物甲烷这类气源杂质含量相对更高的应用场景里，前置过滤单元的过滤效率直接决定了整套供气系统的无故障运行周期，这款过滤器的结构设计充分考虑了现场运维的便利性，没有采用需要专用工具才能拆解的特殊结构，普通运维人员用常规的内六角扳手、活动扳手就能完成滤材更换和压力检测作业，不需要厂家上门维护，能大幅降低用户的后期运维成本。

　　壳体的铸造圆角、壁厚过渡都做了均匀化处理，不会出现局部壁厚过薄导致的承压薄弱点，端盖和壳体配合的止口结构能实现精准定位，装配时不需要反复调整对齐，螺栓孔的位置度公差控制得很严格，不会出现螺栓穿不进去的装配问题，进出口的内螺纹精度符合管螺纹的通用标准，和标准管件配合时能保证足够的啮合长度，不会出现螺纹滑牙、密封不严的问题。
