四爪气动旋转数控卡盘结构设计

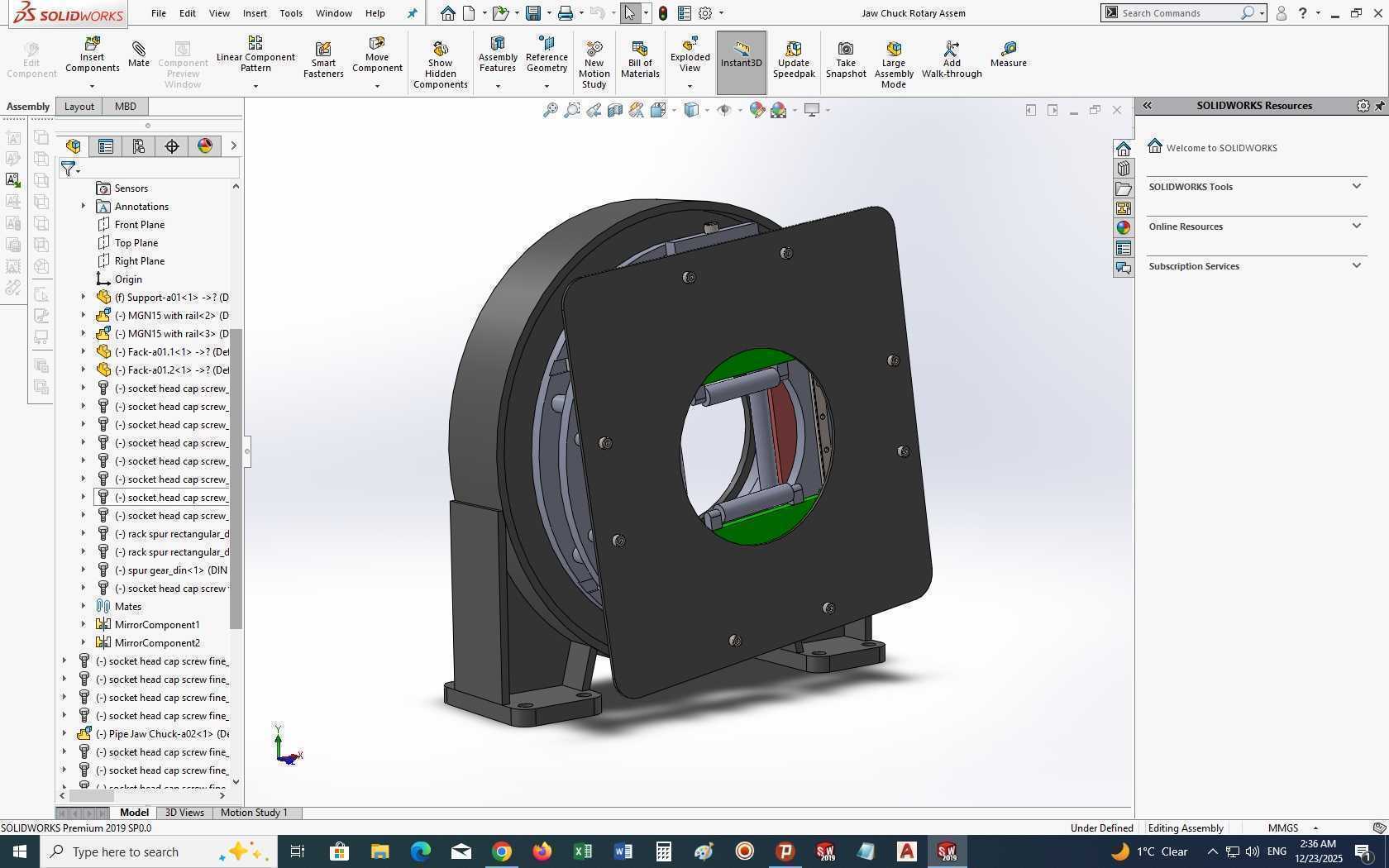

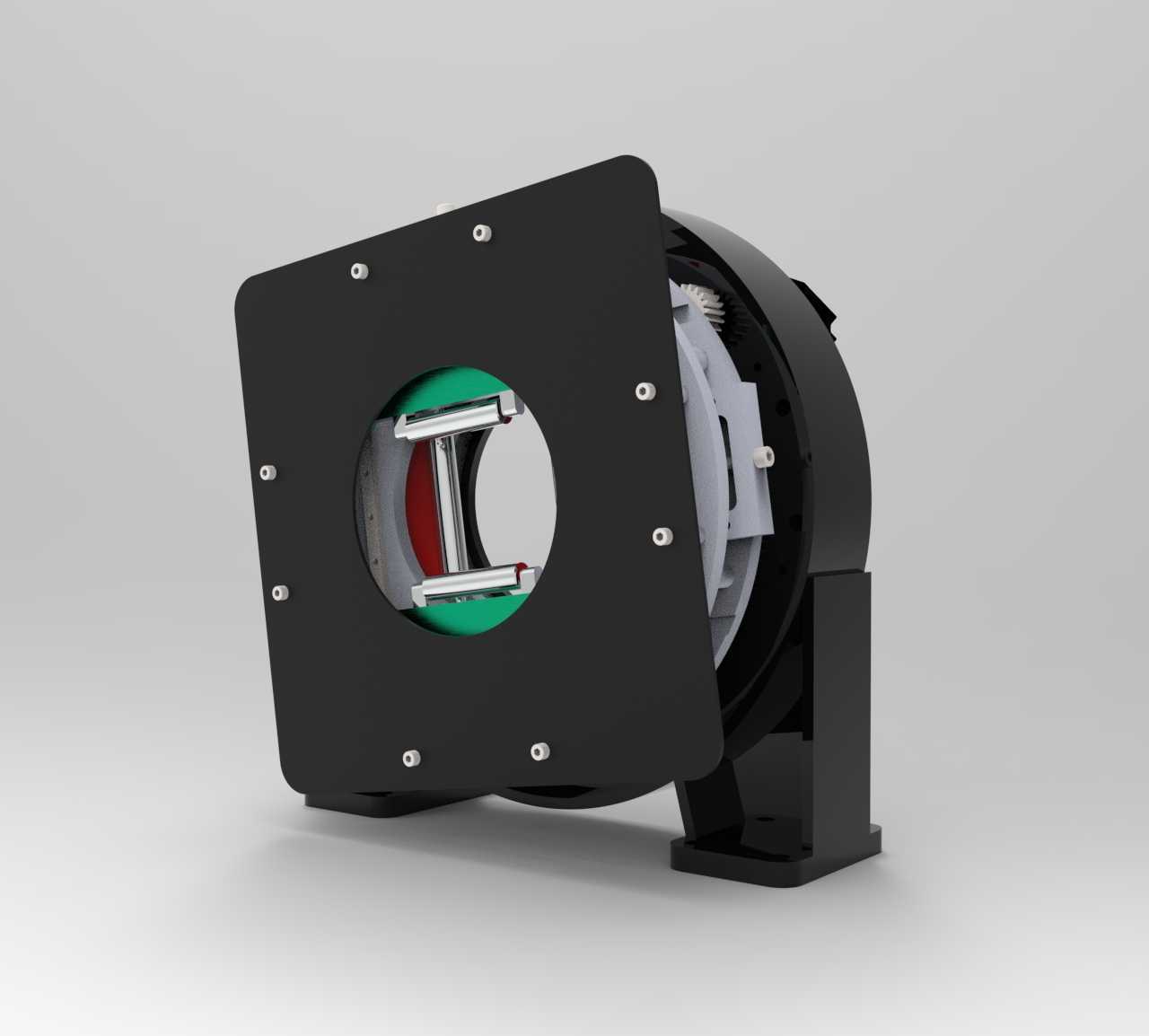

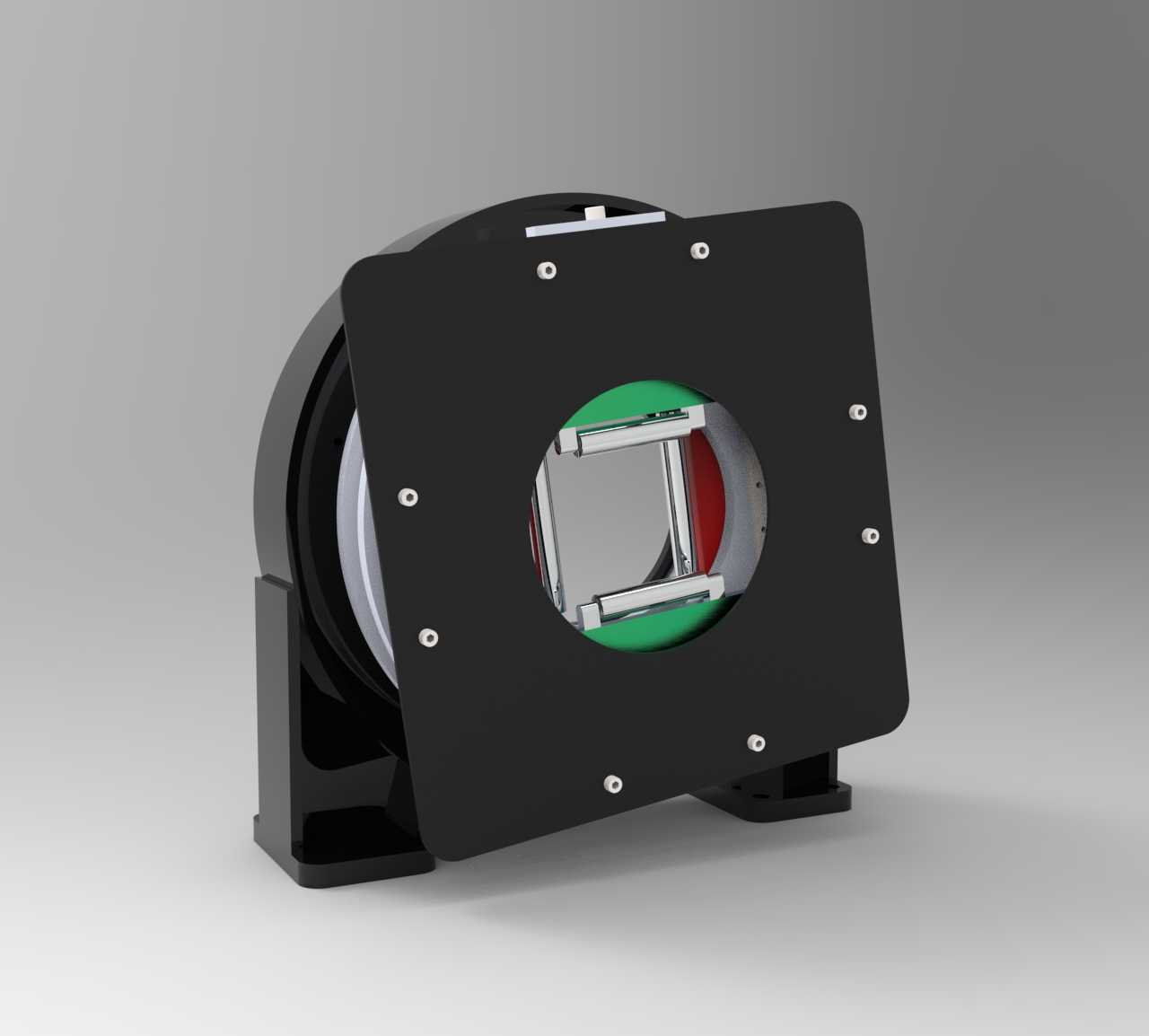

　　从结构布局来看，卡盘主体采用分体式安装法兰与中空回转座设计，前端方形安装面板预留了8处均布的沉头安装孔，可直接适配激光切管机、数控车床主轴端、焊接变位机回转台的标准安装接口，安装面板与回转主体之间通过止口定位，装配时可保证卡盘回转中心与设备主轴的同轴度控制在0.02mm以内，避免高速旋转时出现偏心振动。中空的通腔设计是这款卡盘的核心结构优势，贯通的中心孔可允许长管材直接穿过卡盘，配合尾座顶尖或后端送料机构实现超长工件的连续加工，解决了普通实心卡盘无法加工长管类零件的痛点。在管材激光切割、薄壁回转件数控加工、异形截面型材自动上下料产线中，工件的夹持同轴度、夹持力稳定性、旋转进给同步性直接决定了加工良率与生产节拍，这款四爪气动旋转卡盘正是针对这类长行程回转加工场景开发的核心装夹部件。不同于普通三爪自定心卡盘依赖手动扳手锁紧、单动卡盘需要逐爪校准的操作逻辑，该卡盘采用气动驱动实现四爪同步径向进给，单爪行程覆盖常见圆管、方管、异型型材的夹持范围，无需更换卡爪即可适配多种截面规格的工件，大幅减少产线换型的调整时间。

　　卡爪的驱动结构内置在回转壳体内部，采用内置式回转配气阀为气动驱动腔提供持续气压，避免了旋转过程中气路缠绕的问题，驱动腔的活塞通过平面螺纹盘与四个卡爪的齿条啮合，气压输入时活塞推动平面螺纹盘转动，同步带动四个卡爪沿径向导轨做等距进给，保证四个卡爪的夹持中心始终与回转中心重合，自定心精度可达0.03mm，无需人工逐爪找正。卡爪的夹持面采用可更换式镶块设计，针对不同材质的工件可更换硬质合金镶块、聚氨酯防滑镶块、V型定位镶块，夹持薄壁管件时可通过调整输入气压控制夹持力，避免薄壁工件出现夹伤变形，夹持重型工件时可提升气压保证夹持扭矩，满足重切削工况下的夹持可靠性。

　　卡盘的回转支撑采用交叉滚子轴承结构，可同时承受径向载荷、轴向载荷与倾覆力矩，在切割、铣削等存在侧向切削力的加工场景中，可保证卡盘回转的刚性，避免卡爪出现退让导致加工尺寸超差。壳体侧面预留了传感器安装位，可加装磁感应开关检测卡爪的开合位置，将夹持状态信号接入设备数控系统，实现夹持到位、松夹到位的信号联锁，避免未夹紧时设备启动加工引发的安全事故。从安装边界来看，卡盘的整体安装高度、底座支撑脚的孔位间距都经过标准化设计，可直接替换市面上同规格的常规气动卡盘，无需对现有设备的安装台面做二次改造；卡爪的最大张开直径、最小夹持直径覆盖了常规中小规格管材加工的全部尺寸范围，回转部分的动平衡等级按照G6.3标准调校，在最高额定转速下运行无明显振动，可满足高速切割、精密车削的工况要求。

　　在实际产线应用中，这类卡盘常成对布置在激光切管机的床身两端，前卡盘负责旋转驱动工件，后卡盘随动支撑并配合送料，配合数控系统的轴联动控制，可实现管材相贯线、斜切口、异形孔的连续加工；在数控焊接工位，卡盘可带动工件做分度旋转，配合焊枪实现环形焊缝的自动焊接；在异形截面型材的加工场景中，四爪的独立微调功能可针对非对称截面工件做夹持中心补偿，保证工件的加工基准与设计基准重合。整个卡盘的密封结构采用多层防尘密封圈，可阻挡加工过程中产生的金属切屑、切削液进入卡盘内部的驱动腔与轴承部位，延长日常维护周期，导轨面采用自润滑材料镶嵌设计，长期运行无需频繁加注润滑脂，降低设备运维成本。
