龙门式数控光纤激光切割设备结构设计

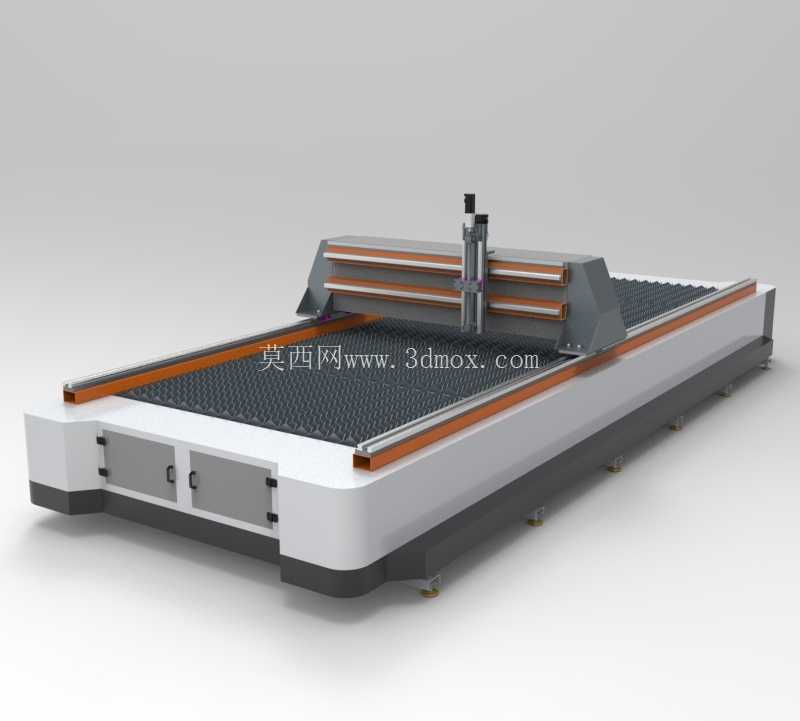

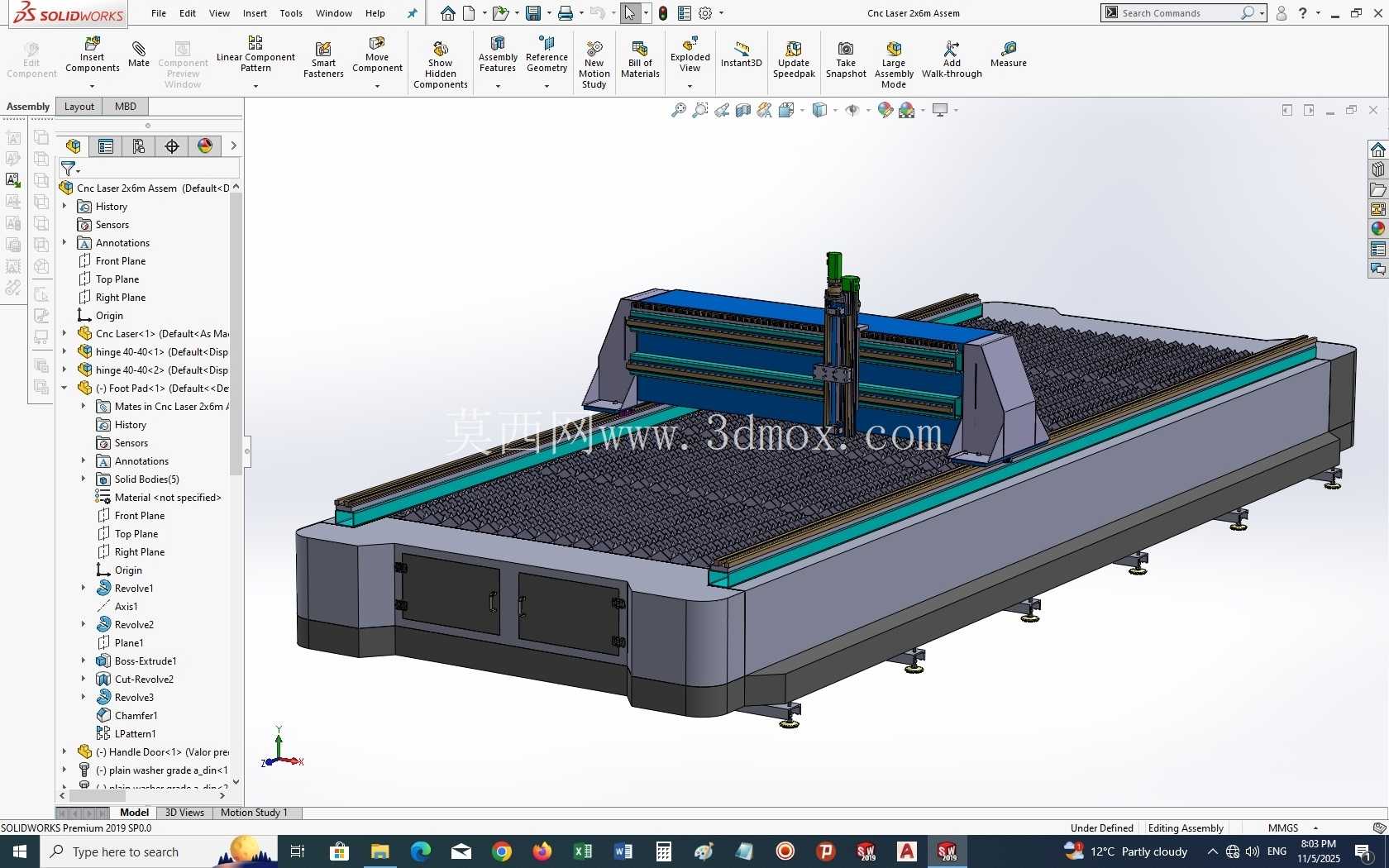

　　这款龙门式光纤激光加工设备的三维结构，完全围绕厚板及薄板金属件的批量加工作业场景搭建，适配五金制品、钢结构预制、机箱机柜生产、广告金属字加工等多个一线生产场景的实际需求，区别于传统等离子切割、冲床加工的工艺局限，设备在切割精度、断面质量、异形件加工灵活性上做了针对性的结构优化。从整体布局来看，设备采用双边驱动龙门架构，床身作为整机承载基础，采用箱型焊接结构的设计思路，内部布置合理的加强筋格构，既保证长期承重下的结构刚性，避免高速移动过程中的床身形变影响切割精度，也兼顾了铸造床身的抗震性与焊接结构的成本可控性，床身底部布置可调式支撑脚座，可适配车间地面的不平整工况，安装时无需额外做大型混凝土地基预埋，降低车间部署的施工成本。

　　横梁作为搭载激光切割头的移动载体，采用铝合金挤压型材的轻量化设计思路，在保证直线度与结构强度的前提下尽可能降低移动部件的自重，以此提升X轴方向的高速移动响应速度，减少伺服驱动系统的负载余量，横梁与两侧纵向滑座的连接位置采用定位销加锁紧螺栓的组合固定方式，装配时可快速调整横梁的水平度与直线度，降低现场装配的调试难度。纵向传动采用齿轮齿条加直线导轨的组合形式，导轨安装面在机加工阶段做了整体铣削处理，保证两侧导轨的平行度与平面度公差控制在0.05mm每米范围内，避免长期运行出现的爬行、抖动问题；横向传动同样采用高精度直线导轨搭配滚珠丝杠的结构，适配切割头在不同幅面板材上的快速定位需求，定位精度可控制在0.03mm以内，重复定位精度可达0.02mm，满足精密钣金件的加工公差要求。

　　切割头搭载部分采用随动调高机构，可实时感应切割嘴与板材表面的距离，在加工存在轻微形变的板材时自动调整Z轴高度，避免碰撞切割嘴或者出现离焦量偏差导致的切割断面挂渣、切不透等问题，切割头的安装座预留了自动调焦、电容传感等功能模块的安装位置，可根据不同加工需求升级对应功能组件。工作台面采用栅格状支撑结构，栅格条采用耐磨钢材制作，可承受切割过程中的高温熔渣溅射，同时减少板材与台面的接触面积，避免切割过程中板材背面出现划伤，台面下方布置抽风除尘的接口位置，可对接车间除尘系统，将切割产生的金属烟尘及时抽排，改善作业现场的工作环境。设备两侧的纵向端罩采用流线型钣金设计，内部可容纳传动部件、伺服电机、拖链等组件，既可以避免加工过程中的熔渣、灰尘飞溅到传动导轨和齿条上，延长传动部件的维护周期，也让整机外观更加规整，拖链采用封闭式工程塑料拖链，可容纳气管、电缆、光纤等管线，避免移动过程中管线出现拉扯、磨损问题。从安装边界来看，这款设备的整体占地尺寸适配常规6米长度以内、2米宽度以内的标准板材加工需求，设备两侧预留不小于1米的操作维护空间，端部预留板材上下料的作业通道，可适配叉车上下料或者自动上料机构的对接需求，无需额外占用过多车间空间。

　　在功能设计上，设备可适配碳钢、不锈钢、铝合金、铜板等多种金属材料的切割加工，针对不同厚度的板材可通过调整激光功率、切割速度、气体压力等参数实现高质量切割，相比传统加工工艺，无需开模即可完成任意复杂形状的板材加工，大幅缩短小批量定制件的生产周期，减少模具投入成本。结构设计阶段充分考虑了日常维护的便利性，导轨、齿条等需要定期润滑的部件都预留了润滑注油口，电气柜布置在设备侧方，柜门采用密封结构，避免灰尘进入影响电气元件寿命，柜内预留了充足的走线空间与元件安装位置，方便后续功能扩展与故障检修。整机的配重设计经过重心校核，所有移动部件的重心都落在导轨支撑范围内，高速移动时不会出现偏载问题，有效降低导轨的不均匀磨损，延长设备的整体使用寿命。
