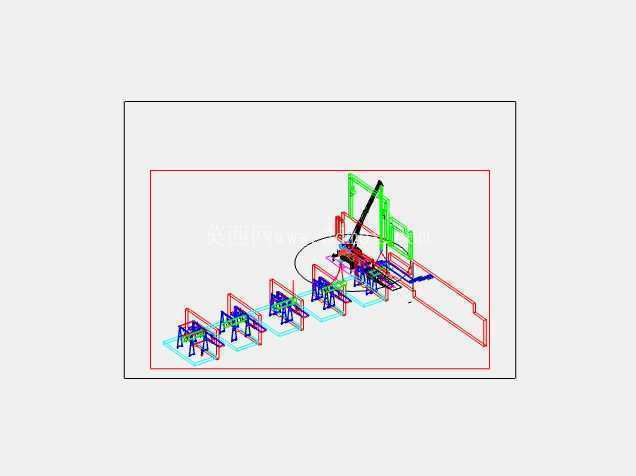

这套载荷传递结构主要面向离散制造产线的跨工位物料转运场景,常见于汽配加工、3C组件装配、小型五金件冲压连线等生产环节,解决不同工序加工位之间的工件精准移载问题,替代传统人工上下料的低效操作,同时规避单台机械手跨距不足无法覆盖多工位的布局痛点。从结构组成来看,整套装置沿工件流转方向排布多组独立承载工位,每个工位配套带定位销的仿形载具,可适配特定外形的工件装夹,避免转运过程中工件偏移掉落;移载执行端采用龙门式跨架结构,搭配可沿X、Z两轴运动的取料组件,取料端预留气动夹爪或真空吸盘的安装接口,可根据工件材质、重量灵活更换末端执行件。
设计阶段优先考虑了工位间距的适配性,相邻承载工位的中心距控制在600mm范围内,移载横梁的总跨距覆盖全部6个工位,同时预留两端各150mm的安全行程余量,避免硬限位碰撞;Z轴方向的升降行程设置为220mm,可兼容载具高度120mm以内的各类工装,取料位的下沉深度满足工件脱离载具定位销的最小距离要求,不会出现带料卡滞问题。整套结构的安装边界需要注意,地面固定端采用膨胀螺栓连接的调节脚杯,可实现±30mm的高度调节,抵消车间地面的平整度误差,安装时需保证移载横梁的直线度公差在每米0.2mm以内,否则长时间运行会出现导向轮偏磨、取料定位不准的问题。
从功能逻辑上,该载荷传递装置可对接前后端的加工设备信号,当前一工位加工完成后,移载组件自动移动到对应工位上方,下降取料后抬升,沿横梁移动到下一工位上方,下降放料完成后复位等待下一次指令,整套动作节拍可控制在8秒以内,匹配多数机加工、装配工序的生产节奏。设计时还考虑了维护便利性,所有导向轴、传动同步带的位置都预留了检修操作空间,无需拆解主体框架即可完成易损件更换,线缆全部采用拖链收纳,避免往复运动过程中线缆磨损断裂。
承载工位的框架采用标准铝型材拼接,无需焊接加工,可根据产线的工位数量增减灵活调整长度,适配不同产能需求的产线改造场景;移载端的传动采用同步带加直线导轨的组合,相比丝杠传动具备更快的移动速度,同时维护成本更低,适合短距离高频次的往复移载工况。在负载适配方面,单组取料端的额定承载为15kg,可覆盖多数小型机加工件、装配组件的转运需求,若需搬运更重的工件,只需更换更大规格的导轨和同步带,调整驱动电机的扭矩参数即可,主体框架无需重新设计。整套结构的布局没有采用传统的直线一字型死板排布,而是根据车间常见的设备摆放方式,将移载横梁与工位排布方向平行设置,减少了装置整体的占地面积,宽度方向仅占用1.2米的通道空间,不会影响车间的物流通道通行。
