工业钢制滑橇承载工装支架结构

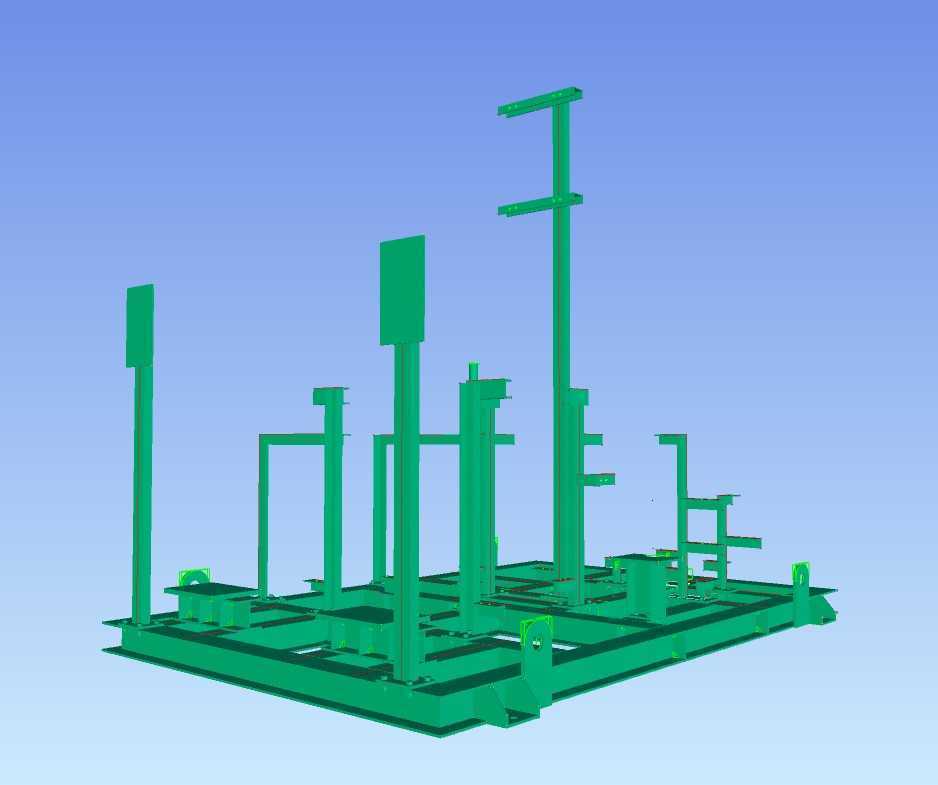

　　这套钢制滑橇结构，是面向车间物料转运、工位承载场景开发的刚性承载构件，在焊装线、涂装线、重型部件预装工位的应用占比极高，区别于普通固定式货架，它的核心设计逻辑是适配辊道输送、叉车转运的多场景流转需求，不需要额外加装转接托盘就能直接上线使用。从结构布局来看，底部采用纵横交错的矩形型钢焊接成整体框架底座，底座边缘预留了统一的叉取让位空间，不管是手动液压叉车还是电动平衡重式叉车，都能从四个方向完成叉举作业，不会出现叉臂干涉架体的问题；底座上表面分布的多组立式支撑柱，每一组的高度、伸出位置都对应承载工件的下部定位点，支撑柱顶端做了局部加厚处理，部分带侧向伸出的定位臂，刚好能卡入工件的工艺孔或者加强筋位置，避免转运过程中工件出现横向滑移、窜动的情况。

　　设计阶段最先敲定的是底座的平面度公差，因为滑橇需要在辊道线上连续流转，底座下表面的平面度误差控制在每米1毫米以内，防止输送过程中出现卡滞、跳辊的问题，所有型钢的拼接位置都采用满焊工艺，焊后做整体去应力处理，避免长期承重后出现焊接变形导致架体翘曲。支撑柱的排布没有采用等距均匀布置的方案，而是完全匹配所承载工件的重心分布，在重心集中的区域加密支撑点，单根支撑柱的承重冗余按额定载荷的1.8倍设计，即使出现工件偏载的情况，也不会出现单根立柱失稳变形的问题；部分高位支撑柱之间加设了横向连接拉杆，提升高位部分的整体刚性，避免转运过程中因为路面颠簸或者辊道启停冲击出现立柱晃动。

　　安装边界方面，整套滑橇的底座宽度适配常规1.2米宽度的输送辊道，长度方向根据承载工件的尺寸做了对应延伸，整体高度控制在满足人工操作、机器人抓取的作业区间内，不会因为架体过高导致工件上平面超出设备作业行程，也不会因为过低导致操作人员弯腰作业强度过大。架体上没有多余的装饰性结构，所有外露的棱边都做了倒角处理，避免转运过程中划伤工件表面或者操作人员，表面做整体喷塑处理，耐磨层厚度满足车间3年以上的使用磨损需求，不需要频繁做表面防腐维护。

　　在实际产线应用中，这类滑橇可以直接匹配自动输送线的阻挡器、定位顶升机构，底座上预留的定位孔能和工位顶升台的定位销精准配合，到位后重复定位精度可以满足自动化焊接、自动喷涂的工艺要求，不需要每次上线都重新调整工件位置；和传统的专用工装相比，这套滑橇的结构可以通过更换上部支撑块的方式适配同系列不同型号的工件，不需要重新制作整套底座，能大幅降低产线换型的工装投入成本。结构受力分析阶段，已经校核了满载情况下的架体挠度，底座中部的最大下挠量控制在0.5毫米以内，不会因为长期承重出现永久性变形，支撑柱和底座连接的位置加设了加强筋板，分散焊接位置的应力集中点，避免反复受冲击后出现焊缝开裂的问题。
