栈桥段带惰轮输送导向支撑结构设计

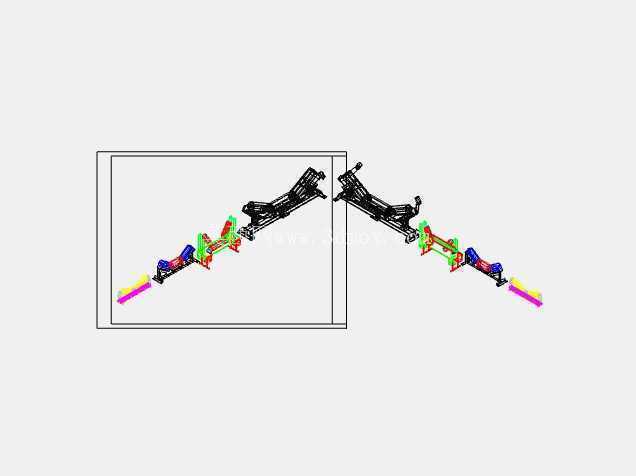

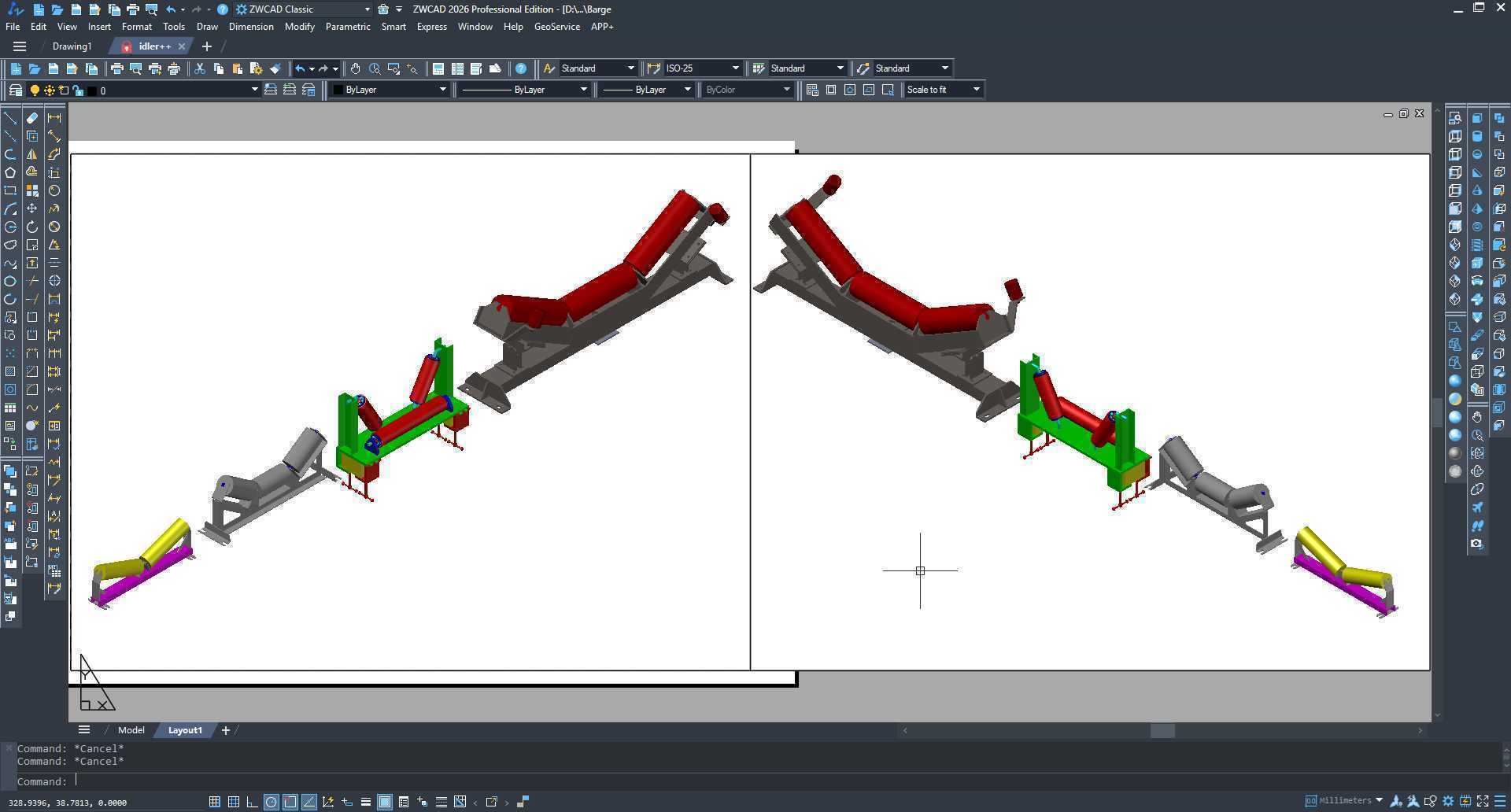

　　这套栈桥配套的惰轮安装结构，主要服务于长距离散料输送栈桥的沿线托辊导向场景，常见于矿山、港口、电厂的输煤、输矿栈桥廊道内，解决栈桥转角、变坡段输送带的侧向约束与垂向支撑问题，避免长距离输送过程中输送带跑偏、撒料，以及带面与栈桥钢结构剐蹭磨损的问题。从结构组成来看，整套组件包含多组不同倾角的安装支座、惰轮辊组、连接紧固件与定位挡边，不同颜色的构件对应不同的安装工位与功能分区：红色构件为变坡段的主承载惰轮架，承担输送带垂向的物料载荷，安装角度匹配栈桥的纵向坡度，保证辊面与输送带面完全贴合，避免局部应力集中造成带面折损；绿色构件为侧向防偏挡辊支架，安装在主承载架的两侧，挡辊轴线与输送带运行方向呈小角度夹角，当输送带出现侧向偏移时，挡辊会给带面一个反向的纠偏推力，将带面推回居中运行位置；黄色与紫色构件为栈桥衔接段的过渡惰轮组，用于两段栈桥对接位置的带面过渡，消除两段栈桥安装高差带来的带面跳动，减少物料在衔接位置的撒落。

　　设计过程中首先要匹配栈桥的安装边界，所有支架的底部安装孔位完全对齐栈桥主梁上的预设焊接螺母点位，不需要现场二次打孔，降低现场安装的施工难度；支架的整体外伸尺寸经过严格核算，保证最外侧的构件与栈桥廊道的侧壁、走台板之间预留足够的检修间隙，运维人员可以在不停机的状态下完成辊子的更换与润滑作业。惰轮的选型匹配常规的带式输送机通用辊径，辊子的转动阻力经过校核，在满载荷工况下的转动阻力系数控制在合理区间，不会额外增加输送驱动系统的功率损耗；支架的材质选用常规的结构钢焊接件，焊接位置做了倒角去应力处理，避免长期受交变载荷出现焊缝开裂的问题，所有与辊子连接的转轴位置都预留了润滑脂加注通道，适配现场常规的手动黄油枪加注作业。

　　在安装逻辑上，整套结构采用分段模块化设计，每一段支架对应栈桥的一个标准安装节段，现场安装时只需要按照定位标记将支架与主梁螺栓紧固，再依次装入对应规格的惰辊即可，不需要现场做尺寸配焊，大幅缩短栈桥输送系统的现场安装周期。针对栈桥户外运行的工况，所有构件的表面处理都适配户外高湿、高粉尘的使用环境，涂层厚度满足户外长期使用的防腐要求，避免钢结构过早锈蚀失效。结构的受力传递路径经过多轮优化，输送带的垂向载荷通过惰辊传递到支架，再通过支架底部的连接螺栓均匀传递到栈桥主梁上，不会出现局部载荷集中造成主梁变形的问题；侧向防偏结构的受力点做了加强筋设计，当输送带出现大幅跑偏时，支架可以承受瞬时的侧向冲击力，不会出现支架变形、挡辊脱落的问题。

　　不同倾角的惰轮组之间的衔接间隙控制在5mm以内，避免带面运行过程中出现卡滞、磨损的问题，过渡段的辊子排布密度高于常规平直段，保证带面在变坡位置的曲率平滑过渡，不会出现带面弯折应力过大的问题。
