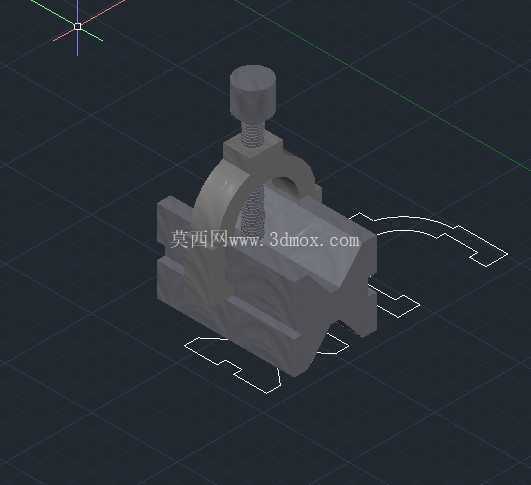

带压紧机构的V型圆柱工件夹持座

在机械加工、检测划线、部件装配的现场场景里，这类带压紧结构的V型夹持座是出镜率极高的基础工装，和普通无压紧的V型铁不同，它不需要额外搭配压板、螺栓就能独立完成圆柱形工件的装夹固定，不管是轴类零件的铣键槽、钻径向孔，还是长杆件的同轴度检测、圆周划线，甚至是小批量管路接头的焊接定位，都能靠它快速完成装夹，省去反复搭压工装的辅助时间。

从结构设计逻辑来看，整个夹持座的基体采用一体式铸造后铣削成型的思路，底部做了带定位缺口的安装边，安装边上的缺口不是随意开设的，是对应机床工作台T型槽、检测平台定位槽的标准间距做的，安装时可以直接用T型螺栓穿过缺口把整个座体锁死在工作面上，不会因为装夹受力出现位移。V型槽的夹角选用了机械工装里通用的90度设计，这个角度的对中误差控制难度最低，同时能适配的圆柱直径范围最宽，槽面的粗糙度要求控制在Ra1.6以内，避免因为接触面过于粗糙划伤工件表面，也能减少定位时的接触间隙，保证圆柱轴线的定位精度。

上方的压紧机构采用螺杆压块结构，螺杆的旋合段做了梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，反复旋紧压紧也不会出现滑牙问题，压块和螺杆的连接端做了球面铰接结构，压紧的时候压块可以自动贴合圆柱工件的外圆表面，不会因为压块端面和工件轴线不平行出现点接触压痕，也能避免压紧力偏斜导致工件被顶起、定位失准。螺杆顶部的滚花头设计是考虑到小扭矩装夹的场景，加工小直径轻量工件的时候，不需要借助扳手，徒手就能旋紧压块完成固定，大切削力加工场景下再用扳手加力即可，兼顾了操作便捷性和装夹可靠性。

从安装边界尺寸来看，整个夹持座的长度方向控制在常用V型块的通用尺寸区间，宽度方向不会超出工作台T型槽的跨距，V型槽的开口深度做了分层设计，最下端的避让槽可以容纳小直径工件，不会出现小直径圆柱落不到V型定位面、悬空装夹的问题，最大装夹直径可以覆盖常规机械加工里常见的轴类、管类工件尺寸，不需要频繁更换不同规格的V型块。座体的两侧做了减重凹槽，在不降低基体刚性的前提下减少了整体重量，日常工位转移、拆装的时候更省力，凹槽的边角都做了圆角过渡，避免搬运的时候割手，也能减少应力集中，长期受压紧力不会出现基体开裂的问题。

实际使用的时候，这类V型夹持座不需要做复杂的找正，只要把座体靠紧工作台的定位挡块锁紧，把圆柱工件放到V型槽里，旋动顶部的压紧螺杆就能完成装夹，V型面的自对中特性可以自动让工件轴线和座体的定位基准平行，不需要反复敲打工件调整位置。针对不同的加工场景，如果需要装夹带台阶的轴类零件，还可以在V型槽的端面加装定位挡销，控制工件的轴向位置，完成轴向尺寸的定位，拓展了工装的适用范围。和分体式的V型铁加压板的装夹方式比，这种一体式带压紧的结构不会出现压板干涉加工刀具的问题，尤其是在工件上做圆周方向的钻孔、铣削加工时，整个座体的结构都在工件下方，刀具的走刀路径不会被工装部件遮挡，能一次装夹完成多个面的加工，减少重复装夹带来的定位误差。
