工业管线斜撑式固定支撑构件

在化工流体输送、市政给排水、厂区工艺管线布设场景中，管线的径向与轴向固定直接决定整套管路系统的运行稳定性，尤其是存在90度转向的弯管段，介质流经时产生的流致振动、温度变化带来的管线热胀冷缩位移，很容易在弯管焊缝位置形成应力集中，长期运行下会出现焊缝开裂、法兰密封失效泄漏的问题，这类斜撑式管道支撑构件，就是专门针对弯管转折段的受力特点设计的固定辅件。

从实际使用场景来看，这类支撑构件多用于垂直立管转水平管的90度弯管位置，区别于普通的直管段承重支架，它不需要承担整段管线的垂直载荷，核心作用是约束弯管段的横向摆动，抵消介质流动时对弯管外侧形成的冲击推力，同时兼顾立管段的径向定位，避免立管在风压、设备振动传导下出现径向晃动。在实际项目选型时，首先要确认适配的管线外径，抱箍的内圆弧尺寸需要和管线外表面完全贴合，不能出现局部点接触的情况，否则长期受力下会在管线外壁形成压痕，甚至磨穿管壁；抱箍的连接螺栓间距要匹配现场安装空间，确保在管线已经布设完成的情况下，不需要大范围挪动管线就能完成抱箍的拼装固定。

设计这类支撑构件时，首先要做受力边界核算：斜撑杆的角度一般设置在30度到60度区间，角度过小会导致斜撑杆长度过长，自身刚性下降容易出现失稳，角度过大则会降低横向载荷的分担效率，无法有效抵消弯管处的水平推力。斜撑杆的两端分别连接立管抱箍和水平管段的固定卡箍，两个连接点的位置要避开管线的焊缝、法兰连接位置，距离焊缝的距离至少要大于管线外径的1.5倍，避免支撑力直接作用在焊缝热影响区，额外增加焊缝的受力负担。斜撑杆本身采用等径直杆结构，不需要做变径处理，降低加工难度的同时，也能保证各个截面的受力均匀，两端的连接位置采用铰接式设计，允许管线在温度变化时产生微小的轴向位移，不会因为热胀冷缩被支架刚性锁死，产生额外的温度应力。

安装边界方面，这套支撑构件不需要额外在地面或者墙面做预埋固定，所有的受力都在管线系统内部形成闭环，两个固定点分别卡在垂直立管和水平管的外壁上，特别适合已经投用的管线改造项目，不需要破坏现有建筑结构就能完成弯管段的加固。抱箍的紧固力矩需要严格控制，不能过紧导致管线被夹变形，尤其是塑料管线或者薄壁不锈钢管线，抱箍内侧可以加装橡胶垫层，既可以增加摩擦力避免支架滑移，也能防止金属抱箍和管线外壁直接接触形成电化学腐蚀。在有保温层的管线上使用时，抱箍的内径要把保温层的厚度计算在内，斜撑杆的长度也要相应调整，确保支撑力能够传递到管线的金属管壁上，而不是压在保温层上导致保温层变形破损。

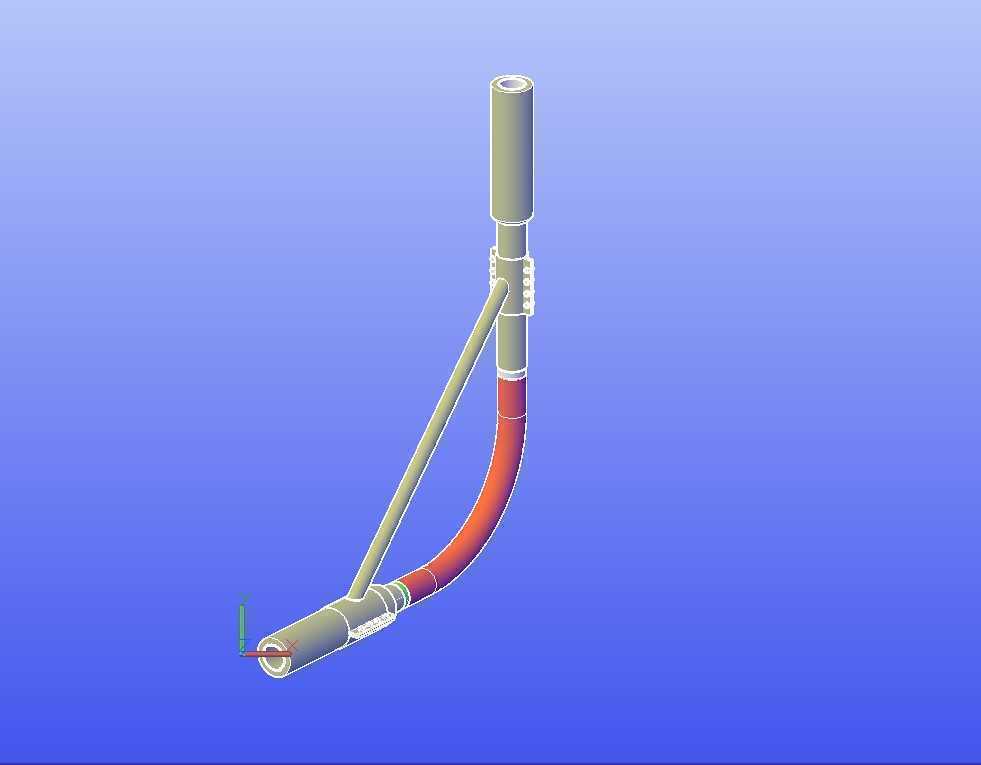

从结构细节来看，这套支撑的弯管段做了颜色区分的受力标识，实际生产中不同颜色可以对应不同的管线介质类型，方便后期运维人员快速识别管线属性；斜撑杆和抱箍的连接位置设置了加强筋板，避免长期受交变载荷作用出现连接位置开裂。在三维建模过程中，所有的圆弧面都做了相切处理，抱箍的螺栓孔位置预留了足够的安装间隙，方便现场安装时调整角度，适配不同走向的弯管段，不需要重新加工构件就能完成现场适配。这类支撑构件虽然属于管线系统的小型辅件，但在长距离管线、高压输送管线的布设中是必不可少的部件，合理的支撑设计能够大幅降低管线的运维成本，延长整套管线系统的使用寿命。
