动臂变幅式起重机作业覆盖范围结构设计

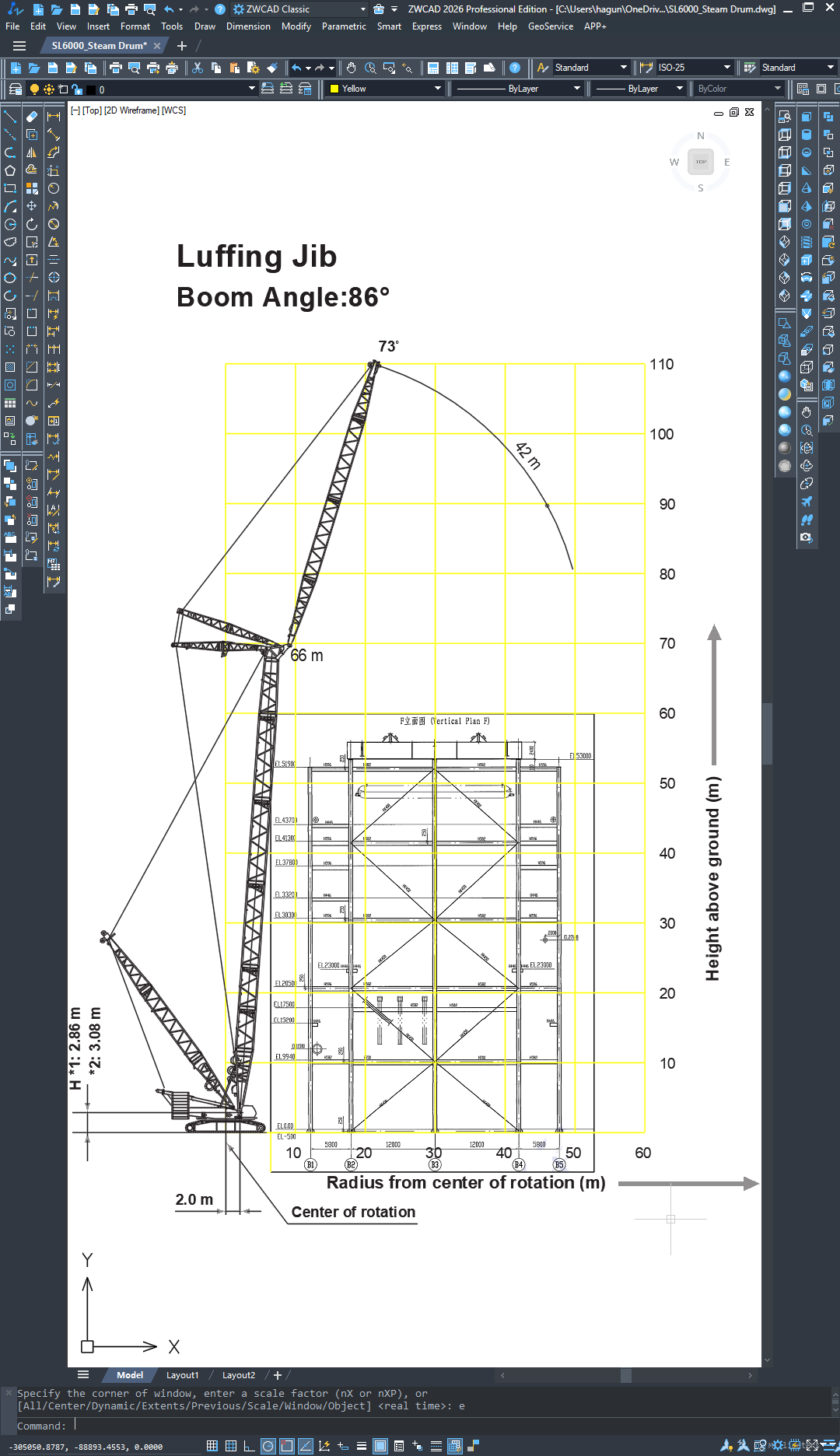

　　在建筑施工、大型设备吊装、港口物料转运等场景中，动臂变幅起重机的作业覆盖范围直接决定了现场站位规划、构件吊装顺序排布的合理性，这套结构设计围绕变幅角度与作业边界的对应关系展开，核心解决不同作业半径下的起升高度匹配问题，避免现场出现吊装盲区或者臂架与周边构筑物干涉的情况。从设计逻辑来看，首先确定回转中心作为所有尺寸的基准原点，水平方向以回转中心向外延伸的距离作为作业半径刻度，刻度间隔按10米级划分，覆盖从最小作业半径到最大60米作业半径的区间，垂直方向以地面为零基准，向上标注起升高度刻度，最高覆盖110米的起升高度范围，能够适配超高层构件吊装、大型场馆钢结构安装等大高度作业需求。

　　臂架变幅角度的设计从最小仰角到86度最大仰角连续可调，对应不同的作业半径与起升高度组合，当臂架处于最大仰角时，作业半径最小，此时能够获得最大的起升高度，适配近距离高位吊装的工况；当臂架仰角逐步减小，作业半径向外延伸，起升高度随曲线平滑下降，对应中远距离的物料吊装需求，整个作业覆盖区域的边界曲线经过反复校核，确保每个变幅角度对应的额定作业半径下，臂架结构的受力都在材料许用应力范围内，不会出现臂架失稳或者起重量超载的风险。

　　设计过程中同步考虑了安装边界的约束，起重机底架的安装占位在水平方向预留2米的安全距离，从回转中心到设备尾部的回转半径做了明确标注，避免现场站位时设备尾部与周边临时设施、建筑结构发生碰撞，同时臂架底部的铰点位置、变幅钢丝绳的缠绕路径都在图中做了对应示意，确保三维建模时各部件的装配关系准确，变幅动作过程中不会出现部件干涉。针对现场常见的多台起重机协同作业场景，这套覆盖范围图还可以作为不同设备作业区域划分的依据，通过比对各台设备的作业半径与高度曲线，合理规划每台设备的站位与负责的吊装区域，避免作业范围重叠引发的安全隐患。

　　在结构细节处理上，臂架的桁架结构节段划分参考了作业曲线的受力分布，在大仰角小半径作业时臂架主要承受轴向压力，节段的弦杆规格做了加强设计，在小仰角大半径作业时臂架承受的弯矩更大，对应节段的腹杆排布密度做了优化，平衡结构自重与承载能力。另外图中附带的建筑结构参照示意，也直观体现了该型起重机在紧邻建筑结构作业时的覆盖能力，能够满足建筑外立面施工、构件垂直转运的实际需求，所有尺寸标注都以回转中心为统一基准，建模时可以直接提取坐标参数，减少尺寸换算产生的误差，确保三维模型的装配精度与实际设备的作业参数完全匹配，为后续的施工模拟、吊装方案编制提供准确的模型支撑。
