一吨手动立柱式悬臂起重设备结构设计

项目分类:起重机 发布时间:2026-01-03 ID:1114601
  • 一吨手动立柱式悬臂起重设备结构设计
  • 一吨手动立柱式悬臂起重设备结构设计
  • 一吨手动立柱式悬臂起重设备结构设计

在机加工车间、中小型装配工位、仓储小件周转区这类作业半径有限、起吊频次中等但又无法覆盖大型行车作业盲区的场景里,手动立柱式悬臂吊是性价比极高的近距离物料转运设备。这套额定起重量一吨的手动立柱悬臂结构,完全围绕固定工位的定点吊装需求设计,没有多余的电动回转、电动行走冗余结构,所有动作都可以通过操作人员手动牵引完成,适配不需要频繁大范围移位、单次起吊重量在一吨以内的作业场景,比如机床上下料时的工件吊装、工装夹具的工位内转移、仓储区重型货箱的短距离挪运,都能靠这套设备完成,不需要占用大型起重设备的作业时间,也能避免人工搬运重型工件带来的安全隐患。

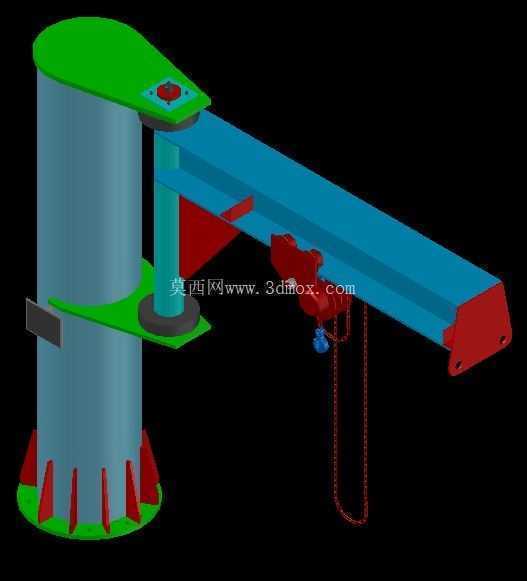

从结构设计逻辑来看,整套设备的受力路径非常清晰,底部的立柱通过地脚螺栓与混凝土地基固定,是整套设备的核心承载基础,立柱底部设计了辐射状的加强筋板,筋板沿立柱圆周均匀分布,直接连接立柱外壁与底部安装法兰,能够把悬臂端传递过来的倾覆力矩均匀分散到地基连接面上,避免立柱根部出现应力集中导致的结构变形。立柱顶部的回转支撑结构采用了滑动摩擦配合形式,上下两处支撑套分别约束悬臂的径向与轴向窜动,保证悬臂在绕立柱回转时不会出现卡滞或者晃动,手动回转时只需要操作人员轻轻牵引吊具端的工件,就能带动悬臂绕立柱完成360度范围内的任意角度回转,不需要额外施加过大的操作力。

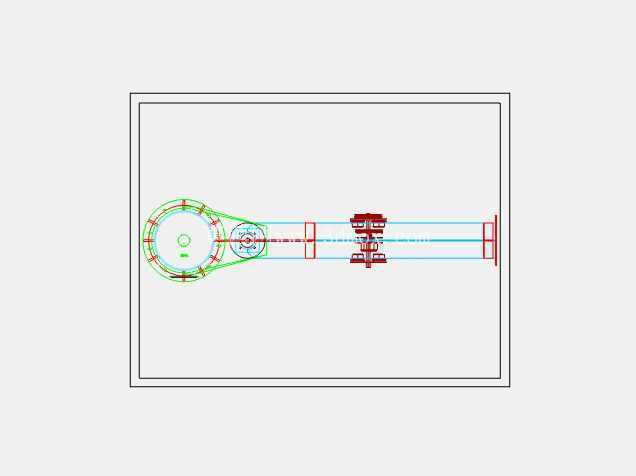

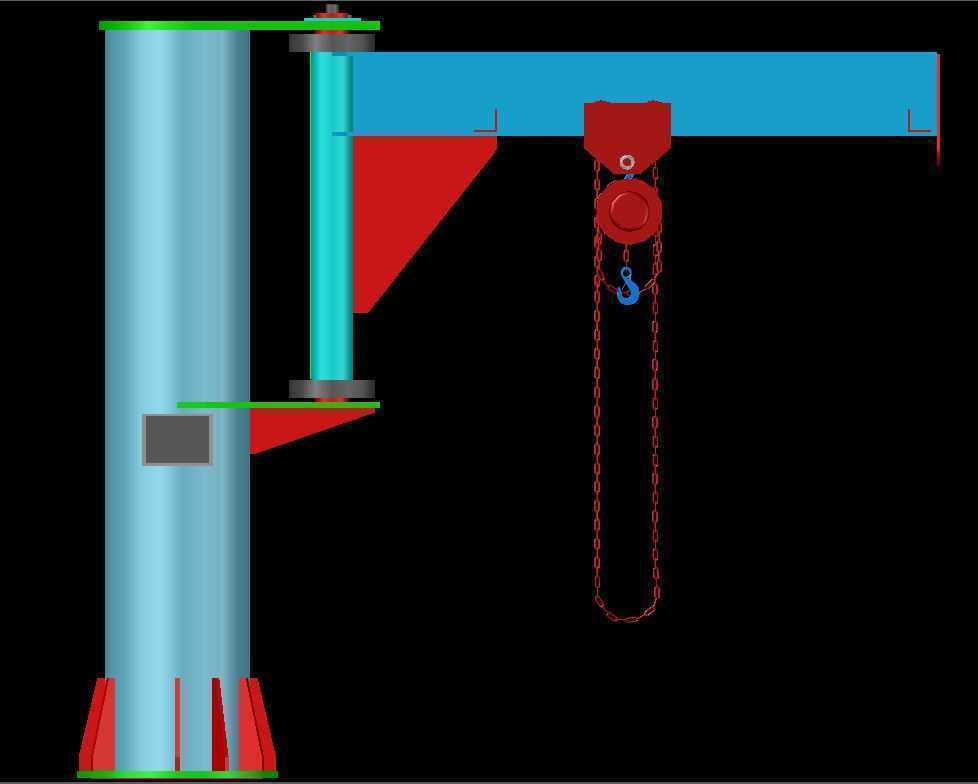

悬臂梁本身采用变截面的箱型梁结构?不对,看模型是工字梁?哦不对,模型里的悬臂是焊接工字钢结构,靠近立柱连接端的梁高更高,往悬臂末端方向梁高逐渐收窄,这种变截面设计完全匹配悬臂梁的受力分布特点——靠近固定端的位置弯矩最大,需要更高的截面惯性矩来抵抗弯曲变形,往末端走弯矩逐渐减小,适当收窄梁截面既可以减轻悬臂自身重量,降低回转时的操作阻力,也能减少材料的无效消耗,控制整套设备的制造成本。悬臂上配套的手动葫芦挂在可沿梁下翼缘行走的小车上,小车的滚轮直接贴合悬臂梁的下翼缘表面,操作人员拉动葫芦的手动链条就能完成重物的起升与下降,横向拉动工件就能带动小车沿悬臂长度方向移动,配合悬臂的回转动作,就能覆盖以立柱为圆心、悬臂长度为半径的整个圆形作业区域,没有作业死角。

安装边界上,这套设备对立柱基础的要求非常明确,需要在安装位置预先浇筑满足承载要求的混凝土地基,预埋地脚螺栓的位置要与立柱底部法兰的安装孔位完全对应,地基的承载能力要能覆盖额定起重量下的最大倾覆力矩与垂直载荷,避免设备使用过程中出现立柱倾斜的安全问题。设备的作业净空高度要匹配车间的层高,悬臂底部距离地面的高度要满足起吊最大高度工件时的安全距离要求,悬臂回转范围内不能有固定的设备、管线或者建筑结构突出,避免回转过程中发生碰撞。从结构细节来看,悬臂与立柱的连接位置还设计了加强三角筋板,筋板分别连接悬臂的上翼缘、下翼缘与立柱的外壁,进一步强化连接位置的结构强度,避免长期起吊重物后连接位置出现焊缝开裂或者结构变形。立柱上还预留了电气走线的位置?不对,这是手动款,没有电动结构,所以立柱表面只需要预留葫芦链条的垂放空间,避免回转过程中链条与立柱表面发生摩擦磨损。

实际使用过程中,这套设备的操作门槛很低,不需要操作人员持有特殊的起重设备操作资质,只需要经过简单的作业培训就能上手,手动操作的形式也让设备的维护成本极低,只需要定期给回转支撑位置、小车滚轮位置加注润滑脂,检查焊缝有没有开裂、连接螺栓有没有松动就能保证长期稳定运行,非常适合中小型生产车间的固定工位使用,不需要复杂的电气布线,安装完成后就能投入使用,不会对车间现有布局造成大的改动。相比大型桥式起重机,这套悬臂吊的作业范围虽然有限,但在覆盖的作业区域内,操作灵活性更高,响应速度更快,小重量工件的吊装作业效率远高于等待大型行车调度的效率,同时设备的采购与安装成本也远低于大型起重设备,是车间工位级起重作业的最优选择之一。设计过程中所有的结构尺寸都经过受力校核,立柱的壁厚、悬臂梁的截面尺寸、加强筋的厚度与分布位置,都匹配一吨额定起重量下的载荷要求,既不会出现结构强度不足导致的安全隐患,也不会因为过度设计造成材料浪费,完全贴合手动悬臂吊的实际使用工况。
