弯管段斜撑式管道固定支撑构件

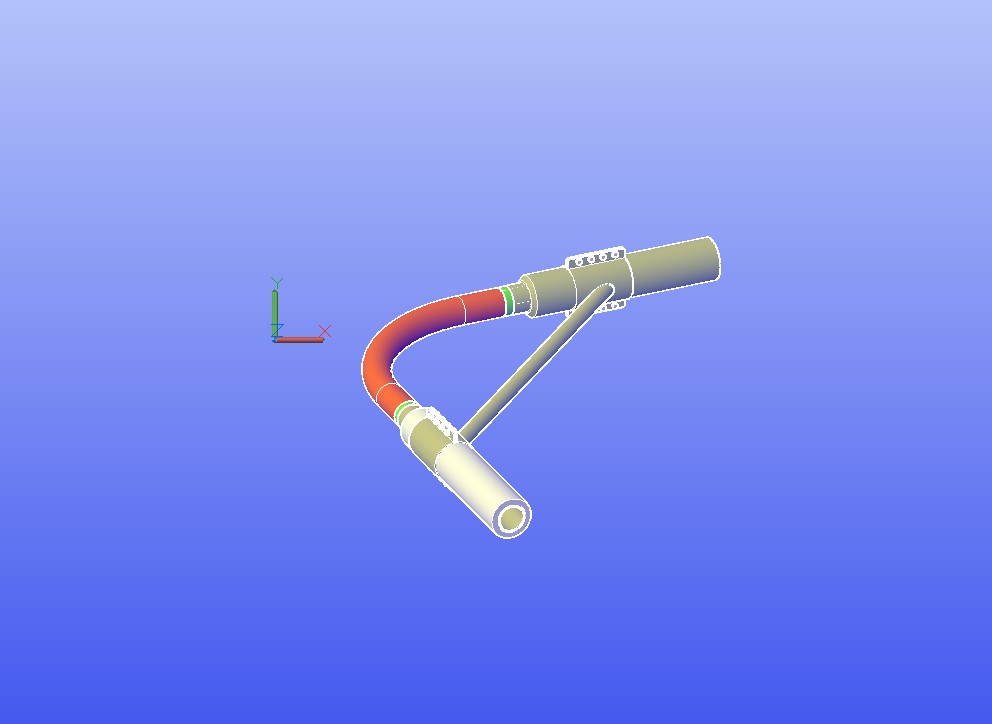

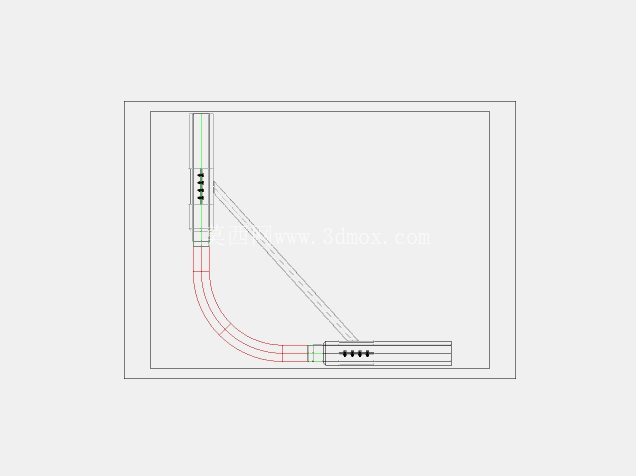

　　在化工流体输送、市政给排水、工业制程管线排布场景中，管线转向位置的受力状态远比直管段复杂，流体流经弯管时产生的离心力、管线运行时的振动载荷、温度变化带来的热胀冷缩位移，都会在弯管衔接处形成持续的应力集中，若没有针对性的支撑构件做约束，长期运行后很容易出现焊口开裂、法兰密封失效、管线偏移错位等问题，这款斜撑式管道支撑构件就是针对90度弯管段的固定需求设计的。从结构设计逻辑来看，构件没有采用常规的全包式管卡结构，而是针对弯管两端的直管段分别设置抱紧固定点位，斜向的支撑臂直接衔接两个固定点位的受力基座，相当于把弯管段的两个端点做了刚性拉结，同时支撑臂的另一端可以固定在周边的钢结构支架、墙体或者设备基座上，把弯管处的分散载荷直接传导到承重基础上，避免管线自身承担额外的弯矩。

　　设计过程中特意调整了支撑臂的倾斜角度，没有采用垂直于管线轴线的常规支撑角度，而是顺着弯管的受力合力方向布置，这样可以让支撑构件同时承受径向载荷和轴向的位移推力，不用额外增设轴向止推结构就能抵消流体冲击带来的轴向力，减少了管线排布时的辅件使用数量。从安装边界来看，两个管卡的内径匹配对应规格的管线外径，抱紧位置预留了密封垫的安装间隙，不会因为卡接过紧损伤管线外壁的防腐层，支撑臂的长度可以根据现场安装空间做一定范围的调整，适配不同的安装间距，管卡上的紧固螺栓采用标准六角头规格，现场施工时用常规扳手就能完成紧固作业，不需要特殊工装。

　　实际应用中，这类支撑构件多用于制程管线的转向节点、泵出口的弯管位置、长距离管线的转角处，相比普通的直管支架，它不需要在弯管位置额外搭建独立的支撑框架，单组构件就能完成弯管段的固定和载荷传导，在空间紧凑的管廊排布、设备周边管线密集的场景下，能有效节省安装空间，减少支撑结构的钢材用量。建模过程中还原了构件的所有细节，包括管卡上的螺栓孔位、支撑臂与管卡基座的焊接衔接位置、管卡内壁的防滑纹路，这些细节在做管线装配干涉检查时可以直接调用，不需要二次修改模型，支撑臂的截面尺寸按照常规管线载荷的强度要求设置，做有限元受力分析时可以直接赋予材料参数计算应力分布，不用重新校核构件的截面强度。

　　考虑到现场安装时可能存在的安装误差，管卡与支撑臂的衔接位置预留了小角度的调节余量，允许管线在安装时有少量的角度偏差，不会因为施工误差导致构件无法装配，同时这个调节余量也能抵消管线运行时的小幅振动位移，避免支撑构件长期受交变载荷出现疲劳断裂。在管线排布的三维设计阶段，直接调用这个构件模型可以快速完成弯管位置的支撑布置，直观检查支撑与周边管线、设备的安全距离，提前规避安装时的干涉问题，相比二维图纸上的示意性标注，三维模型能更准确地反映构件的实际占用空间，帮助设计人员优化管线路由，减少现场施工时的设计变更。
