管道水压试验用盲板法兰带弯管接头结构

　　在工业管道安装与检修环节，管线投用前的水压密封性试验是必不可少的验证工序，这套带弯管引出接头的盲板法兰结构，正是为管道段静压测试场景专门设计的临时封堵工装。日常现场作业中，待测试管段的末端往往需要可靠封堵，同时还要预留加压介质的注入接口，常规平焊盲板需要额外焊接接头，不仅现场动火作业风险高，每次适配不同管径还要重新加工，效率极低，这套集成式结构刚好解决了现场的实际痛点。从结构设计逻辑来看，主体采用标准系列盲法兰作为封堵基体，法兰盘上的螺栓孔完全匹配对应压力等级的管道法兰安装尺寸，密封面形式适配常规RF面法兰，安装时只需搭配对应规格的缠绕垫片即可实现端面密封，不需要对原有管道法兰做任何改造，直接通过螺栓紧固就能完成末端封堵。

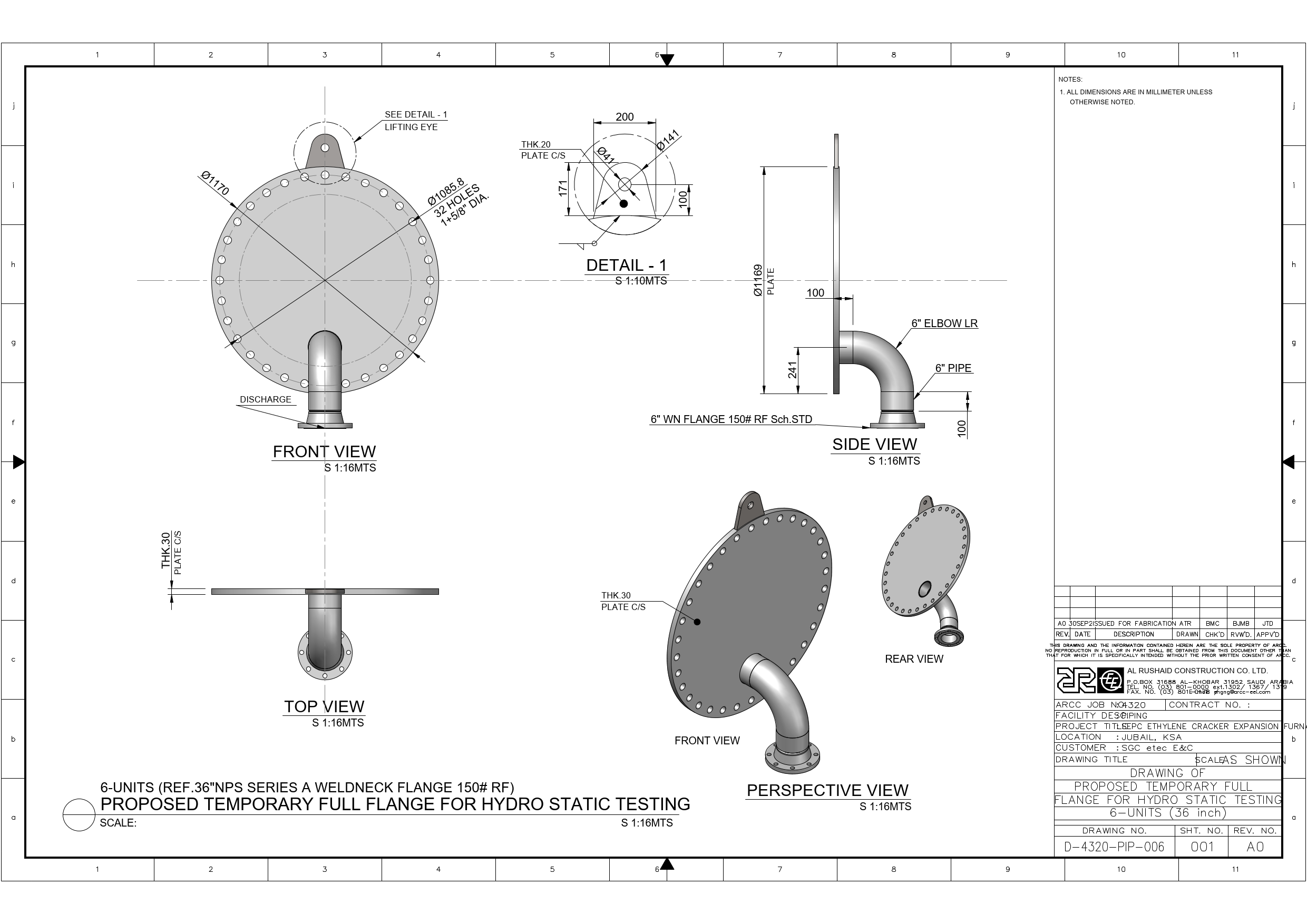

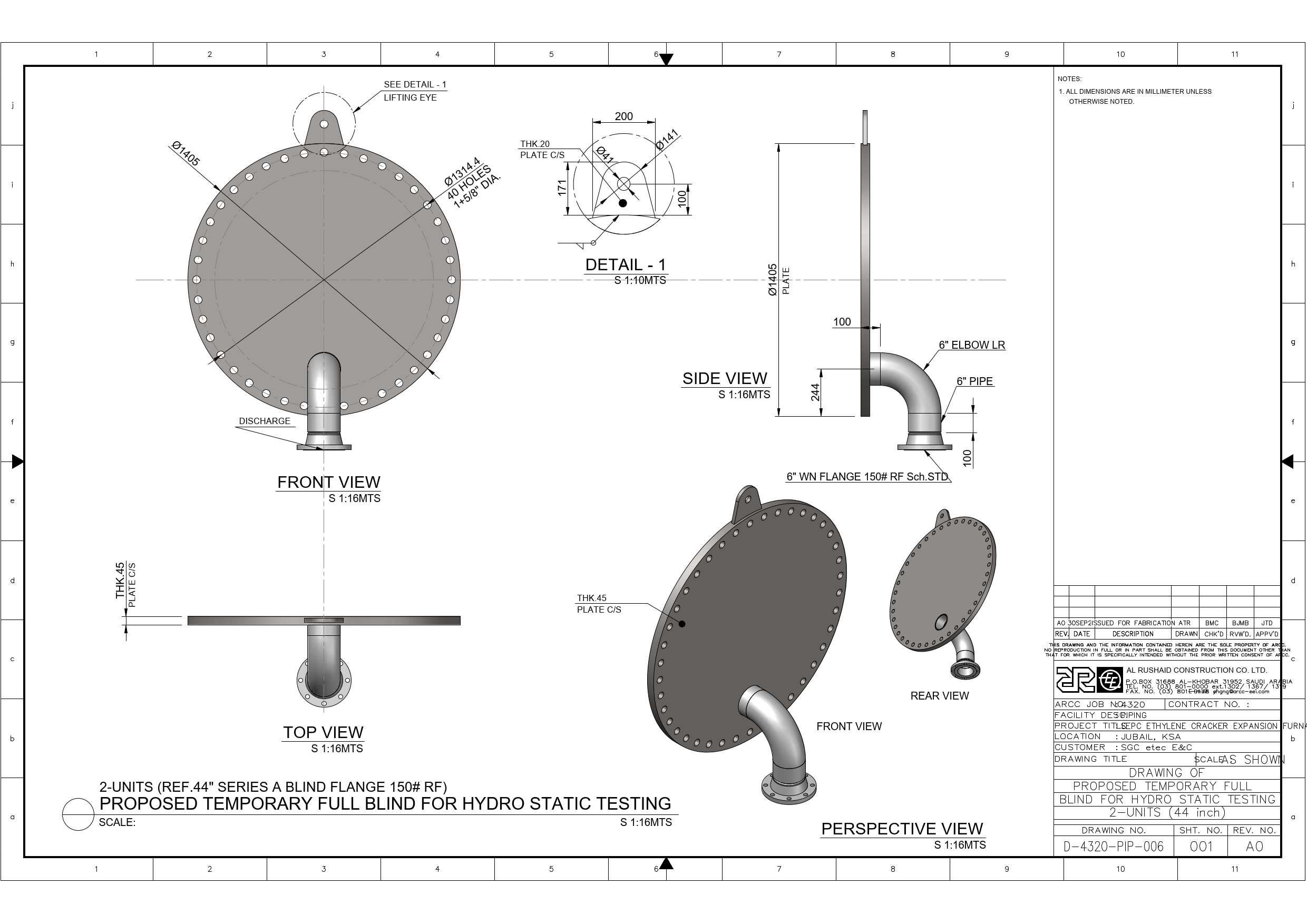

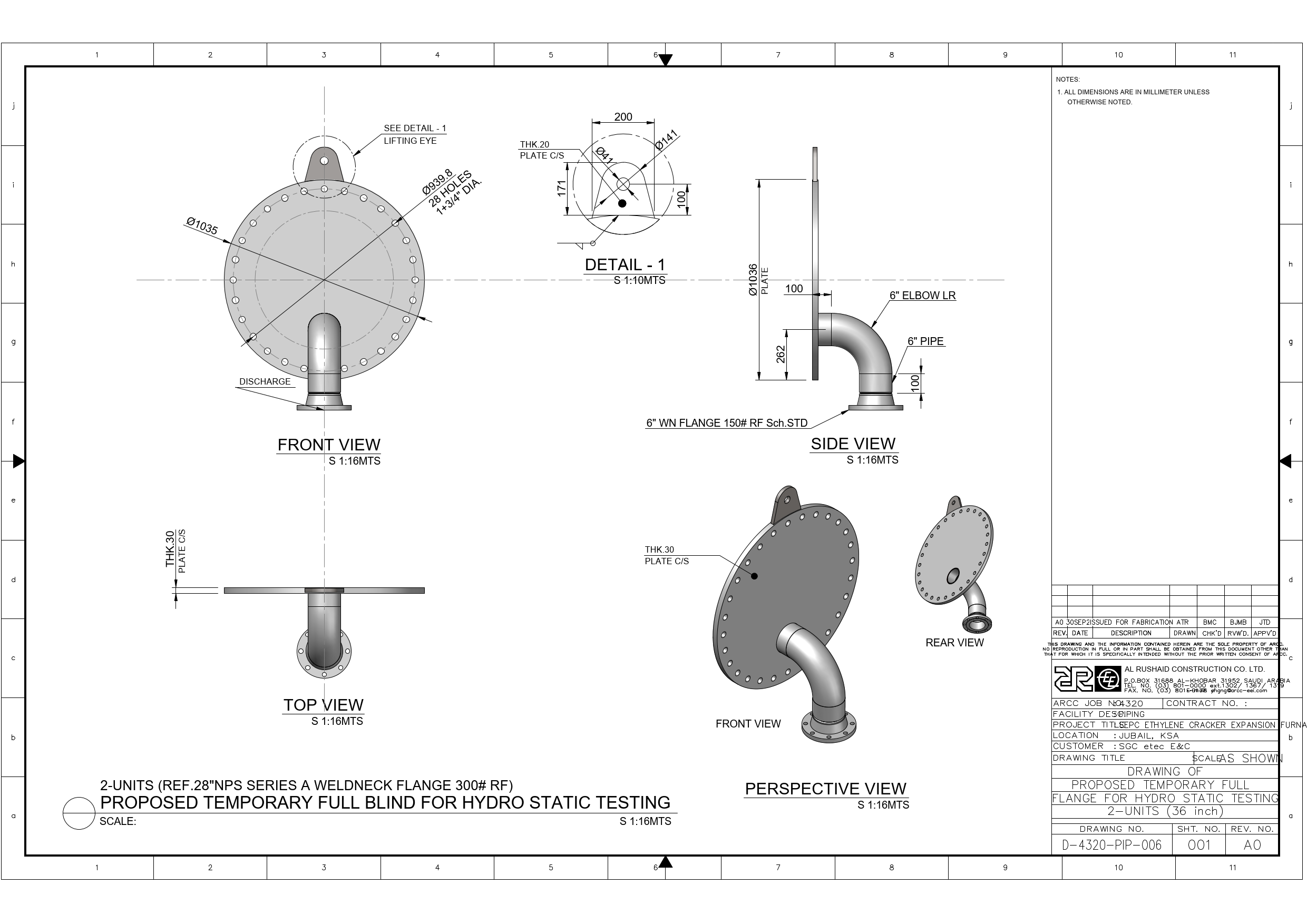

　　在盲板的中心位置，集成了90度弯管引出结构，弯管的一端垂直焊接在盲板盘面中心，与盲板内侧连通，另一端水平向外延伸，端部预留标准管螺纹接口，可直接连接试压泵的加压管路，不需要额外做管路转接，减少了试压环节的泄漏点。设计时特意将引出管设置为弯管结构，而非直接垂直向外的直接头，主要是考虑现场试压作业的操作空间，很多管廊上的管道末端距离墙面或支架的净距有限，直接头安装后加压管路连接操作空间不足，90度弯管将接口转向侧面，操作人员在管道侧面就能完成试压泵管路的对接，不需要在狭窄的管端缝隙里操作，大幅降低现场作业难度。

　　从外形尺寸边界来看，法兰盘外径、螺栓孔中心圆直径、密封面尺寸完全遵循对应压力等级的盲法兰标准尺寸，不会出现与原有管道法兰螺栓孔不对中的问题；弯管的弯曲半径按照管路标准弯头的曲率设计，介质流通顺畅，不会出现加压时的局部紊流导致压力读数波动；弯管端部的接口位置距离法兰盘面的水平伸出长度经过核算，既保证安装扳手的操作空间，又不会因为伸出过长导致运输、安装过程中出现磕碰变形。这套结构的使用场景覆盖了化工、市政、电力等多个行业的管道安装现场，不管是新建管线的分段试压，还是检修后管段的密封性验证，都可以直接安装使用，不需要现场焊接加工，大幅缩短试压准备时间。从结构强度设计角度，盲板的厚度按照对应压力等级的盲板厚度标准计算，同时考虑了弯管焊接位置的应力集中问题，在弯管与盲板连接的位置做了补强焊接，焊脚高度满足承压要求，试压过程中不会出现焊缝开裂的问题。另外，法兰盘边缘还预留了吊装小孔，大规格的盲板可以直接通过吊孔吊装就位，不需要焊接临时吊耳，安装完成后也不需要切割打磨吊耳，减少了现场工序。弯管的角度经过严格控制，保证端部接口的轴线与法兰端面平行，连接试压管路时不会出现别劲的情况，避免接口处因为安装应力出现泄漏。

　　在实际使用中，这套结构可以搭配不同压力等级的法兰规格形成系列化，覆盖从低压给排水管道到中压工艺管道的试压需求，相比传统的现场焊接盲板加接头的方式，重复利用率更高，密封可靠性更稳定，也避免了现场动火作业带来的安全隐患，尤其适合在禁火区的管道检修试压作业中使用。设计时还考虑了存放与搬运的便利性，整体结构没有突出的尖锐棱角，弯管与法兰连接位置做了圆弧过渡，搬运过程中不会划伤操作人员，法兰密封面做了防锈处理，存放时不需要额外做防护处理，下次使用时只需清理密封面即可直接安装。
