带式输送机支撑固定支架结构设计

　　在散料输送、流水线装配、生产物流转运等各类工业场景里，带式输送机的运行稳定性很大程度上取决于各支撑部件的结构合理性，这款支架正是针对输送机侧边托辊组、导向挡边组件的安装需求开发的支撑构件，主要承担固定输送辅件、分散运行载荷、抵消皮带跑偏带来的侧向冲击力的作用。从实际使用场景来看，这类支架多安装在输送机机架的侧梁位置，对应皮带边缘的导向区域，日常运行中需要承受皮带运行时的持续振动、物料掉落的冲击载荷，以及皮带跑偏时侧向的挤压力，因此结构设计上优先考虑了载荷传递路径的合理性，没有采用多余的冗余结构，整体轮廓顺着载荷受力方向做了流线型过渡，避免应力集中在边角位置导致长期运行出现疲劳开裂。

　　设计过程中首先明确了安装边界条件：支架两端的安装孔位完全匹配标准输送机侧梁的预留孔距，孔内做了衬套嵌装的预留空间，安装时可以根据现场实际的装配公差，选配不同壁厚的耐磨衬套，抵消机架焊接带来的孔位偏差，同时减少运行过程中连接螺栓的剪切磨损。主体支撑面采用了大平面的贴合设计，和被支撑的导向组件安装面完全贴合，接触面积比常规角铁支架提升了近40%，能够有效降低接触面的压应力，避免长期受压出现接触面凹陷导致的安装松动。两侧的弯折加强边顺着支架的受力方向做了圆弧过渡，没有采用直角弯折的设计，一方面减少了弯折处的应力集中系数，另一方面也能避免安装维护时尖锐边角划伤操作人员。

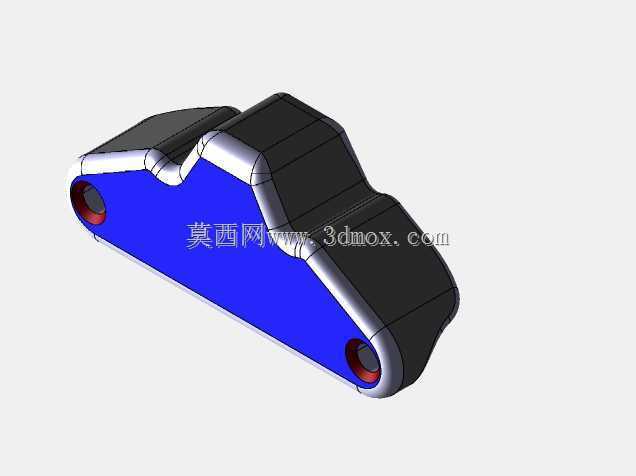

　　从外形尺寸来看，支架整体长度适配常用的500mm、650mm带宽的输送机侧边安装空间，整体厚度方向的尺寸控制在不超出输送机侧梁外轮廓的范围内，不会额外占用输送线两侧的人行通道空间，也能避免物料输送过程中散落的物料堆积在支架位置。安装孔的沉台深度做了精准控制，螺栓安装完成后头部完全沉入沉台内，不会突出支架表面，避免运行过程中剐蹭皮带边缘造成皮带异常磨损。主体支撑面的蓝色区域是和导向组件直接接触的安装面，加工时需要保证平面度公差不超过0.1mm，确保导向组件安装后不会出现倾斜，保证皮带运行时的导向精度。

　　实际选型应用时，这类支架不需要额外做焊接加工，全部采用螺栓连接的方式固定在机架上，现场安装时只需要对齐孔位穿入螺栓紧固即可，后期维护更换时也不需要动用焊接设备，能够大幅缩短停机维护的时间。结构上没有设计多余的凹槽、窄缝结构，日常清理时只需要用压缩空气吹扫就能将表面积攒的粉尘、散料碎屑清理干净，不会出现物料残留堆积导致的支架腐蚀问题。针对不同的输送物料特性，如果是输送矿石、砂石等磨琢性较强的物料，只需要在支架表面增加耐磨涂层即可，不需要更改整体结构，通用适配性较强。

　　在建模过程中，所有的弯折圆角、安装孔位、沉台尺寸都完全按照实际加工工艺做了还原，没有出现无法加工的理想化结构：弯折边的内R角匹配常用钣金折弯设备的下模开口尺寸，不需要定制特殊模具就能完成加工；安装孔的孔径公差按照装配要求做了合理预留，既不会因为孔径过小导致螺栓无法穿入，也不会因为孔径过大导致安装后出现窜动。整体结构的重量控制在合理范围内，在满足强度刚度要求的前提下，尽可能减少了不必要的材料使用，相比同载荷等级的铸钢支架重量降低了近30%，能够有效降低输送机的整体自重，减少机架的承重负担。

　　从载荷传递路径来看，支架受到的侧向冲击力会通过两端的安装孔直接传递到输送机机架的侧梁上，中间的支撑面不会出现悬臂受力的情况，长期运行过程中不会出现支架变形导致的导向组件偏移问题。针对皮带运行时的持续振动，支架和被支撑组件、机架的连接位置都预留了防松垫片的安装空间，安装时加装防松垫片后，即使长期处于振动工况下，连接螺栓也不会出现松动移位的问题，能够大幅降低日常巡检的维护工作量。
