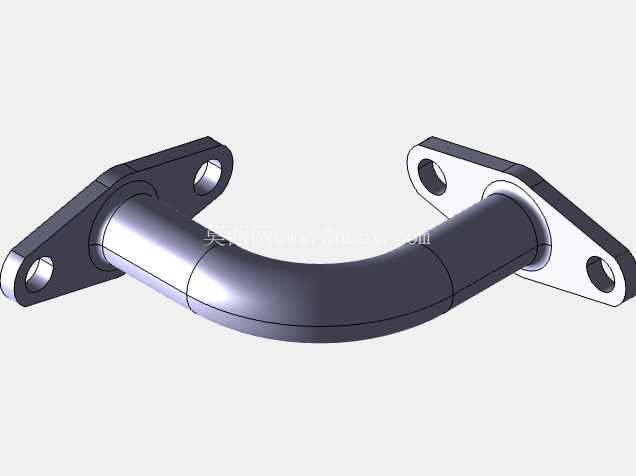

带双侧安装法兰的90度弯管结构

　　这款弯管结构主要面向小通径流体管路的转向连接场景，常见于车用冷却回路、小型液压控制管路、气动设备气路排布以及紧凑型工业设备的内部管线布设环节，核心作用是在有限安装空间内完成管路90度转向，同时通过两端集成的法兰结构实现与相邻管路、阀件或设备接口的刚性密封连接，避免传统螺纹弯管在振动工况下易松动渗漏的问题。从结构设计逻辑来看，两端法兰采用菱形双耳式布局，每个法兰片上开设两个对称的安装通孔，相比圆形四方法兰能在保证连接强度的前提下缩减安装占用空间，适配设备内部狭窄的排布间隙；法兰与管体衔接位置做了圆弧过渡加厚处理，避免管路受内压或外部振动时在焊缝位置产生应力集中，提升长期使用的结构可靠性。

　　管体部分采用等通径弯曲设计，弯曲半径控制在管径的1.5倍左右，既保证流体转向时的流阻处于合理区间，不会因弯度过急造成局部紊流、压损过大的问题，也不会因弯曲半径过大额外占用安装空间。在安装边界层面，两端法兰的安装孔位同轴度公差控制在0.1mm以内，安装时可直接通过螺栓与对接端的法兰面锁紧，配合密封垫片即可实现端面密封，无需额外加工焊接坡口，适配现场快速装配的需求；法兰端面的平面度要求控制在0.05mm以内，避免锁紧后出现局部间隙造成渗漏。管体的壁厚根据常规1.6MPa工作压力工况做了匹配设计，既满足承压强度要求，也不会因壁厚过大增加整体重量与材料成本。

　　实际应用中，这类弯管常替代传统的直角接头加直管段的拼接结构，减少管路连接节点数量，降低整个管路系统的渗漏风险点；在有振动的设备场景下，法兰连接的刚性表现优于卡套式连接，可承受一定的轴向与径向载荷，不会因设备运行振动出现连接松脱。建模过程中，管体弯曲段的曲面做了连续曲率处理，没有折线拐点，既符合实际弯管加工的成型工艺特征，也便于后续做有限元承压分析时网格划分的连续性，避免应力计算结果出现失真。两端法兰的安装孔位置预留了标准螺栓的装配间隙，可适配对应规格的内六角或外六角螺栓锁紧，法兰背面与管体衔接的位置预留了焊接坡口的结构余量，若采用焊接工艺生产时可直接满焊连接，无需二次补加工。

　　整体结构没有冗余设计，所有尺寸都围绕小空间安装、低流阻输送、可靠密封三个核心需求做平衡，既可以作为独立的管路配件使用，也可以集成到阀组、泵组的集成流道设计中作为转向段使用，适配多类工业设备的管路排布需求。
