离心泵用闭式叶轮叶片结构设计

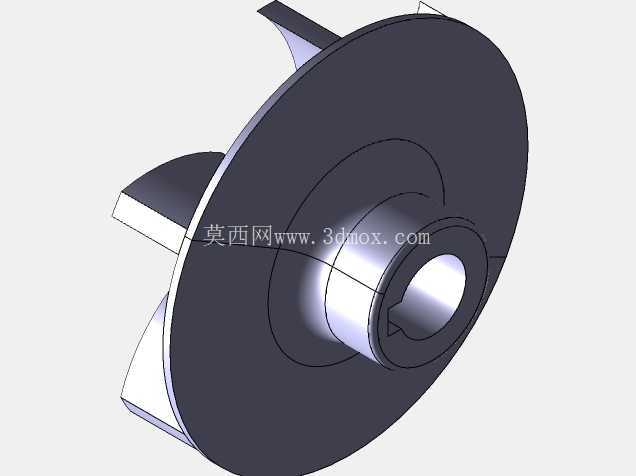

　　这款叶轮是单级离心泵的核心过流转子部件，主要适配清水输送、轻度污水介质输送类的卧式端吸泵，也可用于同参数规格的立式管道泵水力端，在民用供水、工业循环水、暖通空调水系统、小型农田排灌场景中作为核心做功部件使用，其运行状态直接决定整泵的水力效率、运行稳定性与汽蚀余量表现。从结构设计逻辑来看，该叶轮采用闭式叶轮构型，由前盖板、后盖板、均布扭曲叶片、中心轮毂安装段四个部分组成，相比开式、半开式叶轮，闭式结构的叶轮流道封闭性更好，在输送清水类低粘度、无大颗粒杂质的介质时，容积效率更高，介质在流道内的流动泄漏损失更小，适合扬程在12-30米区间、流量10-50立方米每小时的中小功率泵型配套。

　　叶片采用空间扭曲构型，而非简单的直板径向叶片，设计过程中充分考虑了介质从叶轮入口轴向进入后，转向径向流出过程中的流态变化，扭曲型线能够让介质在流道内的速度梯度变化更平缓，减少叶片入口处的冲击损失，同时降低叶片工作面与背面的压差带来的轴向窜动余量，匹配后盖板处的平衡孔结构，可抵消70%以上的轴向水推力，降低后端支撑轴承的轴向载荷，延长轴承的连续运行寿命。中心轮毂段设计有带键槽的中心安装孔，能够直接与泵轴通过平键实现周向固定，配合轴端的锁紧叶轮螺母实现轴向定位，安装时轮毂的后端面与泵轴轴肩贴合，保证叶轮的径向跳动量控制在0.03mm以内，避免高速旋转时出现动不平衡量过大引发的泵体振动问题；轮毂与前后盖板的连接处做了大圆角过渡处理，避免应力集中，在高速旋转承受离心力与介质压力的工况下，减少结构开裂的风险，适配的泵轴直径通常在12-20mm区间，可根据配套泵的功率参数调整轮毂的轴向长度与孔径尺寸。

　　从安装边界来看，该叶轮的最大外圆直径根据配套泵的扬程参数不同，通常在120-200mm区间，前盖板的入口直径为50-80mm，能够直接与泵体的吸入室密封口环配合，口环处的径向间隙控制在0.2-0.3mm，既保证运行过程中叶轮与静止的泵体、泵盖部件不发生刮蹭，又能尽可能减少高压介质从叶轮出口回流到入口的泄漏损失，提升整泵的容积效率。叶片的数量设置为6片，是中小流量离心泵叶轮的最优叶片数区间，叶片数过少会导致流道内的介质流动控制不足，容易出现流道内的涡流、脱流问题，降低水力效率同时引发运行噪音；叶片数过多则会增加流道的壁面摩擦损失，同时增大叶轮入口处的介质通流阻塞面积，降低泵的汽蚀性能，6片叶片的配置能够在效率与汽蚀性能之间取得较好的平衡。叶轮的后盖板外侧设计有密封环安装位，可配套后口环结构，与泵盖的静止口环配合，进一步减少介质向轴承腔方向的泄漏，同时平衡部分轴向力。在实际选型替换过程中，需要重点核对叶轮的外圆直径、入口直径、轮毂孔径、键槽尺寸、叶轮总轴向长度几个核心安装尺寸，只要上述尺寸与原泵叶轮匹配，且叶片型线的进出口角度偏差在2°以内，即可实现替换安装，替换后需做动平衡校验，动平衡精度等级达到G6.3级即可满足2900转每分钟转速下的稳定运行要求，避免运行过程中出现振动超标、机械密封过早损坏的问题。

　　从流道设计细节来看，叶片的入口边延伸至前盖板入口附近，且做了圆角修边处理，能够减少介质进入叶轮流道时的撞击损失，叶片出口边相对于径向有一定的后倾角度，即出口安放角在22°-30°区间，这种后倾叶片的功率特性更平缓，在泵运行工况点偏移时，不会出现电机功率过载的问题，对驱动电机的功率余量要求更低，运行可靠性更高。叶轮的前后盖板厚度均匀，通常在3-5mm区间，既保证足够的结构强度承受1.6MPa以内的工作压力，又不会因为盖板过厚增加叶轮的整体重量，降低转子的转动惯量，减少泵启动过程中的电流冲击。
