双叉骨悬架结构三维参数化设计模型

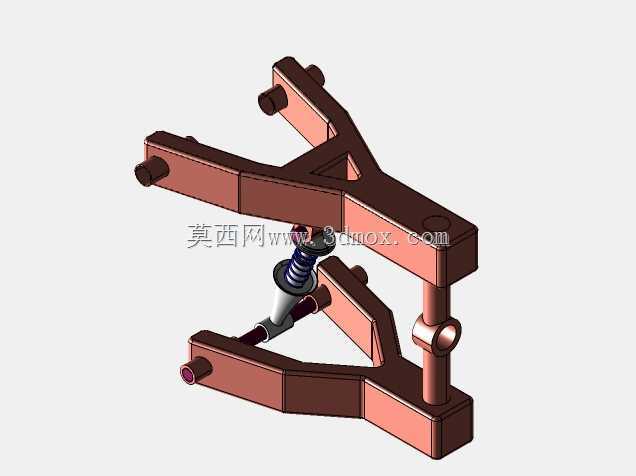

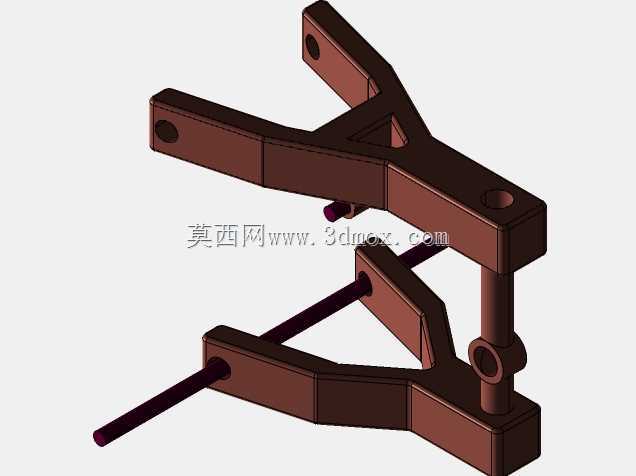

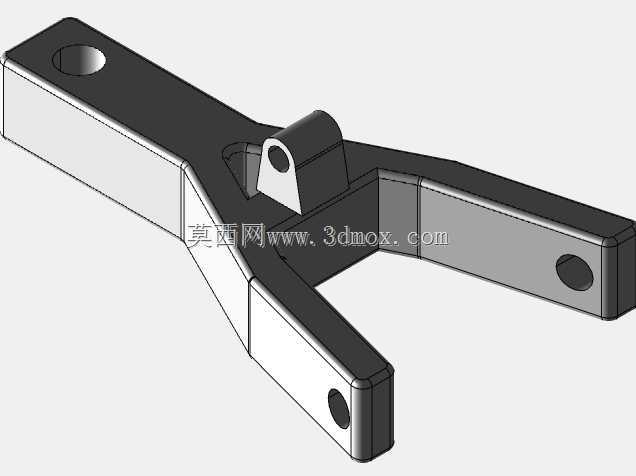

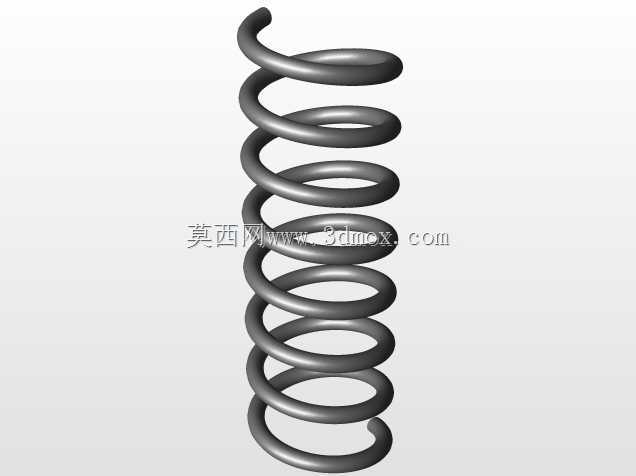

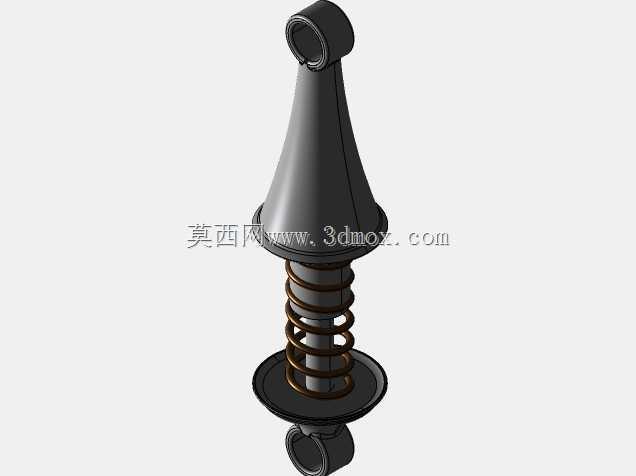

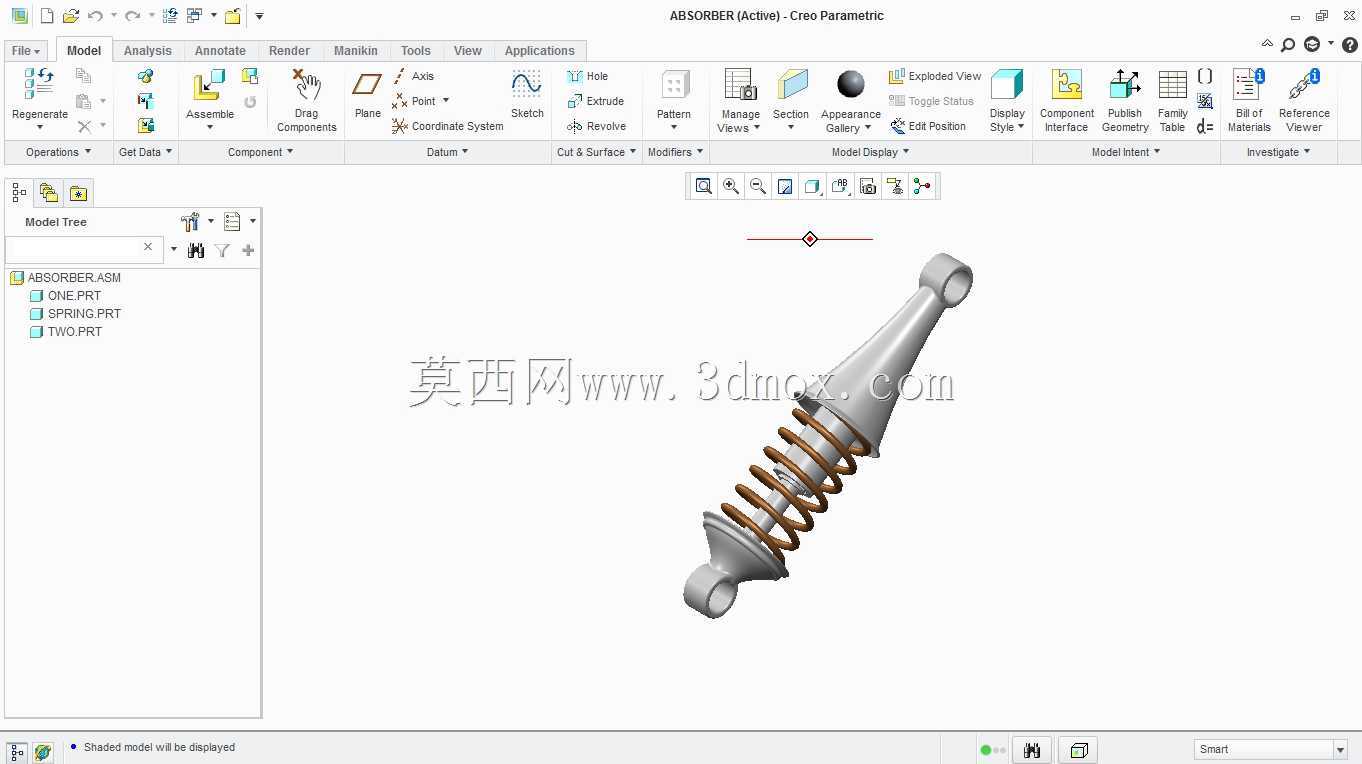

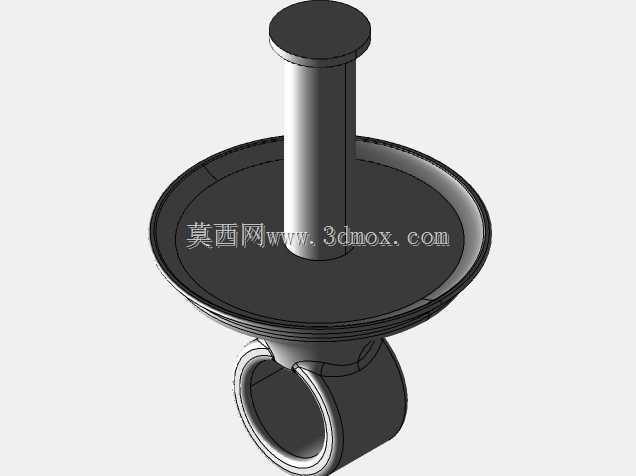

　　该双叉骨悬架结构主要应用于乘用车辆、场地竞速车辆的底盘行走系统中，作为连接车轮与车架的核心承载构件，承担着传递路面载荷、约束车轮运动轨迹、配合减震元件缓冲路面冲击的核心作用，在整车操控稳定性调校环节中，这类悬架结构的硬点参数直接决定了车轮外倾角、前束角在悬架跳动过程中的变化规律，是底盘性能开发中需要重点校核的结构单元。从结构设计逻辑来看，该模型采用上下不等长叉臂的经典布局，上下叉臂均为双安装点的叉形结构，通过铰接点分别连接转向节与车架侧安装支座，减震器总成斜向布置于上下叉臂之间，下端与下叉臂中部的安装凸台铰接，上端预留车架侧安装接口，这种布置方式可以在有限的布置空间内最大化利用杠杆比，降低减震器的工作行程需求，

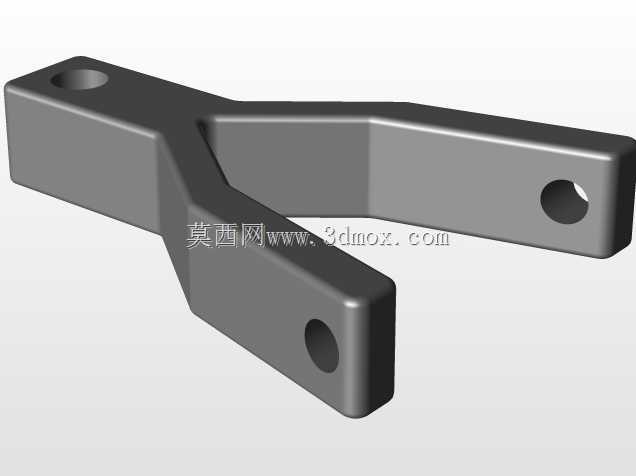

　　同时避免减震器与叉臂运动过程中出现运动干涉。在安装边界设计上，上下叉臂的车架侧安装孔位采用同轴双孔布局，孔位间距与安装面的平面度公差预留了常规衬套的压装空间，安装面的凸台结构做了加厚处理，能够承受车辆急加速、急制动以及过弯时产生的纵向、侧向复合载荷，叉臂本体采用变截面的结构设计，在铰接点受力集中区域做了局部加厚，非主要受力区域做了减重优化，在保证结构强度的前提下尽可能降低簧下质量，提升车轮的贴地性能。转向节与上下叉臂的连接点位置经过运动学校核，在悬架全行程跳动过程中，轮距变化量被控制在合理区间内，能够有效减少轮胎的异常磨损，减震器与转向节、下叉臂的铰接点均采用球铰结构预留设计，可适配不同规格的橡胶衬套或金属球头，

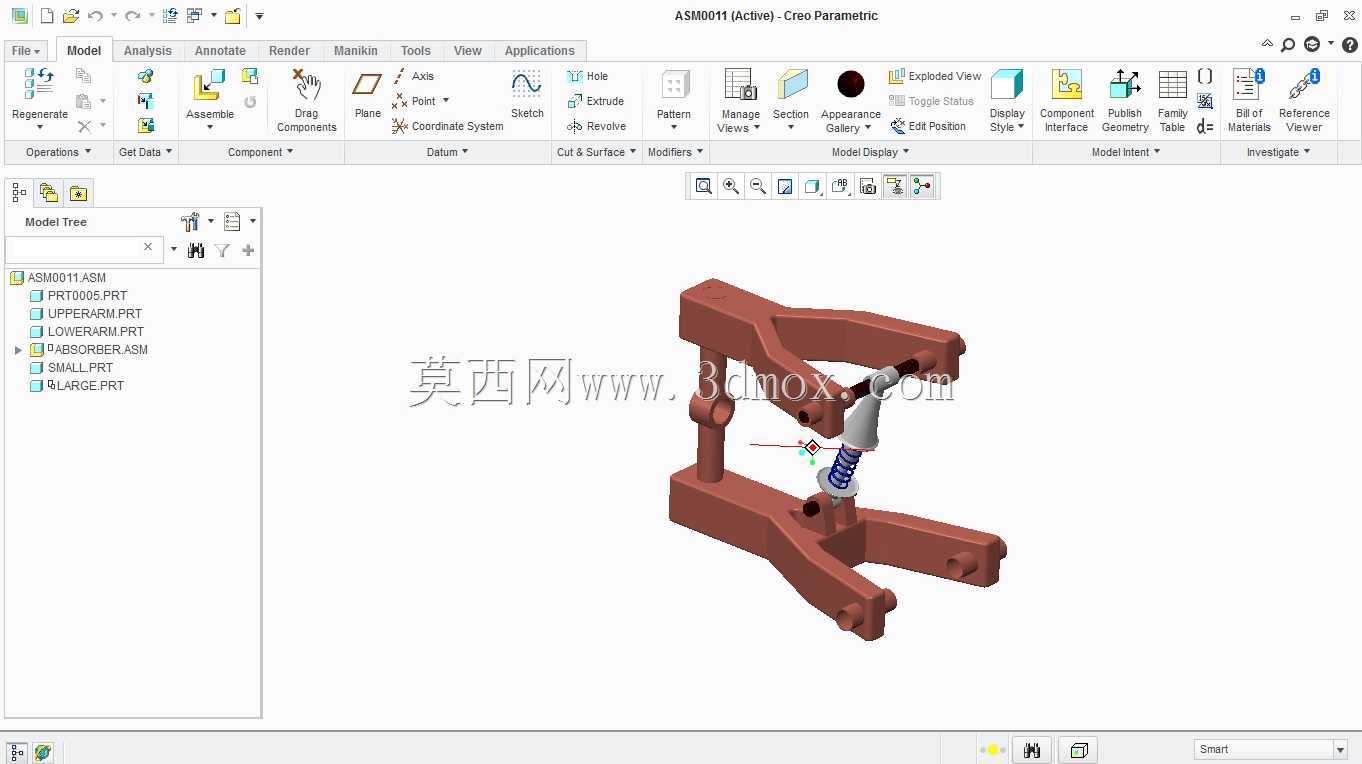

　　满足不同调校风格的车型需求。这类双叉骨悬架相比麦弗逊式悬架，拥有更高的侧向支撑刚度，在车辆高速过弯时能够更好地抑制侧倾，同时上下叉臂的硬点参数可调整空间更大，工程师可以通过调整叉臂长度、铰接点位置来精准匹配目标车型的操控特性，多用于性能取向的乘用车型以及专业赛车的底盘结构中。在实际建模过程中，所有铰接点的运动副约束均按照实际装配关系设置，可直接用于悬架运动学仿真分析，提取不同跳动行程下的车轮定位参数变化曲线，为底盘调校提供直观的数据参考，各安装孔的孔径、安装面的位置尺寸均参考常规量产车型的设计参数设定，可直接作为同类型悬架结构设计的参考原型，缩短前期方案开发的建模周期。
