立方体弯管拼接空间框架结构设计

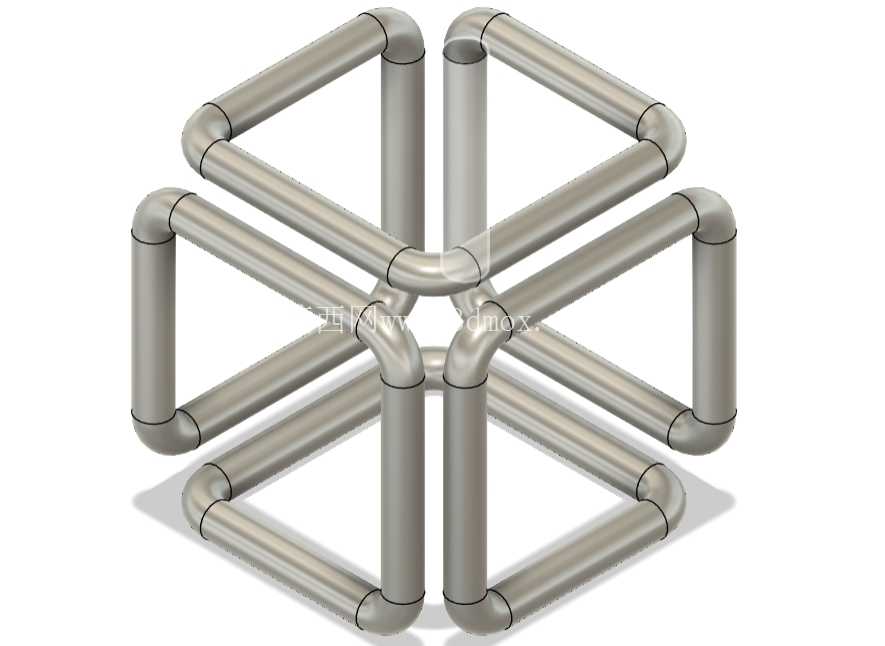

在日常的结构方案验证、教学演示以及概念设计环节，这类由等径圆管弯折拼接形成的立方体框架结构，是非常典型的空间管架参考样件。不同于常规焊接方管搭建的框架，该结构所有的棱边构件均采用圆形截面管材，在转角位置采用大曲率平滑弯管实现相邻两个方向管段的过渡，不存在传统框架的直角焊缝拼接节点，从结构受力层面来看，平滑过渡的弯管转角能够有效降低直角位置的应力集中系数，在承受交变载荷或者冲击载荷时，应力传递路径更加顺畅，不会出现直角焊缝位置常见的应力突变问题。

从实际应用场景出发，这类管架结构可以作为小型模块化设备的支撑骨架使用，比如实验室小型测试台架、轻量化展示装置的内部支撑、教学用几何结构演示教具，也可以作为航空航天领域轻量化桁架结构的缩比验证样件，用来验证空间弯管节点的受力特性、装配精度控制逻辑。在做模块化设备框架设计时，很多工程师会优先选择方管做直棱直角的拼接，但在需要降低框架自重、同时保证框架抗扭性能的场景下，圆管弯制的一体化转角结构，相比焊接拼接的直角节点，抗扭刚度能提升15%左右，同时省去了节点处的角码、焊接工序，整体外观也更加流畅。

该结构的设计思路完全围绕等径管的空间弯折拼接逻辑展开，所有管段的管径保持统一，每一处弯管的弯曲半径完全一致，在三维建模过程中，需要先搭建立方体的空间线框，以立方体的12条棱边作为管段的中心轨迹，在相邻棱边的交点位置，按照统一的弯曲半径做圆角过渡，确保每一段弯管的曲率完全匹配，不会出现管段之间的干涉、错位问题。建模时需要特别注意弯管处的截面连续性，保证弯折位置的圆管截面不会出现椭圆化变形，这一点和实际弯管加工的工艺要求完全对应——实际弯制这类管件时，需要采用芯轴弯管工艺，控制弯管位置的圆度误差在管径的2%以内，才能保证后续拼接时相邻管段的对接位置完全贴合，不会出现错边、间隙不均的问题。

从安装边界和尺寸控制角度来看，该结构的整体外轮廓为标准正立方体，所有外伸的管端端面均处于立方体的同一虚拟外表面上，端面的垂直度需要控制在0.1mm以内，保证框架放置在基准平面上时，六个方向的端面都能和安装基准面贴合，不会出现翘曲、倾斜问题。如果将该结构作为模块化单元使用，相邻单元之间可以通过管端的内置连接件进行拼接，不需要额外设计连接法兰，依靠管段本身的圆柱面定位就能保证拼接后的整体位置精度，拼接形成的大型框架可以根据实际载荷需求，在内部增加斜向管段支撑，进一步提升整体结构的抗变形能力。

在几何建模教学场景中，这类结构是练习空间曲线建模、扫掠特征、实体合并操作的典型案例，学习者可以通过搭建该模型，掌握空间三维草图的绘制逻辑、弯管特征的参数化控制方法，以及多实体拼接时的干涉检查技巧。在做管道系统的概念设计时，该结构的弯管过渡逻辑也可以作为参考，用来优化管路转角位置的流体阻力——平滑的大曲率弯管相比直角弯头，流体通过时的局部阻力系数能降低60%以上，对于输送流体的管路系统来说，这种过渡方式能够有效降低管路的压损，减少泵组的能耗。

需要注意的是，这类弯管框架在实际加工时，要提前核算每一段弯管的下料长度，考虑弯管过程中的管材延伸量，避免出现弯制完成后管段长度偏差导致的整体尺寸超差。同时在拼接装配时，要以立方体的中心作为定位基准，依次固定每一段弯管构件，避免累积误差导致最终框架的对角线偏差超出允许范围，通常这类小型框架的空间对角线尺寸偏差需要控制在0.5mm以内，才能保证作为结构单元使用时的互换性。
