浴缸龙头偏心式异径转接接头结构

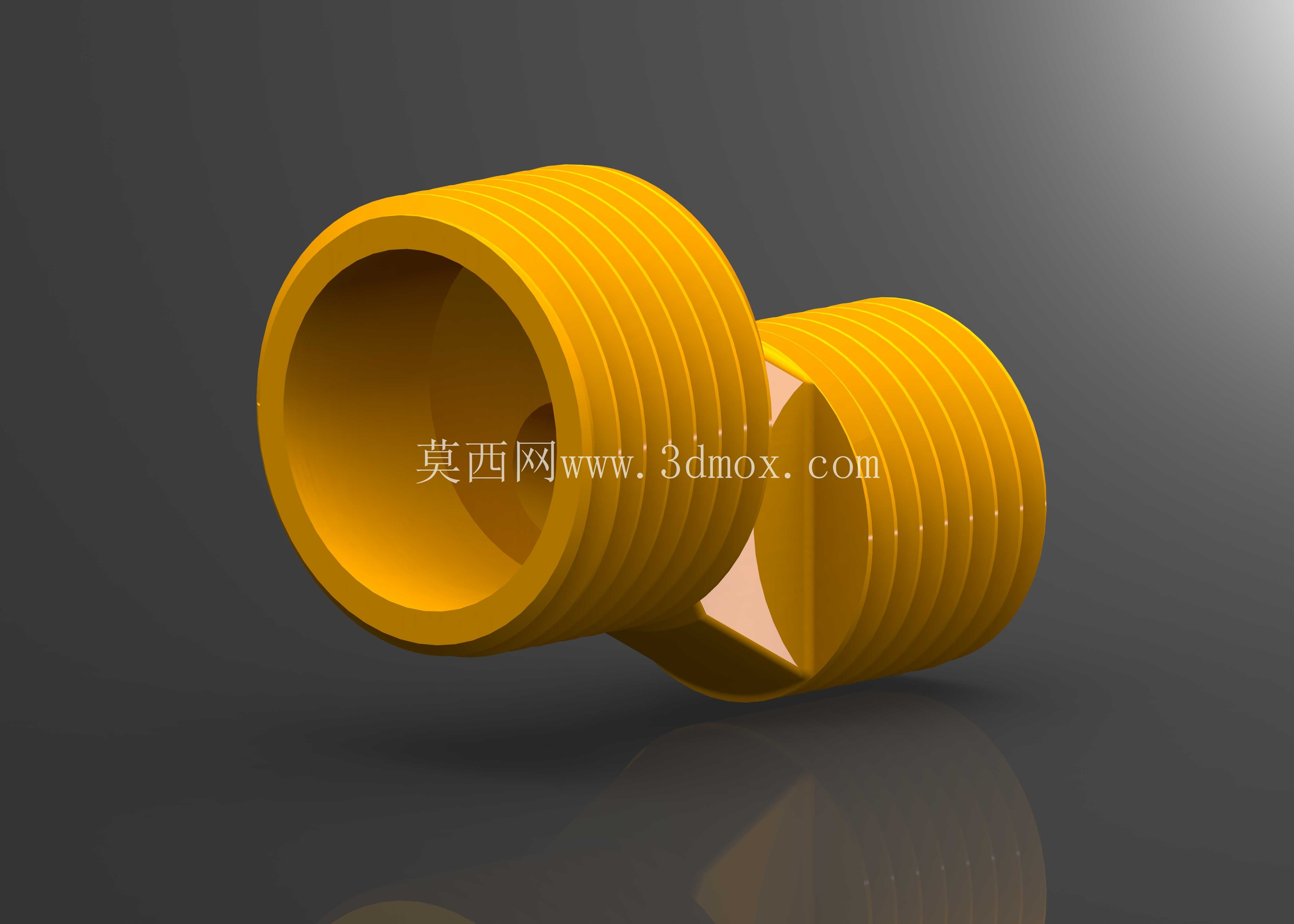

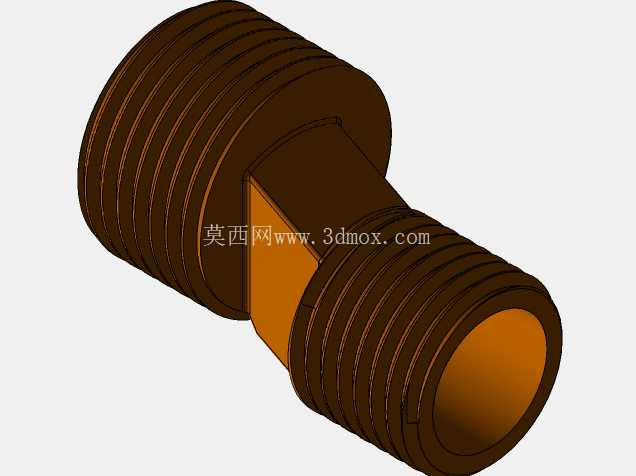

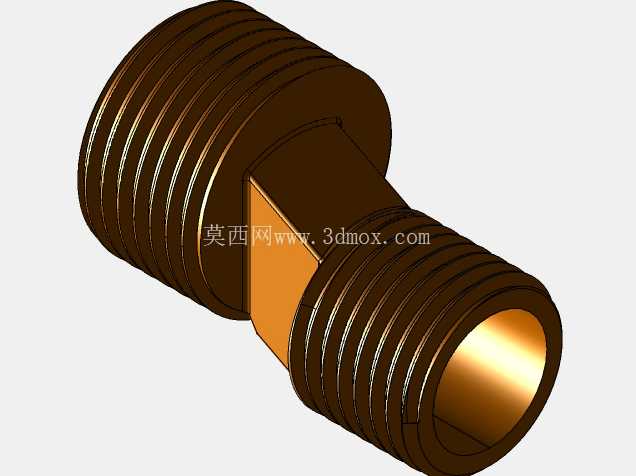

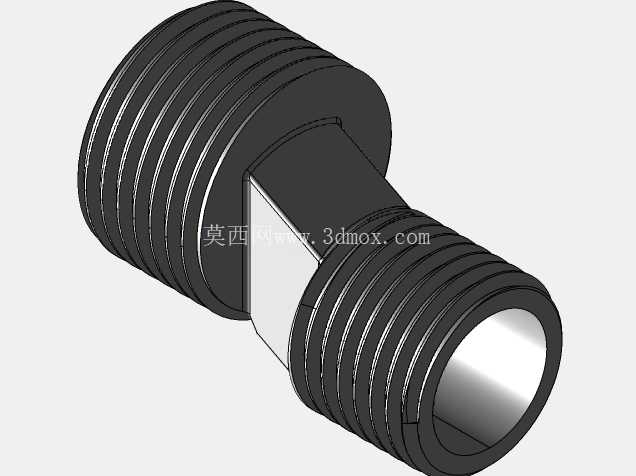

　　日常卫浴管路安装场景中，冷热水供水管的预埋间距往往与混水阀的进水接口间距存在偏差，这类偏心异径转接件就是为抵消安装位错、适配不同管径管路设计的核心连接件，多用于家用浴缸、淋浴柱的混水阀进水端接驳，是卫浴安装现场调整安装公差、完成不同管径管路对接的常用零件。从结构设计逻辑来看，该零件采用两端带外螺纹的偏心错位布局，两端螺纹轴线保持平行但存在固定偏心距，安装时通过旋转接头调整伸出长度与横向位置，可在不改动预埋管路的前提下，抵消墙面内水管预留孔位的横向间距误差、轴向深浅误差，让混水阀能平整贴合墙面完成安装，避免强行对接造成的螺纹滑牙、管路应力开裂、密封失效漏水等问题。

　　两端的外螺纹分别适配1/2英寸与3/4英寸的管路标准，其中小口径端通常对接墙面预埋的4分供水内丝接头，大口径端对接混水阀的6分进水接口，螺纹段的长度经过匹配常规墙面贴砖后的预埋深度设计，保证安装后螺纹啮合长度满足管路承压要求，不会因啮合牙数不足造成脱接、渗漏。零件中部的偏心过渡段采用平滑的圆弧过渡结构，没有尖锐的应力集中棱角，在黄铜基材的基础上保证结构强度，承受管路供水压力时不会出现应力断裂，过渡段的外形也适配常规卫浴安装扳手的夹持尺寸，现场安装时可直接用活动扳手卡持该部位完成拧紧操作，无需额外定制工装。

　　内部流道采用等通径的偏心过渡设计，两端接口的流道截面积没有出现突变，水流经过时不会产生明显的节流效应与紊流噪音，保证淋浴时的出水流量稳定，不会因为加装转接件造成水压损失过大、出水绵软的问题。建模过程中需要重点控制两端螺纹的同轴度偏差、偏心距尺寸公差，螺纹参数严格匹配55度密封管螺纹的标准牙型与螺距，保证与标准管路配件的互换性，避免出现螺纹拧入过松或过紧的问题；同时要控制两端端面的垂直度，保证安装时密封垫圈能均匀受压，实现可靠的端面密封，无需额外缠绕过多生料带也能保证密封效果。

　　零件的外表面采用光滑的圆弧面设计，没有多余的凹槽与凸起，安装后外露部分不会积累水垢与污渍，日常清洁打理更方便，外形尺寸也匹配常规卫浴装饰盖的遮盖范围，安装后装饰盖能完全遮盖墙面开孔与接头部位，保证卫浴墙面的整体美观度。在实际安装调试时，可根据现场的孔位偏差选择对应偏心距的接头，通过旋转接头调整两个进水接口的中心距，使其与混水阀的进水孔中心距完全匹配，调整到位后再在螺纹段缠绕适量密封材料、垫好密封垫圈完成最终锁紧，整个安装过程无需对墙面进行破拆重埋管路，大幅降低卫浴安装的施工难度与返工成本。这类接头的结构看似简单，但尺寸公差的控制直接影响安装的顺畅度与长期使用的可靠性，建模时需要充分考虑实际安装场景中的公差补偿需求，合理设置偏心距、螺纹长度、过渡段外形等参数，保证零件既能满足公差调整的功能需求，又能满足长期通水使用的结构强度与密封性能要求。
