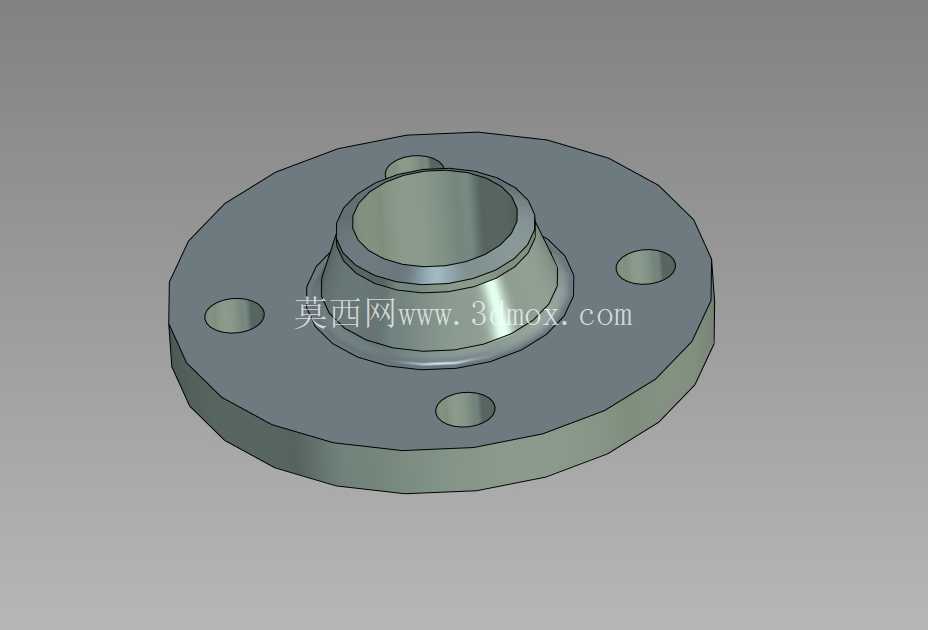

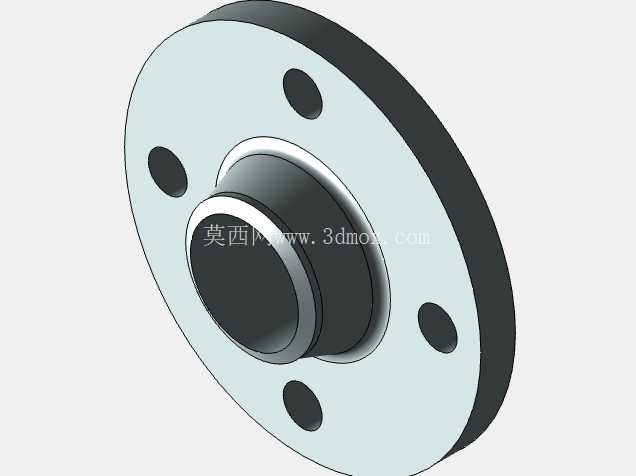

DN50PN16对焊式凸缘法兰领圈结构

在工业管道系统的承压连接场景中，这类带颈凸缘结构常作为管路变径、对接、仪表安装的过渡连接件使用，尤其适配PN16压力等级的中低压流体输送工况，常见于净水处理、化工介质输送、燃气配送、暖通循环水等管路布局中。不同于平焊法兰的直边结构，该领圈采用带锥度过渡的长颈设计，颈部从法兰盘位置向上逐步收窄至对接管口口径，锥段的圆弧过渡能够有效分散管道运行时产生的应力集中，避免管路振动、压力波动带来的焊缝开裂风险，相比普通平焊法兰，其抗疲劳性能更优，适合存在温度交变、轻微水锤冲击的管路场景。

从结构设计逻辑来看，法兰盘本体采用等厚圆盘结构，沿圆周均匀分布四个螺栓通孔，孔位的分度圆直径严格匹配DN50 PN16的法兰连接标准，安装时可直接与同压力等级的平焊法兰、对焊法兰、阀门端口配对使用，无需额外加工转接板。颈部的内孔直径与DN50公称通径完全一致，内壁无台阶、无缩径，能够保证流体通过时无额外压损，避免介质在变径位置形成涡流、积留杂质，对于输送含微小颗粒的气体、洁净液体介质尤为适配。法兰盘的密封面采用突面结构，表面加工粗糙度满足常规橡胶垫片、金属缠绕垫片的密封要求，安装时只需按照对角顺序逐步拧紧螺栓，即可达到PN16等级下的密封要求，无需额外加工密封槽。

在实际安装边界上，该领圈的对接端采用坡口设计，可直接与同通径的无缝钢管进行对焊连接，焊缝位置位于颈部小端，远离法兰密封面，焊接时的热变形不会影响密封面的平面度，后续管路维护拆卸时，只需松开法兰连接螺栓即可拆分管路段，无需切割焊口，大幅降低后期运维的工作量。法兰盘的外圆尺寸、螺栓孔直径、孔位间距均遵循通用管路法兰的互换性要求，现场安装时无需核对非标准尺寸，可直接替换同参数的老旧损坏领圈部件，减少备件储备的种类。

从建模细节来看，该结构的所有过渡圆角均做了工程化处理，颈部与法兰盘连接位置的内R角、外R角完全匹配实际锻造、机加工的工艺要求，不存在建模时的尖锐棱角，既符合实际零件的加工可行性，也能在做有限元应力分析时避免应力奇异点导致的计算偏差。螺栓孔的位置做了沉孔倒角处理，安装时螺栓能够顺利穿入，不会因为孔口毛刺导致螺栓卡滞，也能避免螺栓头与法兰面的点接触，保证螺栓压紧力均匀分布在密封面上。

在实际选型应用中，这类领圈结构常被用在管道与设备端口的对接位置，比如水泵进出口、压力容器接管口、流量计安装段的过渡连接，相比直接将管道与设备法兰对焊，带颈领圈的结构能够给焊缝留出足够的操作空间，现场焊接时不需要伸入法兰间隙内作业，焊接质量更容易把控。同时长颈结构能够增加管路连接端的刚性，减少管道自重对设备接口产生的弯矩，避免设备端口因为长期受力出现开裂、泄漏问题。对于食品级、洁净级的管路场景，该结构的内壁光滑无死角，配合不锈钢材质的选型，能够满足CIP清洗的要求，不会在管路内部残留介质滋生细菌，适配饮用水、洁净气体、食品物料的输送要求。
