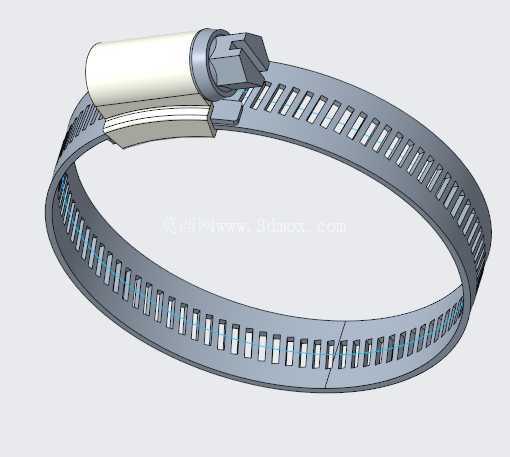

在流体输送管路布设、气动系统装配、车用油路水路接驳、家用给排水管路改造等场景中,管路衔接处的密封可靠性始终是结构设计需要重点考量的环节,软管卡箍就是针对软质管路与硬接头衔接部位开发的紧固元件,这类元件不需要额外的焊接、粘接工序,仅通过手动拧紧即可实现足够的抱紧力,在设备售后维护、现场管路改装场景中具备极强的适配性。这款卡箍采用蜗杆传动的锁紧结构,钢带内侧排布连续的贯通式齿槽,与锁紧头内的蜗杆齿形完全啮合,转动蜗杆时即可带动钢带沿周向收束或张开,实现抱紧直径的无级调节,适配40mm到60mm区间内不同外径的软管接头,钢带宽度为12mm,相比窄带卡箍能够在更大的接触面上分散抱紧压力,避免软质胶管、硅胶管、PVC软管这类管壁偏软的管路被局部压损,同时也能降低长期使用后钢带嵌入管壁导致密封失效的概率。
从结构设计细节来看,钢带采用连续卷制成型工艺,齿槽的冲压精度直接决定锁紧过程的顺滑度与锁止可靠性,齿槽间距控制在均匀一致的水平,既保证蜗杆转动时每一圈的进给量稳定,也避免齿距过大导致微调精度不足、齿距过小导致钢带整体强度下降的问题。锁紧头的壳体采用包裹式结构,将蜗杆两端完全限位,仅留出螺丝刀操作的槽位,避免蜗杆在长期受震动的工况下出现轴向窜动松脱,蜗杆端部的限位结构能够防止钢带收束到最小直径时从锁紧头中脱出,同时钢带的自由端做了圆弧导角处理,安装时不会刮伤软管外壁,也能避免安装人员被钢带锐边划伤。
在实际安装边界上,这款卡箍的最小抱紧直径为40mm,最大张开直径为60mm,选型时需要注意待紧固软管套入接头后的实际外径要落在这个区间内,且尽量让最终锁紧后的卡箍直径处于调节区间的中间段,避免卡在最小或最大极限位置导致锁紧力不足、蜗杆脱齿的问题。12mm的钢带宽度意味着在布设管路时,接头处需要预留至少13mm的轴向安装空间,避免卡箍与周边的管路支架、其他阀体元件发生干涉。卡箍的锁紧头凸出于钢带外圆,安装时要注意凸台位置的径向空间预留,尤其是在管路密集排布的设备内部,要给螺丝刀操作留出足够的转动空间,若操作空间受限,也可配合套筒工具进行拧紧作业。
从工况适配角度来说,这类蜗杆式卡箍的抱紧力均匀,能够适配带增强层的橡胶软管、纤维编织软管、塑料软管等多种常见软质管路,在气动系统中,0.8MPa工作压力下的管路衔接使用这款卡箍完全可以满足密封要求,在车用冷却系统、润滑系统的管路接驳中,也能耐受一定的温度波动与行车震动,不会轻易出现松脱渗漏的问题。设计这类卡箍的三维模型时,需要重点关注蜗杆与钢带齿槽的啮合间隙,间隙过大会导致锁止后存在旷量,受震动时容易松脱,间隙过小则会导致拧紧过程卡顿,甚至出现齿形咬合磨损的问题;钢带的弯曲半径要与最小抱紧直径匹配,避免钢带收束到最小直径时出现塑性变形,导致重复拆装后无法恢复原有张紧力;锁紧头与钢带的连接部位要做圆角过渡,避免应力集中导致钢带在反复张紧过程中从根部断裂。在设备选型阶段,不能仅凭管路的公称直径选择卡箍规格,必须实际测量软管套入接头后的胀大外径,比如公称内径40mm的橡胶管,套入外径45mm的宝塔接头后,实际外径可能达到48mm左右,此时选择40-60mm调节区间的卡箍就非常合适,若选择调节区间下限过高的卡箍,会出现无法套入接头的问题,选择调节区间过大的卡箍,则会导致钢带重叠段过长,不仅浪费安装空间,还可能因为钢带重叠部位的凸起影响周边部件装配。
