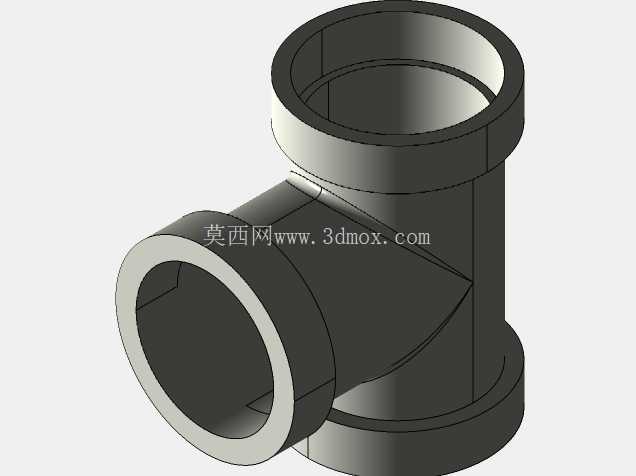

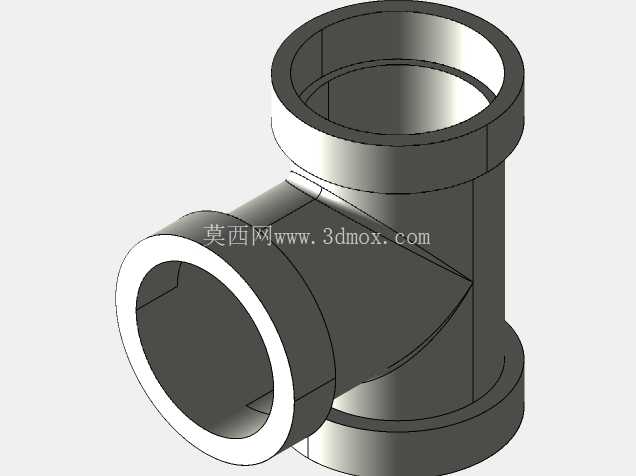

等径三通流体连接管件结构设计

　　在民用给排水、化工流体输送、暖通空调循环、工业制程管路系统中，三通类管件是实现管路分流、合流的核心基础配件，这款等径结构的三通，针对同管径管路的直角转向分流场景设计，三个连接端口尺寸完全一致，可直接对接同规格的管道，无需额外变径转接，能有效减少管路节点的泄漏风险点。从实际工程应用来看，这类三通常被用在建筑给排水的立管支管接驳、冷却循环水系统的支路分流、低压气体输送管路的节点分路场景，相比焊接式三通，这款一体成型的结构不存在焊缝腐蚀隐患，内壁过渡段做了圆弧导流处理，流体经过分流节点时的局部阻力系数更低，能减少管路系统的压损，降低输送泵的运行负载。

　　设计阶段首先要匹配对应公称通径的管道外径公差，三个端口的承插/对接尺寸严格遵循通用管路连接标准，端口处的加厚凸缘结构，一方面是为了提升连接部位的结构强度，避免安装拧紧时出现端口开裂，另一方面也为密封件的安装预留了定位空间，不管是采用粘接、热熔还是螺纹连接，凸缘端面都能作为密封压紧的基准面，保证连接后的密封可靠性。主体的三个筒体交汇区域，做了平滑的圆弧过渡补强，这一设计是考虑到管路运行时，交汇部位会受到来自三个方向的流体压力冲击，直角交汇的结构会产生明显的应力集中，长期承压运行容易出现开裂泄漏，通过大圆弧过渡的结构设计，既可以分散应力集中点，提升管件的承压能力，也能让流体在转向分流时的流态更平稳，减少湍流产生的振动和噪音。

　　从安装边界来看，这款三通的三个端口轴线互相垂直，整体外形轮廓规整，安装时不需要预留额外的操作空间来适配异形结构，相邻端口的间距经过优化，在狭窄的管路排布空间内，也能顺利完成对接操作，不会和相邻管路、安装支架产生干涉。建模过程中，首先以三个正交的轴线为基准，分别绘制三个等直径的筒体截面，通过拉伸生成基础筒体结构，之后对交汇区域做布尔合并，再对内壁的交汇棱边做倒圆角处理，模拟实际生产中的导流过渡结构，端口处的凸缘通过在端口位置绘制环形截面，沿轴线拉伸生成，最后对所有的棱边做工艺倒角处理，避免安装时划伤操作人员，也能去除建模过程中产生的尖锐边，让模型更符合实际生产的零件特征。

　　实际选型使用时，需要匹配管路的公称压力等级，这款一体结构的三通承压能力均匀，三个方向的承压极限一致，不会出现某一方向强度不足的问题，内壁的光滑过渡结构也不容易积存流体中的杂质，减少管路堵塞的风险，在对洁净度有一定要求的纯水输送、低压药液输送场景中也能适用。不同于异径三通需要匹配不同管径的管路，等径三通的三个端口通径完全相同，在需要对称分流的管路场景中，能保证两个支路的流量分配更均匀，不会因为通径差异导致支路流量偏差过大，在暖通系统的供回水支路分流、消防管路的节点布置中，这种等径结构的三通应用占比很高。建模时需要注意交汇区域的壁厚均匀性，不能出现局部壁厚过薄的问题，实际生产中不管是注塑成型还是铸造成型，壁厚不均都会导致冷却收缩不一致，产生零件变形或者缩孔缺陷，因此在构建模型时，要保证整个筒体的壁厚偏差控制在合理范围内，过渡区域的壁厚要和主体筒体保持一致，确保零件的结构强度均匀。
