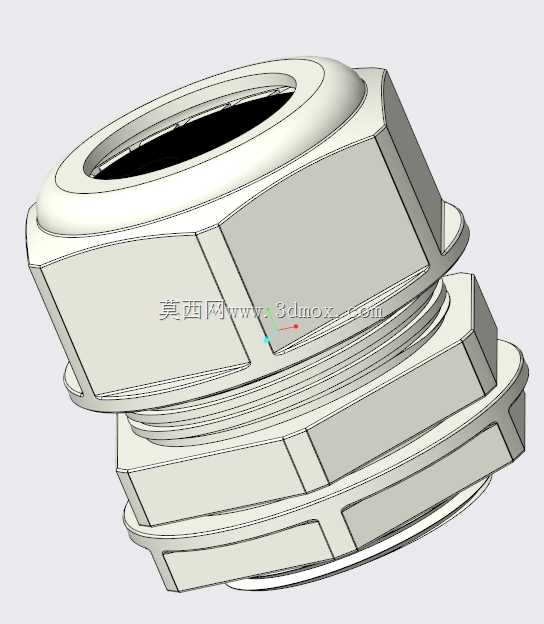

M32规格公制螺纹分体式电缆密封套结构

　　在工业电气柜、户外电控设备、自动化生产线布线以及各类需要线缆穿舱固定的场景里，电缆密封套是保障柜体防护等级、避免线缆受外力拉扯移位、阻隔粉尘水汽侵入设备内部的核心连接件，这款M32×1.5mm规格的公制电缆密封套，采用分体式结构设计，适配直径在对应夹持范围内的多芯电力电缆、控制电缆穿板安装需求。从实际工程使用的角度看，这类密封套的安装边界首先要匹配柜体上预制的M32公制螺纹安装孔，螺纹段长度需要适配不同厚度的安装板，避免出现螺纹啮合长度不足导致的锁紧失效或者螺纹过长干涉柜内部件的问题，设计时特意将六角锁紧部位的对边尺寸做了标准化处理，适配常规的开口扳手、套筒工具，现场安装时不需要特制工装就能完成锁紧作业。

　　分体式的结构设计，核心是解决传统一体式密封套在穿线时需要将线缆端部先穿过密封套主体、对于端部已经压接端子的线缆安装不便的痛点，拆分后的结构可以在线缆布设到位后，再将密封胶圈、压紧部件逐一套入线缆后完成组装，大幅降低现场布线的施工难度，尤其是在设备后期维护更换线缆时，不需要拆除线缆端部已接好的端子就能完成密封套的拆装，能有效缩短现场维护的停机时间。密封功能的实现依赖内部的锥形弹性胶圈，当外侧的压紧螺母旋紧时，胶圈受到轴向挤压力会产生径向收缩，均匀包裹住线缆外护套，既可以实现IP65及以上等级的防尘防水密封，又能对线缆形成足够的握持力，避免线缆受外部拉扯时出现移位、内部线芯拉脱的问题，设计时胶圈的压缩量控制在合理区间，既保证足够的密封抱紧力，又不会因为压缩量过大导致线缆外护套被压伤、长期使用出现护套开裂的隐患。

　　外形上采用六角主体加外螺纹的经典结构，主体六角部位的棱角做了小圆弧过渡，避免安装时划伤施工人员手部，同时也能减少边角处的应力集中，提升零件注塑或者金属压铸成型时的良品率。螺纹部分采用公制细牙设计，1.5mm的螺距在保证足够连接强度的同时，旋紧时的行程更短，安装效率更高，细牙螺纹的配合间隙更小，也能辅助提升连接部位的密封性能。在实际选型应用中，这类密封套不仅可以用在电气柜体的穿线部位，也可以适配接线盒、传感器安装座、户外灯具的线缆引出部位，只要安装面的开孔为M32公制螺纹规格，且线缆外径在胶圈的夹持范围内，都可以选用这款密封套完成线缆的固定与密封。设计建模过程中，需要重点关注几个配合尺寸的公差控制：首先是外螺纹与安装孔内螺纹的配合公差，需要选用中等精度的公差带，既保证旋合顺畅，又不会出现配合过松导致的密封失效；其次是内部胶圈的安装槽尺寸，需要根据胶圈的材质硬度、压缩率计算槽的深度与直径，保证胶圈受压后变形均匀，不会出现局部压不实或者过度压缩的问题；再者是分体部件之间的配合止口，需要保证同轴度，避免组装后出现偏斜，导致胶圈受力不均，影响密封效果和线缆的对中性。

　　从安装后的受力角度分析，当线缆受到垂直于轴线方向的外力时，密封套的压紧螺母与主体的结合面会将外力传递到安装板上，不会让外力直接作用在柜内的接线端子上，能有效保护内部电气连接的可靠性，这也是这类密封套在工业电气布线中被广泛应用的核心原因。很多现场布线出现的设备进水、线缆拉脱故障，往往都是因为密封套选型不当、安装时锁紧力矩不足或者结构设计不合理导致的，这款分体式结构在设计时就考虑到现场安装的容错性，即使施工人员的锁紧力矩存在一定偏差，也能通过胶圈的弹性变形补偿，保证密封和固定效果。另外，零件的所有边角都做了去毛刺处理，避免穿线时锋利的边角划伤线缆外护套，埋下绝缘破损的安全隐患，这些细节设计都是从长期工程应用的故障案例中总结优化而来，不是单纯的外形建模就能覆盖的设计要点。
