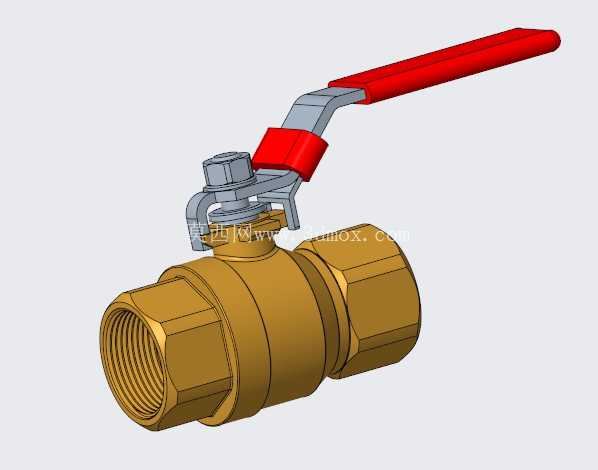

DN32一又四分之一英寸内螺纹黄铜球阀

在民用给排水、小型暖通循环、低压气动输送、轻型化工介质输送等诸多管路场景里，小通径手动球阀始终是截流控制的核心基础元件，这款DN32规格、1 1/4英寸内螺纹连接的黄铜球阀，就是针对这类中小管径管路的截流需求开发的结构方案。从实际工程应用的反馈来看，这类黄铜材质的内螺纹球阀，最常出现在家装给水支管、小型设备冷却水回路、车间压缩空气分支管路、小型燃油输送管路中，相比同通径的闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无缩径，介质流经的压力损失可以控制在极低水平，不会对管路的输送效率造成明显影响。

从结构设计的逻辑来看，这款球阀采用了最经典的两片式阀体结构，阀体与侧盖通过螺纹旋合压紧密封，相比一体式阀体，两片式结构的加工难度更低，内部密封件的装配与后期维护更换都更便捷，不需要破坏阀体与管路的连接就能完成内部密封件的替换。阀体选用黄铜作为基材，一方面是黄铜的切削加工性能优异，内螺纹的加工精度更容易保证，螺纹配合的密封性更稳定；另一方面黄铜的抗锈蚀能力在常规水、气、无强腐蚀性油类介质中表现足够可靠，不需要额外做表面防腐处理就能满足多数民用与普通工业场景的使用要求，同时黄铜材质的自重比同规格铸钢、铸铁球阀更轻，安装时对管路支架的载荷要求更低。

核心的截流密封结构采用了浮动球设计，球体为整圆通孔结构，通孔直径与公称通径基本匹配，避免了缩径结构带来的流阻增大、介质残留问题。球体两侧配置聚四氟乙烯材质的阀座，聚四氟乙烯的摩擦系数极低，启闭过程中球体与阀座的磨损量很小，同时材料本身的自润滑特性可以降低操作力矩，不需要借助额外的辅助工具，徒手扳动手柄就能完成启闭操作。阀杆部位采用了下装式防飞出结构，阀杆从阀体内部装入，即使在阀杆填料压盖松动、管路带压的情况下，阀杆也不会被内部介质压力顶出，从结构根源上避免了阀杆飞出的安全隐患，阀杆与阀体之间的密封采用双重O型圈设计，相比传统的填料密封，O型圈密封的预紧力更均匀，长期使用的泄漏概率更低，也不需要频繁压紧填料来维持密封性能。

操作执行部分采用了杠杆式手柄，手柄长度经过力矩匹配计算，在额定工作压力下，操作人员只需要施加很小的力就能完成90度旋转启闭，手柄表面包覆红色绝缘防护套，一方面可以在低温管路场景下避免操作人员直接接触金属手柄产生冻伤，另一方面醒目的红色也能快速识别阀门的启闭状态，当手柄与管路方向平行时为全开状态，垂直时为全关状态，现场巡检时不需要靠近阀门就能判断管路通断状态。手柄与阀杆的连接采用扁方配合加锁紧螺母的结构，避免长期操作后手柄与阀杆之间出现打滑空转的问题，锁紧螺母可以调整手柄的装配预紧力，消除长期使用产生的配合间隙。

从安装边界来看，这款球阀的两端均为G1 1/4英寸内圆柱管螺纹，安装时只需要在配套的外螺纹接头上缠绕合适的密封生料带或者加装密封垫片，直接旋合就能完成密封连接，不需要额外焊接或者法兰配对，安装效率很高，非常适合现场空间有限、不方便动火作业的管路改造场景。阀体的外部轮廓采用六角结构设计，安装时可以用普通活动扳手或者管钳夹持阀体完成旋紧操作，不需要专用的安装工具，六角结构的受力面均匀，安装过程中不容易出现阀体变形的问题。整体结构的轴向尺寸紧凑，相比同通径的法兰球阀，它的安装长度要短60%以上，在管路排布空间紧张的机柜内部、设备夹层里，这种紧凑结构的优势非常明显，不需要为阀门预留过多的安装操作空间。

在实际选型适配的时候，需要注意这款球阀的密封材质耐受温度范围，聚四氟乙烯阀座的长期工作温度上限在150摄氏度左右，不适合用于高温蒸汽管路，同时黄铜阀体的耐腐蚀性有限，不能用于输送强酸、强碱以及高浓度氯离子的介质，避免阀体出现腐蚀穿孔的问题。在三维建模过程中，这款模型完整还原了阀体的内部流道、球体的配合间隙、阀杆的密封结构、手柄的运动行程，在做管路装配干涉检查的时候，可以直接调用这个模型验证安装空间是否足够，手柄的启闭行程是否会和周边的管路、设备部件产生碰撞，提前规避现场安装时出现的干涉问题，减少现场整改的工作量。模型的细节处理上，还原了阀体表面的铸造圆角、螺纹的收尾结构、手柄的防滑纹理，不管是用于设备方案的展示渲染，还是用于管路系统的BOM统计，都能满足工程使用的精度要求，不需要再做额外的结构修正。
