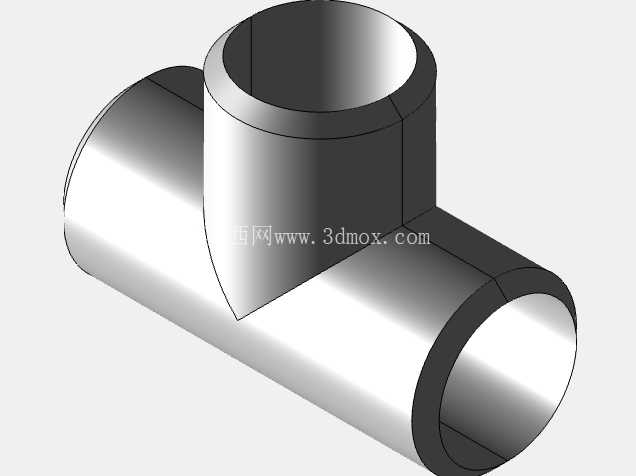

等径正三通金属管道连接件三维结构

在民用给排水、工业流体输送、暖通空调、化工介质传输等诸多管路系统中，三通类管件是实现管路分支转向的核心基础部件，本次呈现的等径正三通结构，针对同管径管路的直角分支场景做了完整的结构还原，建模过程完全参照实际管件加工的工艺逻辑搭建，没有做脱离生产实际的夸张简化。

从实际应用场景来看，这类等径正三通多用于主管道与支管道通径完全一致的管路布局中，比如建筑给排水系统中水平供水干管向垂直立管的分流、压缩空气管网中主干管向工位支管的气源引出、循环冷却水系统中主回路向支路换热设备的介质分流，都需要这类结构的管件完成管路方向的切换，相比采用弯头搭配短管拼接的分支结构，一体成型的三通管件泄漏点更少，流道过渡更顺畅，管路系统的运行可靠性更高。

从功能特性层面看，该模型还原了三通的核心流道结构：三个连接端的内径完全一致，主管为直通式等径直筒结构，支管垂直于主管轴线方向接入，支管与主管的相贯线位置做了平滑的圆弧过渡处理，没有直角突变结构，能够最大程度降低介质流经分支位置时的局部阻力，减少湍流产生的概率，降低管路运行过程中的振动与噪音。管壁厚度参照常规承压金属管件的标准取值，既能够满足中低压管路的承压需求，也不会因为壁厚过大造成材料浪费与安装负重增加。三个连接端的端面均为平直结构，可适配焊接、法兰连接、卡箍连接等多种常见的管路连接形式，建模时预留了足够的端面加工余量，匹配实际管件生产时的端面切削工艺要求。

设计思路上，整个模型以相贯线的几何计算为核心搭建逻辑，首先确定主管与支管的中心轴线位置，保证两轴线空间垂直相交且交点位于主管轴线的中点位置，随后通过布尔运算完成两圆柱筒的合并，再对相贯线位置的内外壁做圆角过渡处理，避免应力集中——这一点在实际工程中尤为重要，管路系统运行时的压力波动、温度变形产生的应力很容易在几何突变的位置集中，长期运行会造成焊缝开裂、管壁疲劳破损，平滑的过渡结构能够有效分散应力，提升管件的使用寿命。建模过程中没有忽略管件的拔模斜度与壁厚均匀性要求，整个管件的壁厚保持一致，不会出现局部壁厚过薄导致的承压不足问题，也不会因为局部壁厚过厚造成焊接时的应力不均。

从安装边界与外形尺寸来看，该三通的三个端口同轴度公差控制在常规管件的安装允许范围内，主管两端的端面平行度、支管端面与主管轴线的垂直度都满足管路安装的精度要求，安装时不需要额外做角度校正，只要保证相邻管道与对应端口同轴对齐即可完成装配。模型的整体外形尺寸参照常用的等径三通规格比例搭建，主管的总长度、支管的伸出长度都符合管路安装的操作空间要求，不会出现支管过短导致焊接操作空间不足、或者主管过长造成材料浪费的问题。在管路排布设计时，选用该类三通需要提前预留对应的安装空间：沿主管轴线方向需要预留至少两倍管径的安装操作距离，沿支管轴线方向需要预留至少1.5倍管径的操作空间，方便后期的连接施工与维护检修。另外在管路应力计算时，该三通位置需要作为管路的柔性节点考虑，因为分支位置的结构刚度相比直通管道更大，热胀冷缩产生的位移更容易在该位置产生附加应力，建模时还原的真实壁厚与结构刚度参数，也能为后续的管路应力仿真分析提供准确的模型基础。

对于结构设计从业者来说，这类基础管件的建模看似简单，实则需要兼顾工艺可行性、安装便利性、流体性能、结构强度等多方面的工程要求，任何一个细节的简化都可能导致后续生产、安装环节出现问题，比如相贯线位置的过渡圆角如果遗漏，不仅会增加流体阻力，还会在焊接时出现焊缝填充不均的问题；如果壁厚设置不均，会导致铸造或者冲压成型时出现缩孔、开裂等缺陷。该模型完整还原了实际等径正三通的所有结构细节，没有做不符合工程实际的简化，既可以用于管路系统的排布设计装配，也可以作为管件类产品建模的参考模板，帮助设计人员快速掌握这类相贯类管件的建模逻辑与工程设计要点。
