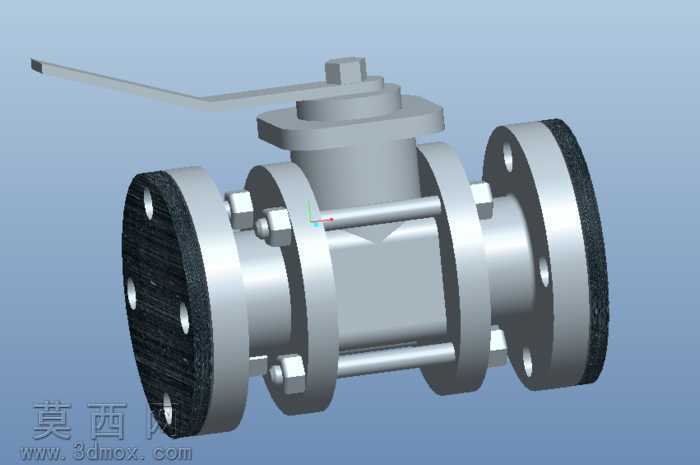

三片式法兰连接手动球阀三维结构设计

本作品为三片式法兰连接手动球阀的三维数字化建模成果，建模过程严格遵循工业阀门通用设计规范，以参数化建模思路完成全结构1:1比例还原。建模阶段首先梳理球阀核心功能逻辑：以带通孔的球体作为启闭件，通过阀杆带动球体绕阀杆轴线做90度旋转，即可实现管路介质的通断控制，三片式阀体结构采用左右对称的法兰端体与中间主阀体组合，通过均布的双头螺柱与六角螺母实现紧固连接，该结构设计便于后期阀门的拆解维护与密封件更换，无需将整阀从管路中拆卸即可完成内部检修。建模过程中对各部件的装配约束做了精准定义：阀杆与球体的连接部位采用扁方结构传递扭矩，避免转动过程中出现打滑失效；法兰端面上的螺栓孔采用圆周阵列特征完成均布排布，匹配通用法兰的安装尺寸标准；操作手柄采用长杠杆式结构，通过扁孔与阀杆顶端配合，降低手动操作的力矩需求。材质与渲染表现上，阀体、球体、阀杆、螺栓螺母等金属承压部件采用哑光不锈钢材质，还原工业金属的细腻磨砂质感，法兰密封面做了高精度的纹理处理，模拟实际加工后的粗糙密封面效果，手柄表面做了防滑纹理的细节刻画，提升模型的真实感。模型完整还原了球阀的内部流道结构，球体通孔与管路通径保持一致，实现全通径设计，可最大程度降低管路介质的流动阻力，密封结构包含阀体与端体之间的静密封、阀杆部位的动密封、球体与阀座之间的密封副，各密封位置的结构间隙与配合尺寸均按照实际装配要求做了参数化设定，既保证装配关系无干涉，也能直观体现密封结构的工作原理。整体建模过程兼顾了结构准确性与可视化表现，所有特征均采用可编辑的参数化特征构建，可根据实际工程需求调整通径、压力等级、连接尺寸等核心参数，适配不同工况的管路设计需求，模型装配层级清晰，各部件可单独导出用于工程出图、装配演示、虚拟仿真等场景，能够直观展现三片式法兰球阀的工作原理与结构组成，可用于工业产品展示、管路系统虚拟装配、阀门设计教学等多个领域。
