90度双法兰直角弯管结构设计

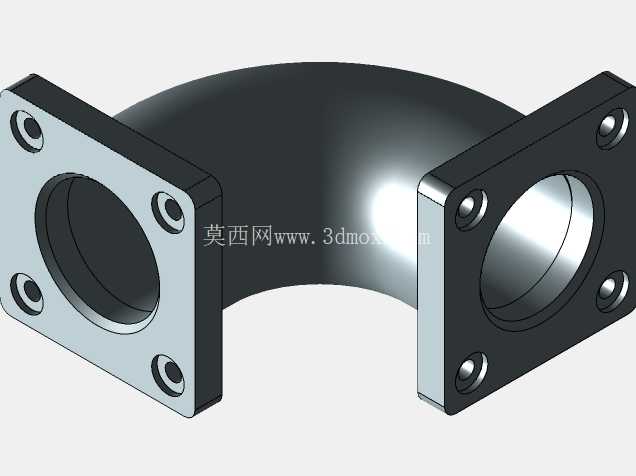

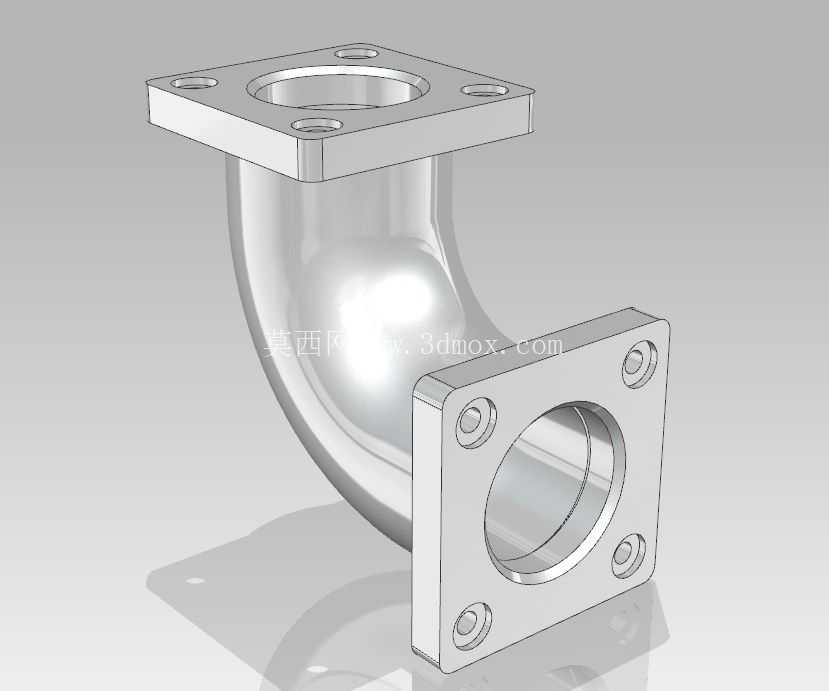

这款90度直角弯管采用双侧方形法兰连接结构，主要用于管路系统中需要完成垂直转向的流体、气体或颗粒状物料输送场景，常见于给排水管网、工业制程管路、油气输送分支、暖通空调送风排风系统等工况中，可在有限安装空间内完成管路走向的90度切换，避免管路弯折带来的流阻骤增问题。

从结构设计逻辑来看，弯管主体采用等径圆弧过渡结构，转弯处的曲率半径经过流场仿真优化，既不会因为曲率过小造成介质流经时的局部阻力飙升，也不会因为曲率过大占用过多安装空间，圆弧段的壁厚与直管段保持一致，可承受与同规格直管段相同的工作压力，避免转弯处成为整个管路的承压薄弱点。两端的方形法兰采用一体化成型设计，与弯管主体的衔接处做了圆角过渡处理，消除了焊接或拼接结构常见的应力集中问题，每个法兰面均设置4个对称分布的安装螺栓孔，孔位公差按照管路连接通用标准设计，可与同规格的法兰阀门、法兰管道、设备接口直接匹配安装，无需额外加工转接件。

在安装边界方面，双侧法兰的端面均设计有密封槽结构，安装时可配套对应规格的密封垫片，通过螺栓预紧力压紧垫片实现端面密封，可满足常规压力下的管路密封要求，不会出现介质渗漏问题。弯管的两个法兰端面分别朝向互相垂直的两个方向，安装时可根据现场管路走向选择水平进垂直出、垂直进水平出等不同安装姿态，法兰上的螺栓孔采用对称布局，支持45度间隔旋转调整安装角度，适配不同的螺栓对位需求。弯管整体的外部轮廓尺寸经过紧凑化设计，转弯处的外轮廓不会超出两端法兰的外边界范围，在密集排布的管路集群中安装时，不会与相邻管路产生干涉，可有效节省管路排布的占用空间。

从实际使用特性来看，这种法兰式连接的弯管相比螺纹连接、焊接连接的弯头，拆装维护更加便捷，当管路需要检修、改向时，仅需拆卸两端法兰的连接螺栓即可完成弯管的更换，无需对管路进行切割或焊接作业，尤其适合需要频繁调整管路布局、定期清理管路内部的制程场景。弯管内部的流道全程做了顺滑过渡处理，没有突兀的台阶或棱角，介质流经时不会产生明显的紊流或涡流，可减少输送过程中的压力损失，同时也能避免颗粒状物料在转弯处堆积堵塞，适合输送含固体颗粒的浆体、粉体类物料。在结构强度设计上，法兰与弯管衔接的位置做了局部加厚处理，可承受螺栓预紧时产生的局部压应力，长期使用不会出现法兰变形、衔接处开裂等问题，适配常规工业管路的工作压力范围，可在多数通用流体输送场景中稳定工作。
