弯管连接式手动蝶阀结构设计

该结构为管路系统中用于通断与流量调节的手动蝶阀组件，整体采用两端弯管对接的集成式布局，适配需要转向布设的流体输送场景，常见于化工介质输送、给排水管网、小型工艺装置的管路转向节点，可在不额外加装弯头管件的前提下完成管路90度转向与流体控制的双重功能，减少管路接头数量，降低泄漏风险点。

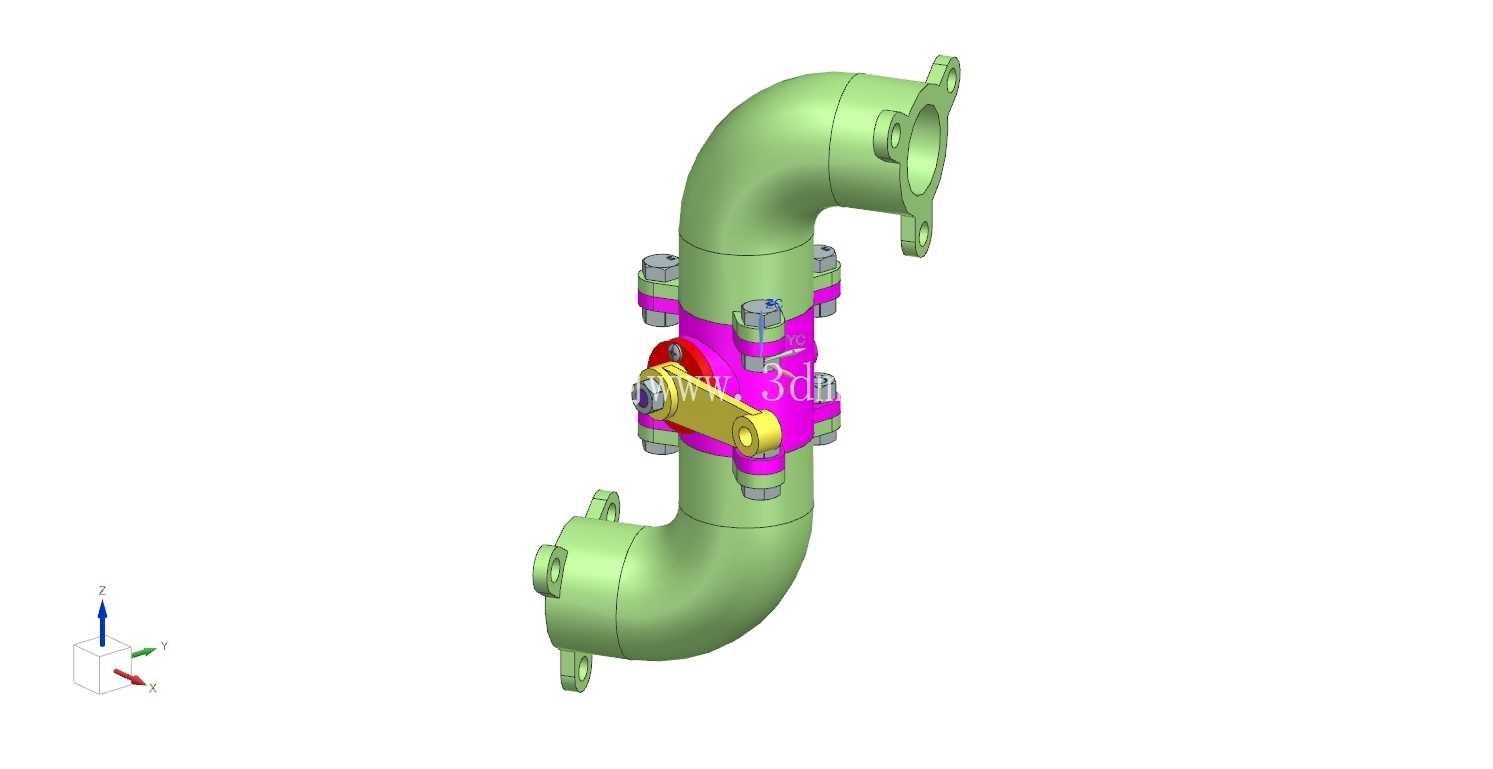

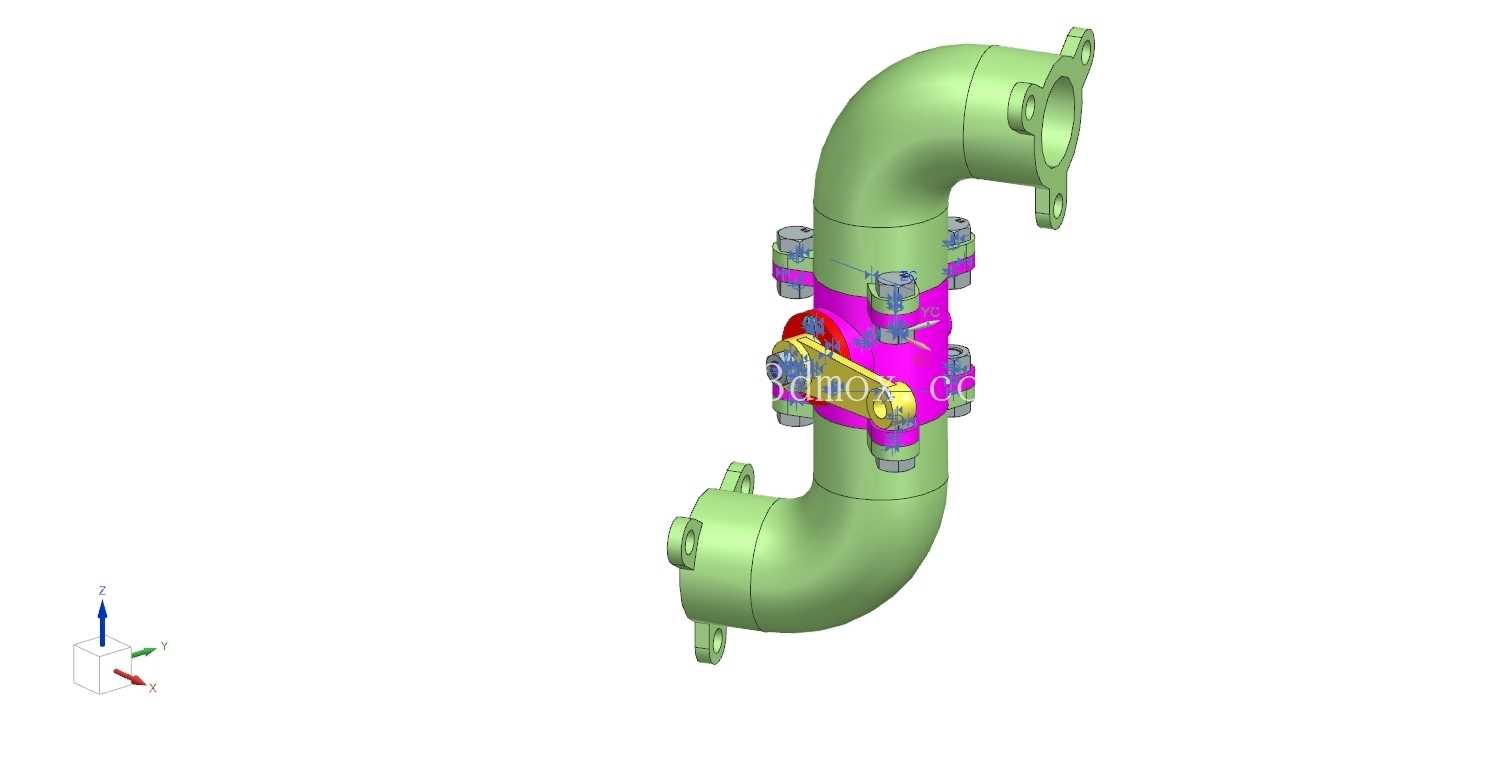

从功能实现来看，核心控制段采用对夹式蝶阀结构，中间紫粉色段为阀体夹持段，内置可绕轴旋转的蝶板，通过侧部伸出的金色手柄驱动阀杆转动，带动蝶板在0-90度范围内旋转，实现管路的全开、全关与中间开度调节，手柄自带定位结构可锁定在指定开度位置，满足不同工况下的流量调节需求。两端绿色弯管段采用带法兰凸耳的连接结构，法兰面预留螺栓安装孔，可直接与对应通径的外部管路法兰对接，安装时无需额外配置转接头，适配常规PN10-PN16压力等级的管路安装要求。

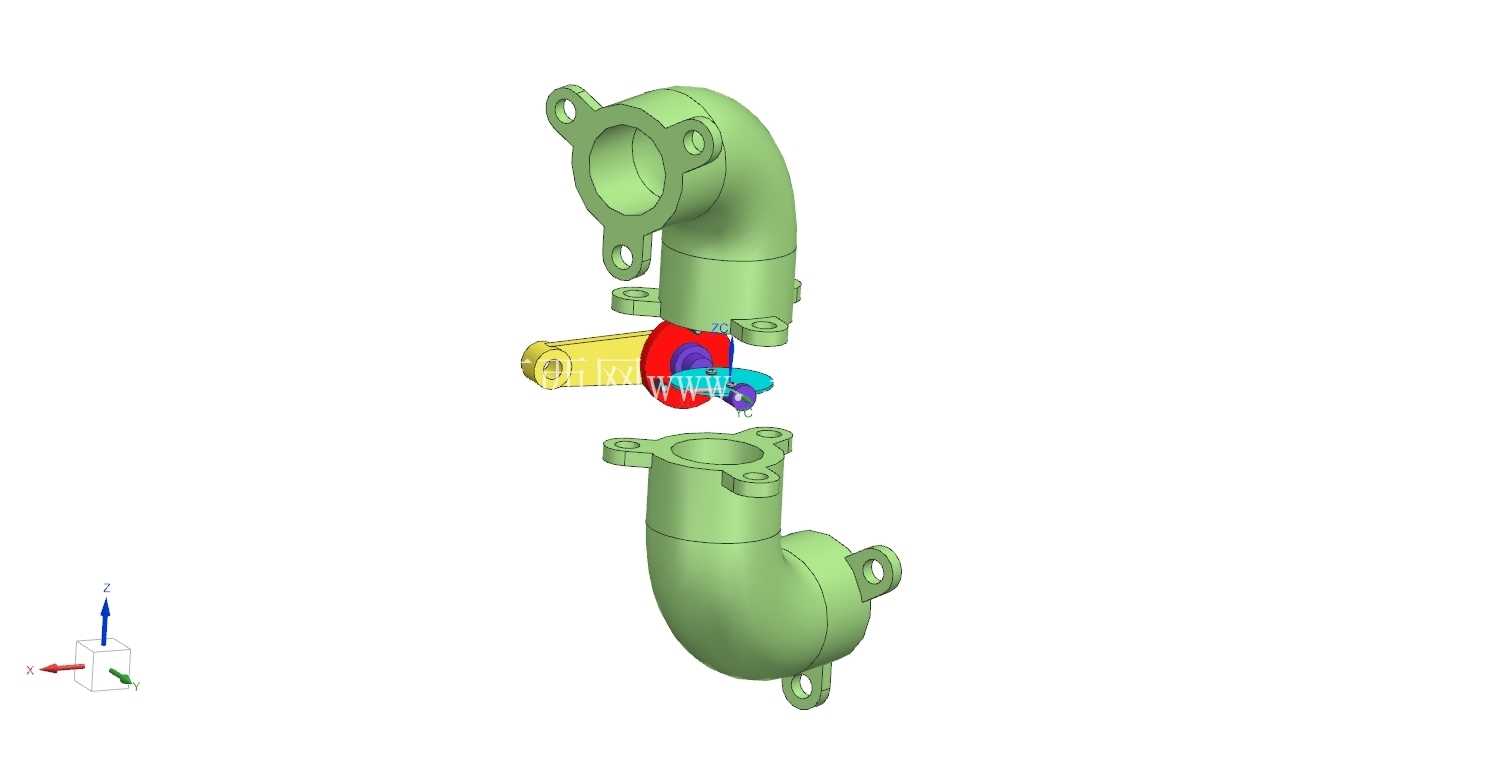

设计过程中优先考虑了装配与维护的便捷性，阀体与两端弯管采用分体式螺栓连接结构，周向均匀布置的螺栓紧固件将中间阀段与两端弯管压紧密封，密封面可根据输送介质特性选配橡胶、四氟等不同材质的密封垫片，满足不同温度、腐蚀特性介质的输送要求。整体流道采用等径圆弧过渡设计，弯管段的曲率半径经过流场校核，避免直角转向带来的流阻骤增与介质冲蚀问题，相比普通弯头加直通蝶阀的组合结构，流道内壁更顺滑，介质输送过程中的压力损失可降低15%左右，同时减少介质在管路转角处的淤积残留。

从安装边界来看，两端法兰的安装孔位采用标准通径的孔距设计，可直接替换同通径的常规弯管加阀门组合，安装时需预留手柄操作的侧向空间，手柄旋转范围内无其他管路或结构遮挡，保证手动操作时可完成全行程开关动作。整体结构的壁厚经过强度校核，可满足常规低压流体输送的承压要求，阀杆与阀体之间采用填料密封结构，长期使用出现泄漏时可通过压紧填料压盖完成密封补偿，无需整体拆解阀门。

结构建模过程中对各部件的装配干涉做了完整校验，螺栓安装预留了足够的扳手操作空间，法兰对接面的平面度、蝶板与阀座的配合间隙都按照实际加工装配公差做了预留，可直接用于指导后续的工程图输出与实物加工，装配完成后整体结构紧凑，相比分体式的弯头加阀门组合节省约20%的安装空间，尤其适合布设空间局促的小型工艺装置、设备内部管路集成场景。在实际工况应用中，该结构可适配水、油品、弱腐蚀性化工介质等多种流体的输送控制，手动操作无需额外配置气动或电动执行机构，成本更低，维护更简便，适合无需远程自动控制、操作频次适中的管路节点使用。
