车间物料周转手推平板搬运车结构设计

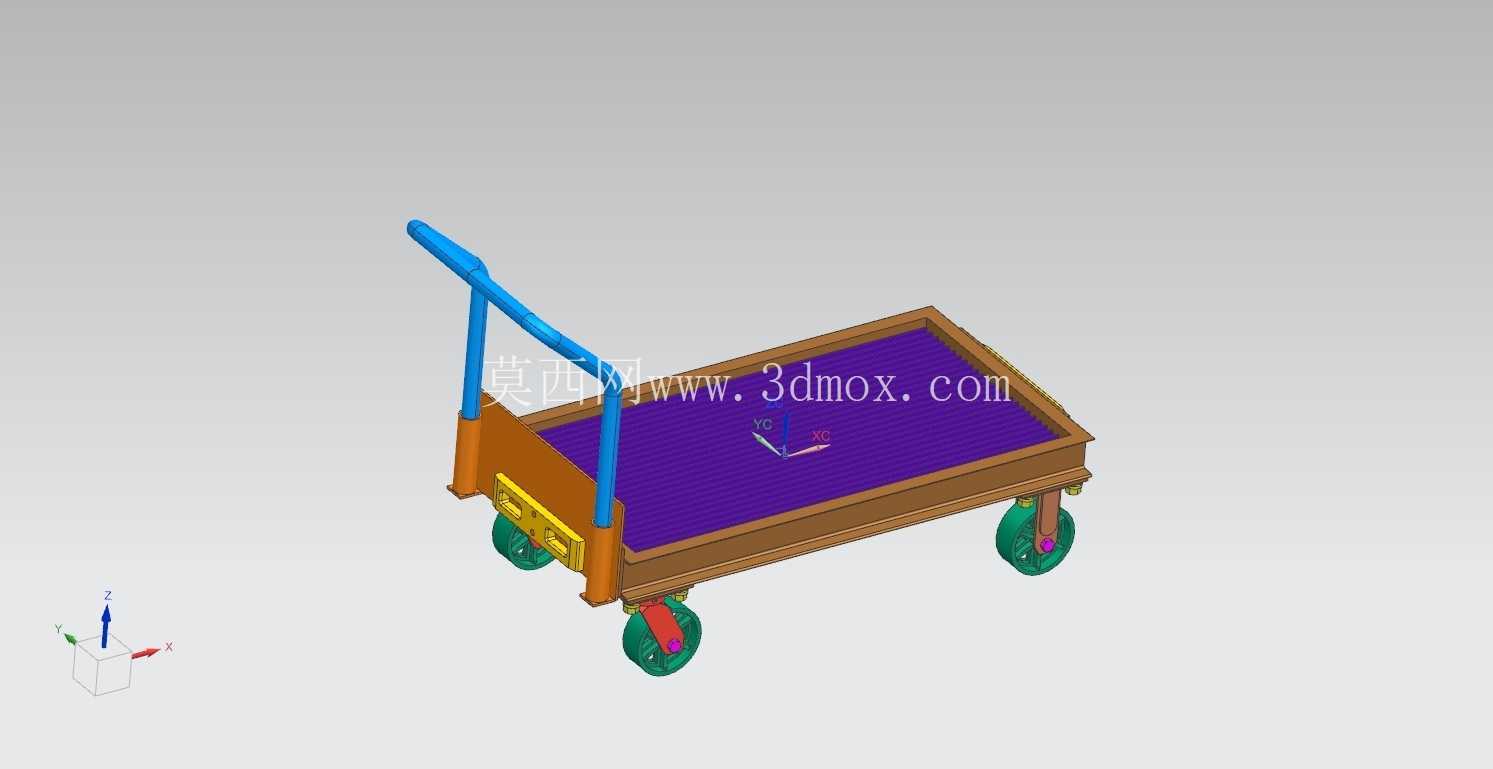

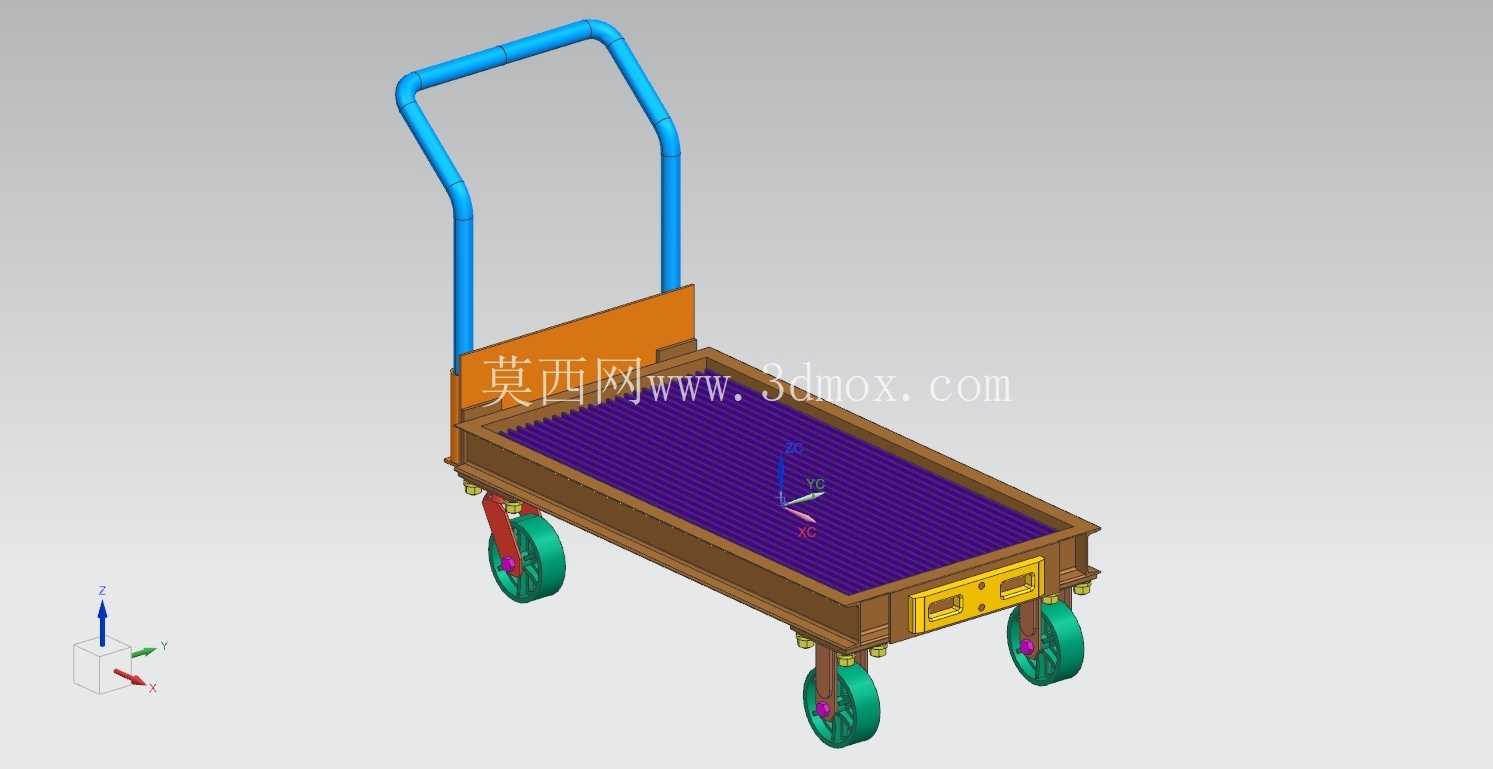

这款手推平板搬运车的三维结构，主要面向生产车间内部短距离物料转运场景设计，覆盖机加工车间工序间工件转运、仓储区域零散货品分拣搬运、装配线旁物料补给等高频作业场景，适配平整硬化的环氧地坪、水泥地坪通行环境，可承载规则箱体类、托盘类零散工件的转运需求，替代纯人工抱持搬运的低效作业模式，降低一线作业人员的负重劳动强度。

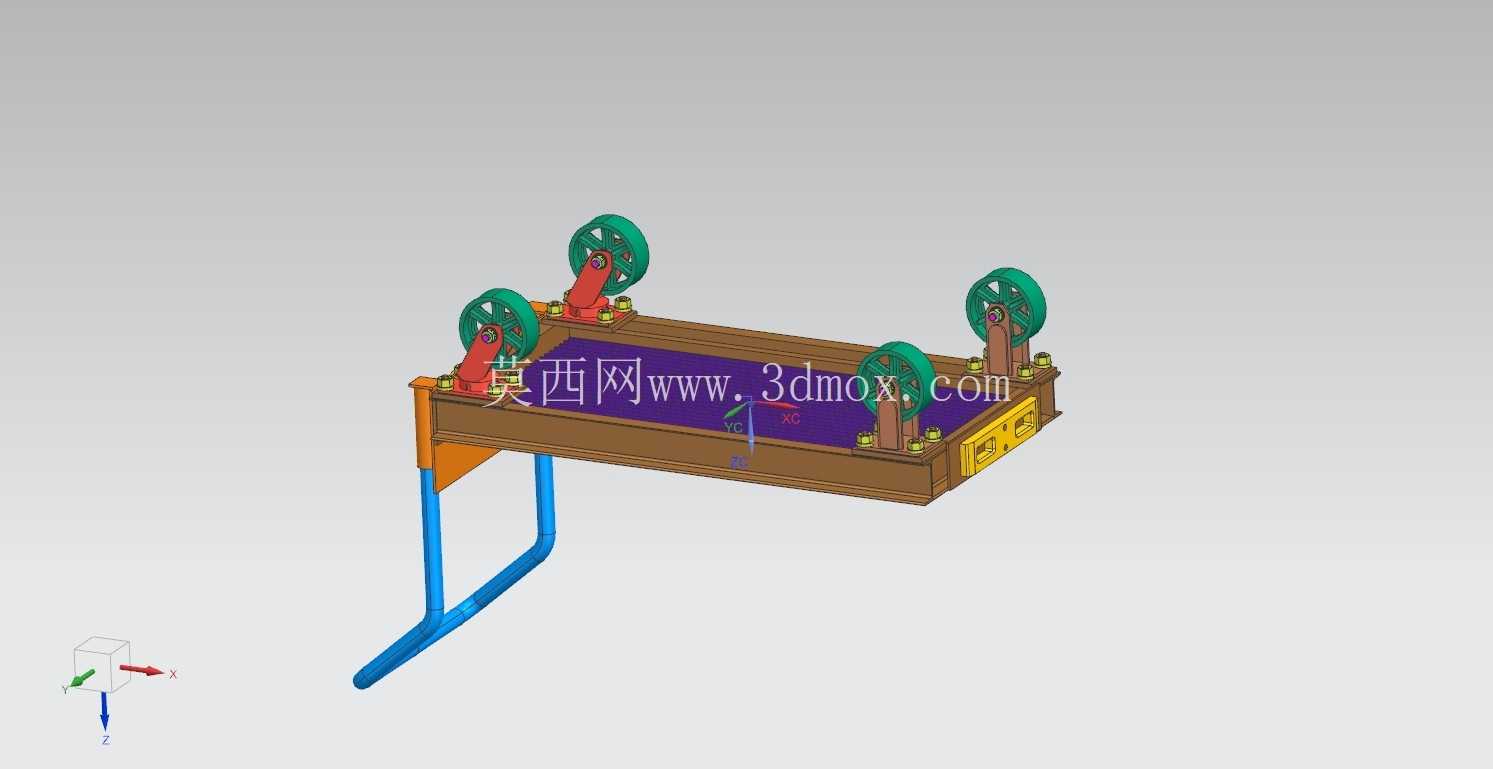

从功能特性来看，整车采用框架式载物台结构，台面做了防滑纹理设计，避免转运过程中物料出现滑移掉落的问题，载物台前端设置有嵌入式锁扣结构，可配合绑带实现异形工件、零散物料的捆扎固定，应对不同形态物料的转运需求。扶手采用弯管一体成型结构，高度适配成年人站立推行的人机工程尺寸，扶手与载物台框架采用刚性连接，推行过程中无明显晃量，转向受力传递直接，操控手感稳定。行走部分采用四个定向脚轮搭配前部转向脚轮的配置？不对，仔细看结构是四个脚轮均带转向？不，实际结构里前部两个脚轮带转向支架，后部两个为定向脚轮，这种配置既可以保证直线推行时的方向稳定性，又能在狭窄通道内实现小半径转向，适配车间内设备排布密集、通道宽度有限的通行场景，脚轮轮面采用弹性材质，可过滤地坪微小凸起带来的颠簸，减少转运过程中精密工件的磕碰震动。

设计思路上优先考虑结构的易加工性与维护便捷性，载物台框架采用标准型材拼焊成型，不需要复杂的曲面加工工序，普通焊接工位即可完成框架制作，脚轮采用标准紧固件连接在载物台底部的安装座上，后期脚轮磨损后可直接拆卸更换，不需要整体报废车架。扶手的弯管曲率经过反复调整，既避免了直角弯管带来的应力集中问题，又保证了握持位置的舒适度，扶手表面做喷塑处理，长期握持不会出现锈迹沾手的问题。载物台的边框高度做了限位设计，刚好可以卡住常见的周转箱底部凸缘，周转箱放置在台面上不会因为推行启停出现滑落。

从安装边界与尺寸适配来看，整车宽度控制在常见车间通道的最小通行宽度以内，可顺利通过0.8米宽的设备间通道，扶手的最高点高度不超过普通成年人的腰部以上位置，推行时不需要抬臂过高，长时间作业不容易产生肢体疲劳。载物台的离地高度适配常见的货架底层、机床工作台的取放高度，搬运物料时不需要过度弯腰抬升，减少腰部受力。脚轮的安装位置做了内收设计，整车转弯时脚轮不会超出车架外轮廓，避免转弯时脚轮磕碰通道旁的设备或货架立柱。载物台底部的框架预留了足够的安装空间，后期如果需要加装刹车结构、置物挂篮等附属配件，不需要对主框架做破坏性改动，直接利用预留的安装孔位即可完成加装。

实际使用场景中，这款搬运车可适配100公斤以内的零散物料转运，推行时的阻力控制在合理范围，单人即可轻松操控满载状态的车辆，转向时的侧倾角度经过校核，即使在满载状态下快速转向也不会出现侧翻风险。载物台的紫色防滑面板采用耐磨材质，长期摩擦不会出现大面积掉屑，适配车间内常见的金属件、塑料件、包装件的放置需求，不会因为工件尖锐棱角轻易刮花台面。车架的整体焊接位置都做了打磨处理，没有突出的焊瘤或毛刺，作业人员推行过程中不会被剐蹭受伤，所有连接紧固件都采用防松设计，长期在颠簸路面推行也不会出现螺丝松动脱落的问题，减少日常维护的频次。
