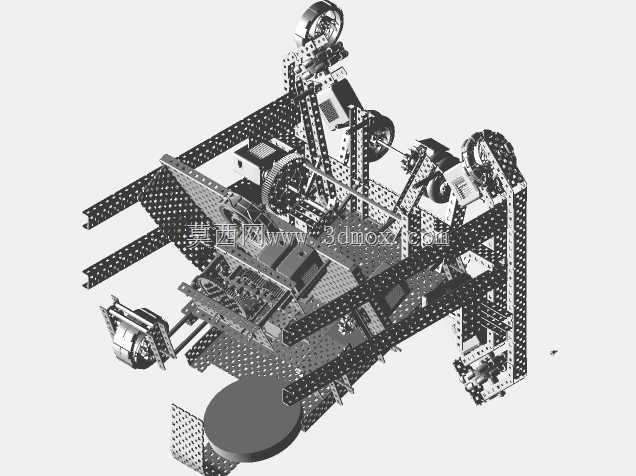

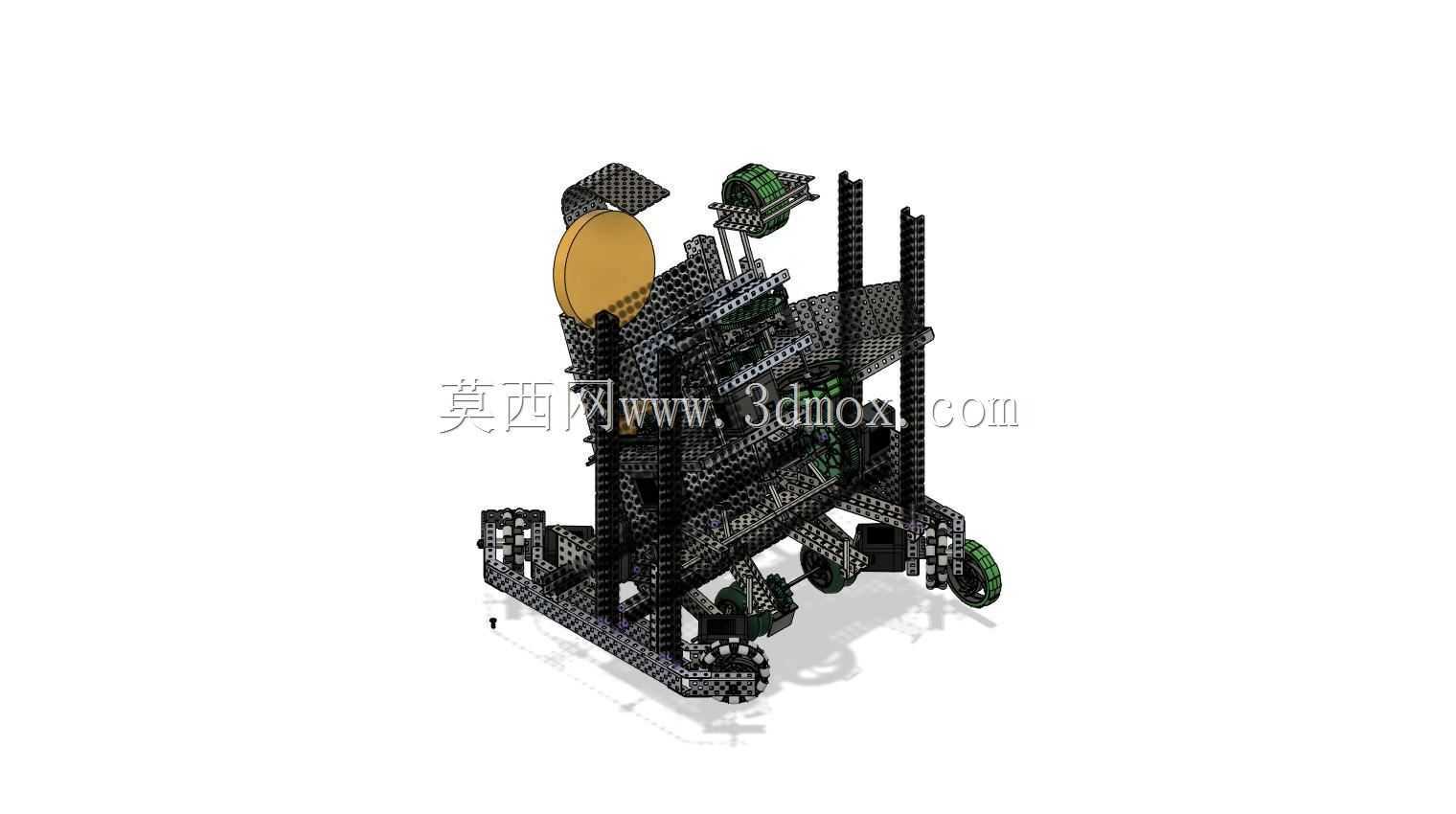

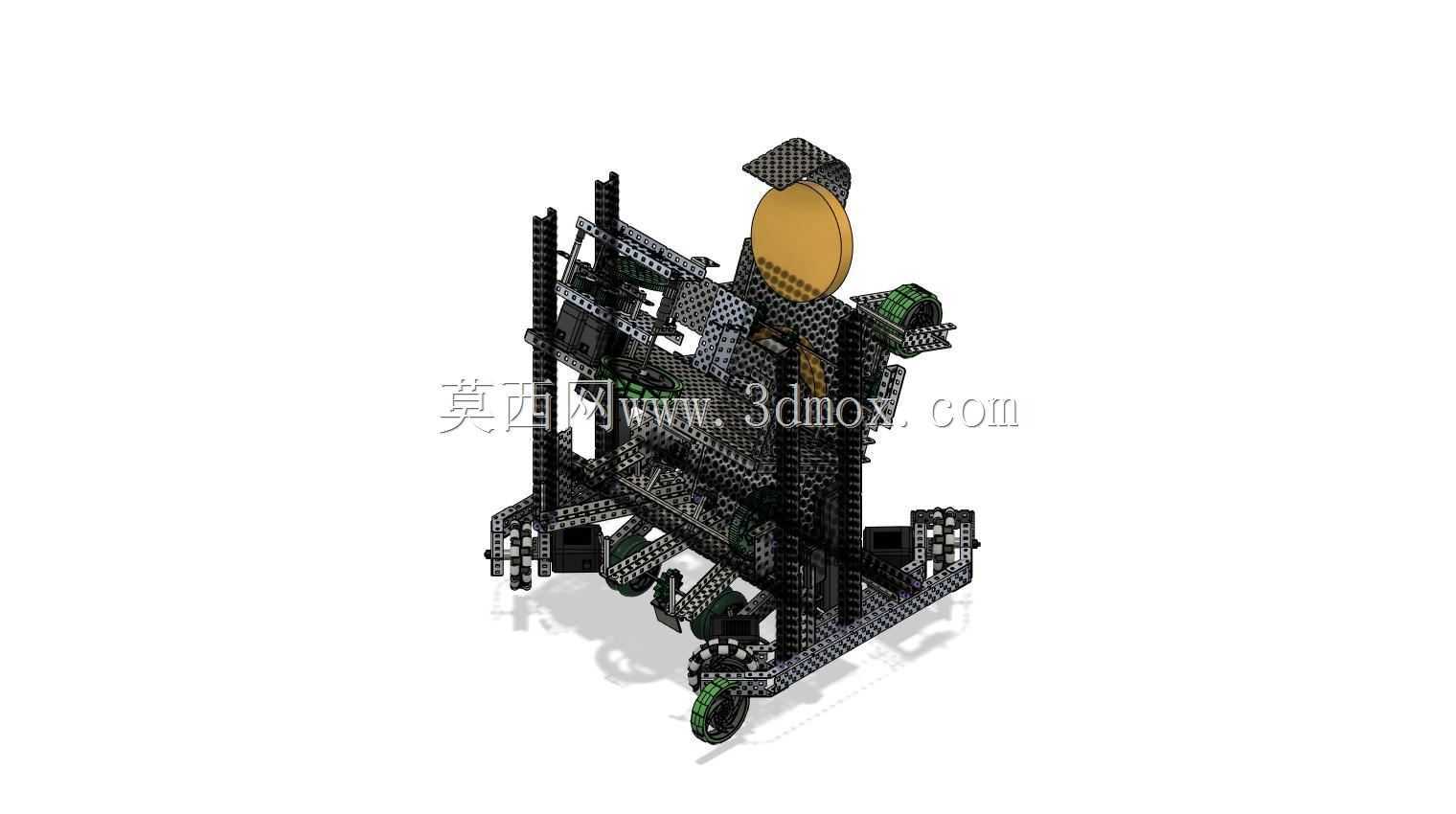

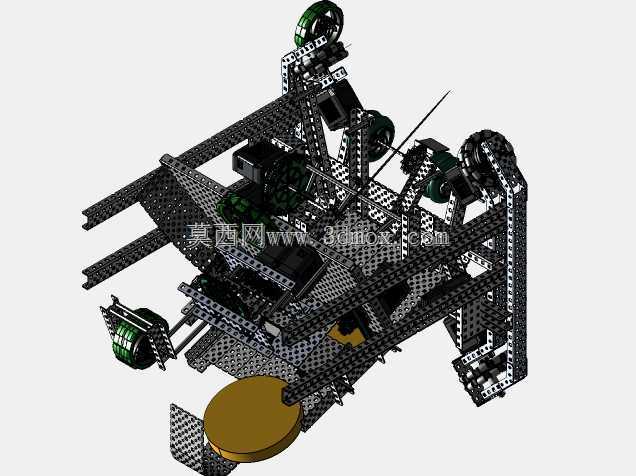

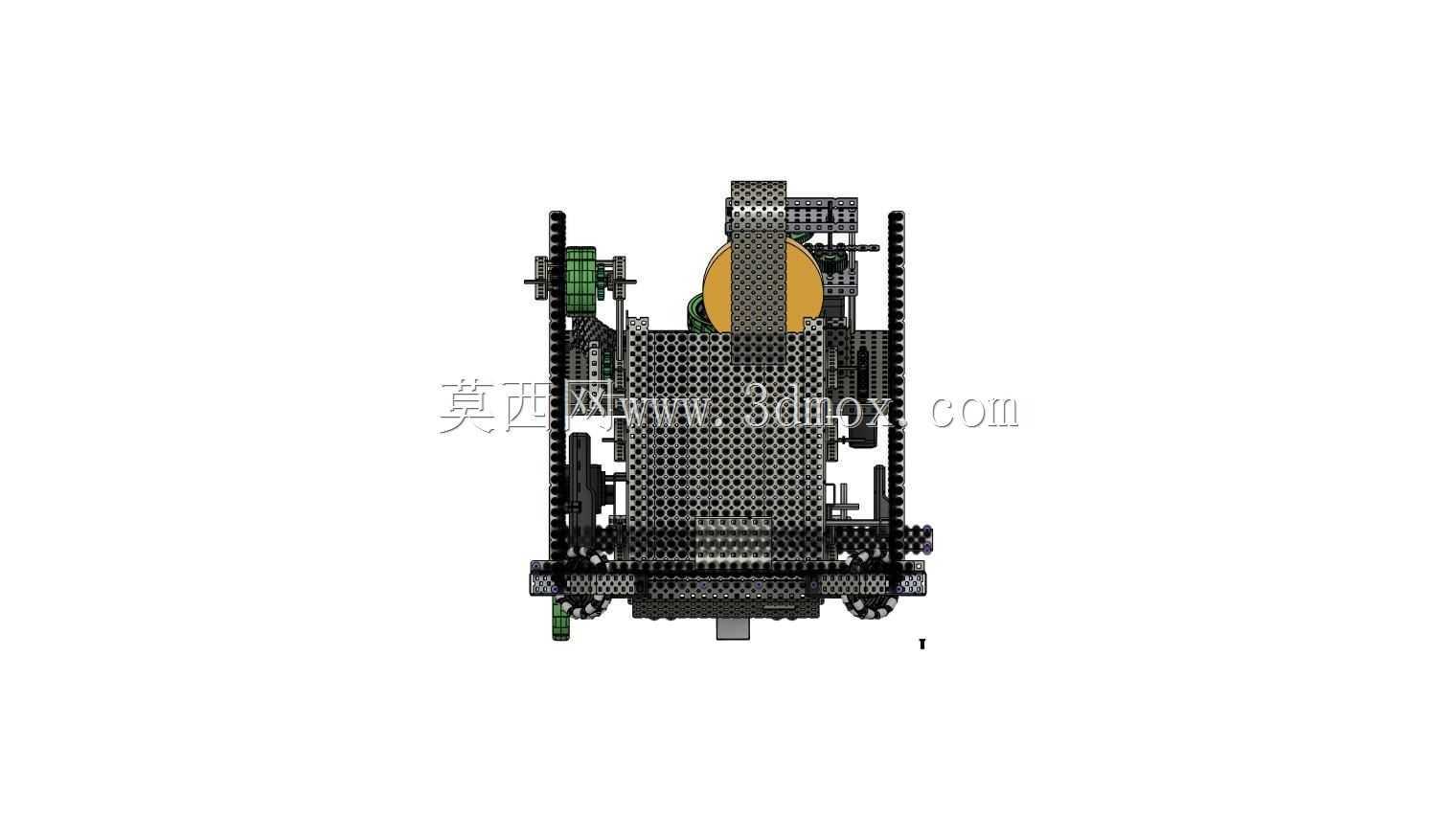

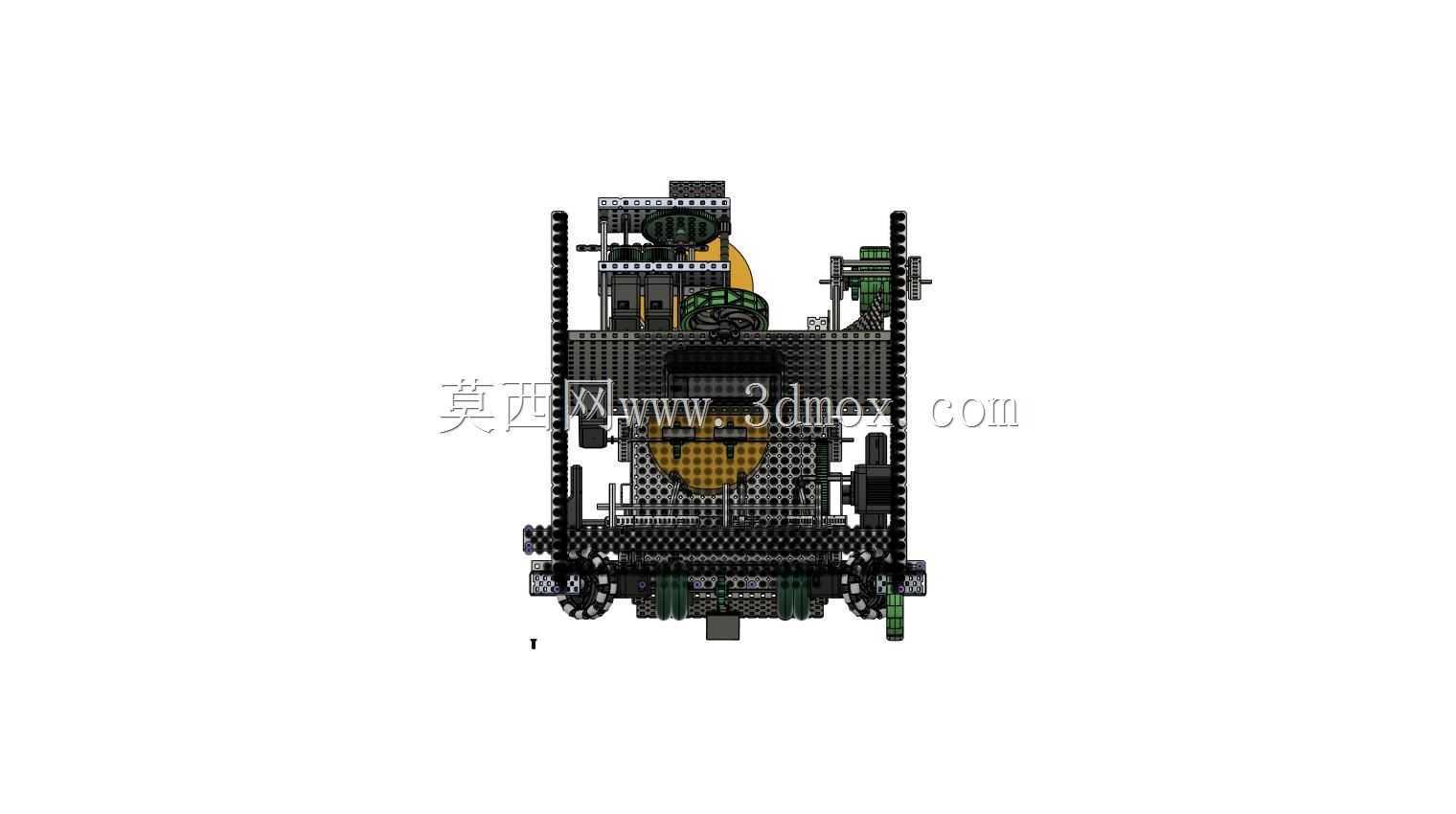

Vex竞赛旋转项目X-Drive底盘机器人结构

　　该机器人结构面向青少年工程技术竞赛的对抗类竞技场景开发，核心服务于场地内快速机动、目标物件拾取、投射作业的全流程任务需求，整体采用孔位标准化的型材搭建体系，所有结构件均通过标准紧固件完成连接，可根据赛场实际调试需求快速调整安装位置、修改执行端行程，适配不同场次的任务规则微调要求。

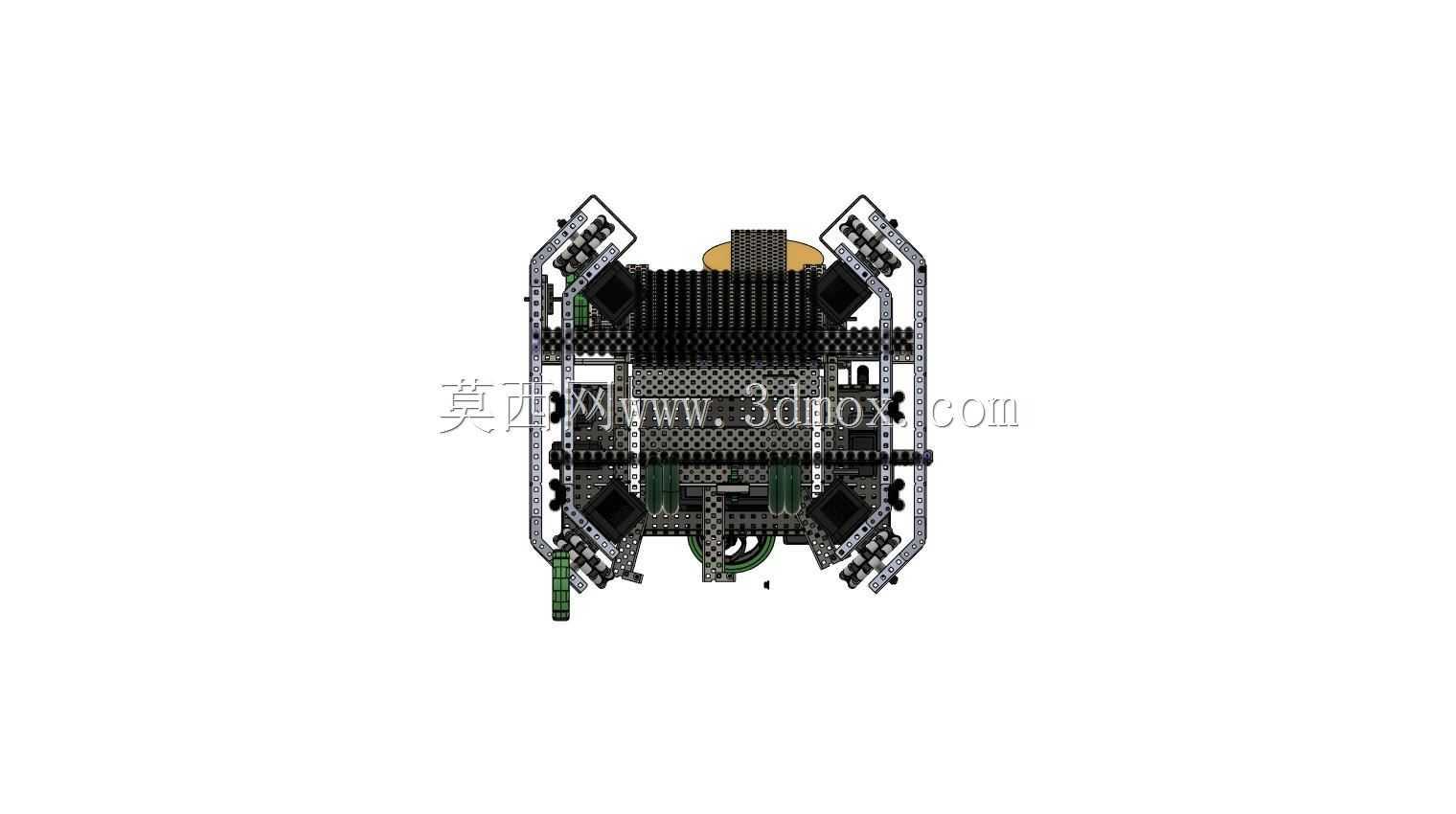

　　底盘部分采用X型全向轮驱动布局，四个驱动轮分别以45度夹角对称布置在底盘四角，相比传统差速驱动底盘，该布局可实现平面内任意方向的平移、零半径转向动作，在狭小的竞赛场地内可大幅缩短机动路径，规避场地障碍与对方机器人的对抗干扰，轮组安装座预留了多组调节孔位，可根据场地地面摩擦系数调整轮组压紧力，避免高速机动过程中出现打滑、丢步问题，底盘框架采用双层镂空结构设计，上层预留控制元件、电源模块的安装位，下层为驱动轮组、传动结构提供安装支撑，框架镂空区域既可以降低整体自重，也能为走线、传感器安装预留充足空间，底盘整体外轮廓尺寸严格匹配竞赛规则的尺寸边界要求，所有突出结构均做了圆角防护处理，避免对抗过程中出现结构卡滞、剐蹭场地围挡的问题。

　　上层执行机构采用多自由度连杆结构实现目标物件的拾取与投射动作，拾取端采用可调间距的夹持结构，可适配竞赛场景内不同规格的圆盘类目标物件，夹持接触面贴附防滑材质，保证高速机动过程中夹持的物件不会出现脱落问题，投射机构采用弹性蓄能结构，可通过调整弹性件预紧量改变投射距离，投射角度调节结构预留了多档位定位孔，调试阶段可根据场地投射点的距离快速锁定投射角度，无需每次调试重复校准参数。整机的电气元件安装位均做了分层隔离设计，控制主板、电源模块、驱动电机分别布置在不同的安装平面，避免动力线路与信号线路出现交叉干扰，所有走线均通过型材自带的走线槽完成固定，避免机器人运动过程中线缆被运动部件剐蹭、拉扯造成断路故障。

　　结构设计阶段充分考虑了竞赛场景下的快速维护需求，所有易损部件均采用快拆式安装结构，单个轮组、执行端部件的更换无需拆解整机主框架，可在赛事规则允许的短暂停时间内完成故障部件更换，降低赛场故障带来的失分风险。整机的重心经过多轮调试优化，所有重型部件均布置在底盘下层区域，上层执行机构尽可能采用轻量化镂空结构，保证机器人在高速转向、急停、对抗碰撞过程中不会出现侧翻问题，投射作业时的整机稳定性也能得到保障，不会因为后坐力出现整机移位影响投射精度。传感器安装位分别布置在底盘四周与执行机构末端，可根据赛事需求加装场地定位传感器、物件检测传感器，为自动程序阶段的自主运行提供检测支撑，所有传感器安装支架均采用可调式结构，可根据检测需求调整传感器的安装高度与检测角度。
