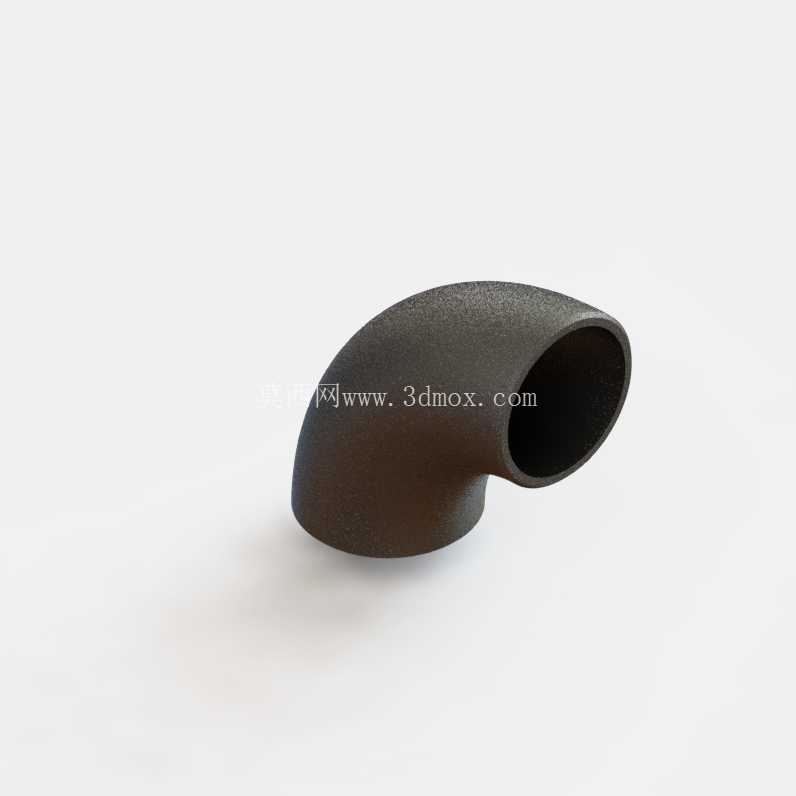

90度长半径碳钢对焊弯头结构设计

在工业管道系统的布设作业中，90度长半径对焊弯头是改变管路介质流向的核心承压连接件，这类弯头的曲率半径为公称通径的1.5倍，相比短半径弯头，介质流经时的局部阻力系数更低，流态更平稳，能有效降低管路运行时的压损与湍流冲蚀，广泛应用于石油化工、市政给排水、热力输送、工业循环水、压缩空气管网等多种管路场景中，尤其适配中高压、长距离输送的管路工况，可适配碳钢类无缝钢管的焊接安装需求。

从实际工程应用的角度看，这类对焊弯头采用BW对焊连接形式，连接端与配套钢管做等壁厚坡口处理，焊接后连接强度高、密封性能可靠，不存在螺纹连接的渗漏隐患，也不像法兰连接需要额外占用安装空间、增设密封垫片，在长距离架空敷设、地埋敷设的管路上都能稳定适配。长半径的结构设计让介质转向时的流向过渡更平缓，对于输送含固体颗粒的浆液、高粘度流体的管路，能大幅降低介质对弯头内壁的冲刷磨损，延长管路配件的更换周期，减少运维阶段的停机检修成本。

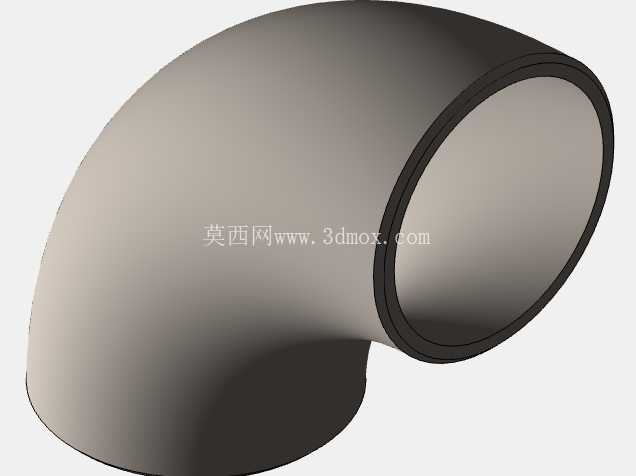

在结构设计层面，这类弯头的本体采用推制成型工艺对应的三维结构设计，两端的对接坡口角度、钝边厚度严格匹配对应压力等级的钢管焊接要求，弯头本体的壁厚从两端到背部曲率最大处做均匀的壁厚增厚过渡，因为介质转向时弯头背部承受的介质冲刷与压力冲击最大，合理的壁厚分布既能保证整体承压强度，又能避免不必要的材料浪费。弯头的端口圆度、端面垂直度都控制在管路安装的公差范围内，现场组对焊接时不需要额外做大量的修口调整，能有效提升现场管道安装的作业效率。

从安装边界来看，这类弯头的安装占用空间需要结合曲率半径计算，以对应公称通径的规格为例，弯头两端的中心距为1.5倍公称通径，现场布设管路时需要提前预留对应的安装空间，避免与周边的管线支吊架、其他设备构件产生干涉。焊接安装时需要注意对口错边量控制在壁厚的10%以内，焊接完成后按照管路压力等级要求做对应的无损检测，确保焊口质量满足承压要求。在管路支吊架的布设上，弯头两侧的直管段需要合理设置固定或滑动支架，避免管路运行时的热胀冷缩应力集中在弯头焊口位置，造成焊口拉裂失效。

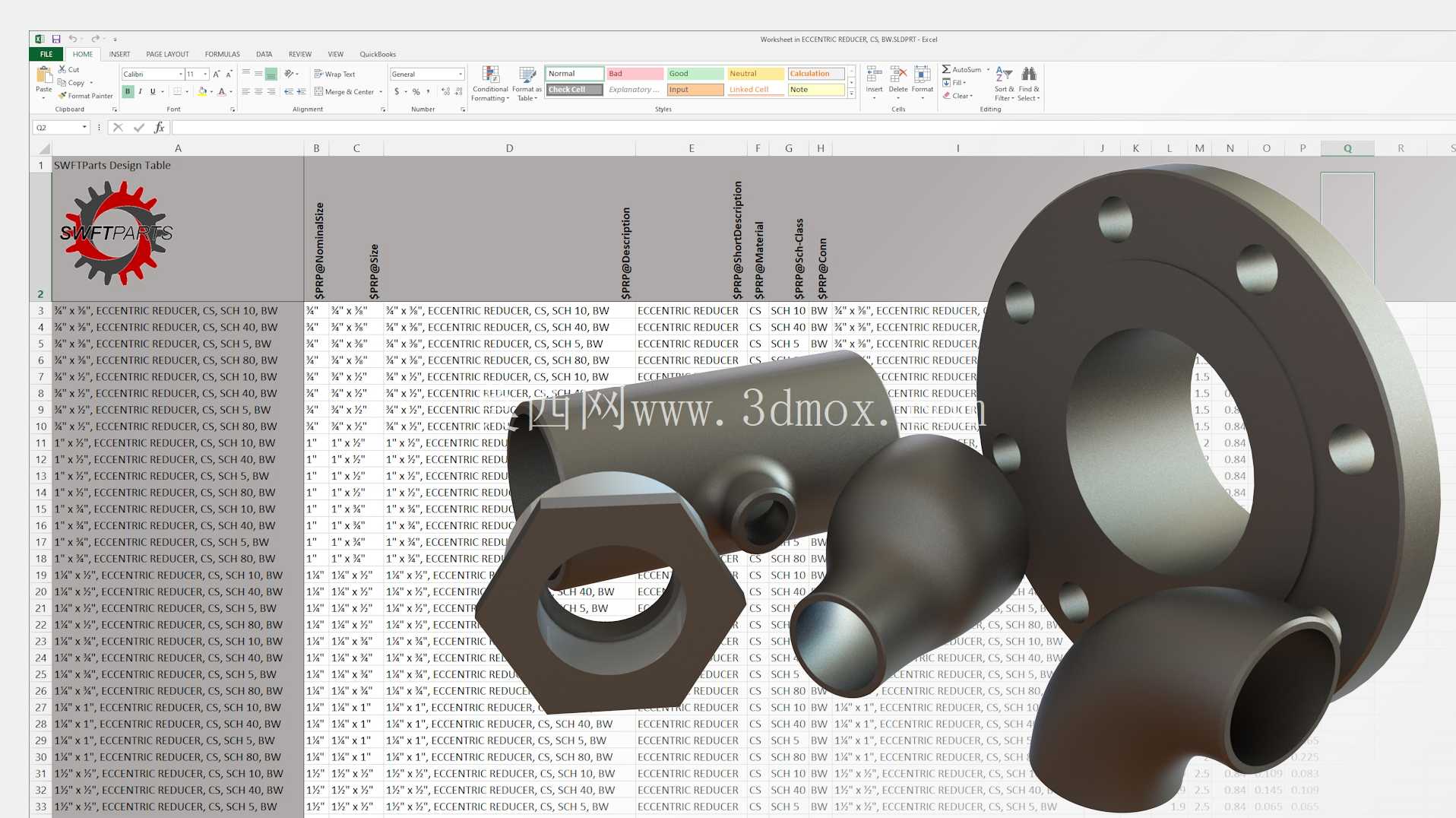

在不同的工况应用中，这类碳钢弯头可以根据输送介质的特性做对应的表面处理，比如普通输水、压缩空气管路做基础的防锈漆涂装即可，输送腐蚀性介质的场景可以在弯头内壁做衬塑、衬胶处理，高温热力管路则可以搭配对应的保温层结构，适配不同的工程需求。多配置尺寸的参数化模型设计，能覆盖常用的管路通径规格，设计人员在做管路三维布线时，可以直接调用对应规格的模型完成管路装配，不需要逐个建模，大幅提升管路设计的效率，同时模型自带的安装尺寸参数能直接为现场的预制加工、安装定位提供准确的参考依据，减少设计与现场施工的尺寸偏差。

实际选型过程中，需要结合管路的设计压力、设计温度、输送介质特性匹配对应的弯头壁厚等级，长半径弯头优先应用在泵出口、管路流速较高的转向位置，降低局部阻力对管路输送效率的影响，在安装空间受限的场景才会考虑替换为短半径弯头，这点在管路初步设计阶段就需要结合空间布局做综合考量，避免后期施工时出现安装空间不足的问题。对焊连接的形式也让这类弯头的适用压力范围更广，从低压的循环水管路到中高压的工艺管路都能适配，是管路系统中应用最广泛的转向连接件之一。
