雅各布式不锈钢喉箍紧固连接件

在流体输送管路的装配场景里，这类喉箍是解决软硬管衔接处密封防脱的核心小零件，不管是民用给排水、小型气动回路、车用油路还是低压化工输送管路，但凡涉及橡胶管、硅胶管、PVC软管和硬接头的对接，都离不开这类紧固配件的加持。很多刚入行的结构设计人员容易忽略这类小标准件的选型，总觉得随便找个卡子箍上就行，实际现场运维里超过三成的管路渗漏、软管脱开故障，都源于喉箍选型不对、安装边界没算准。

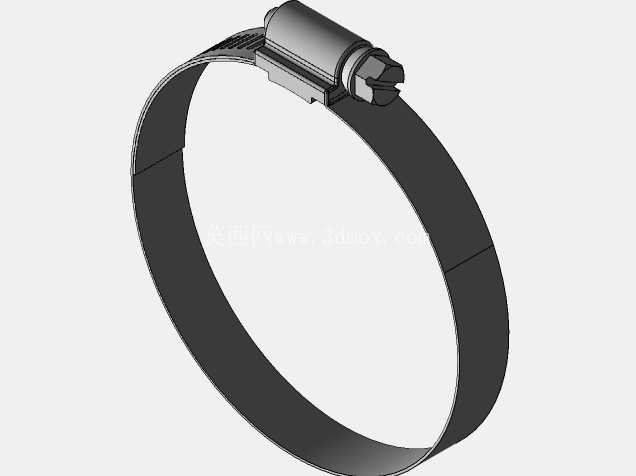

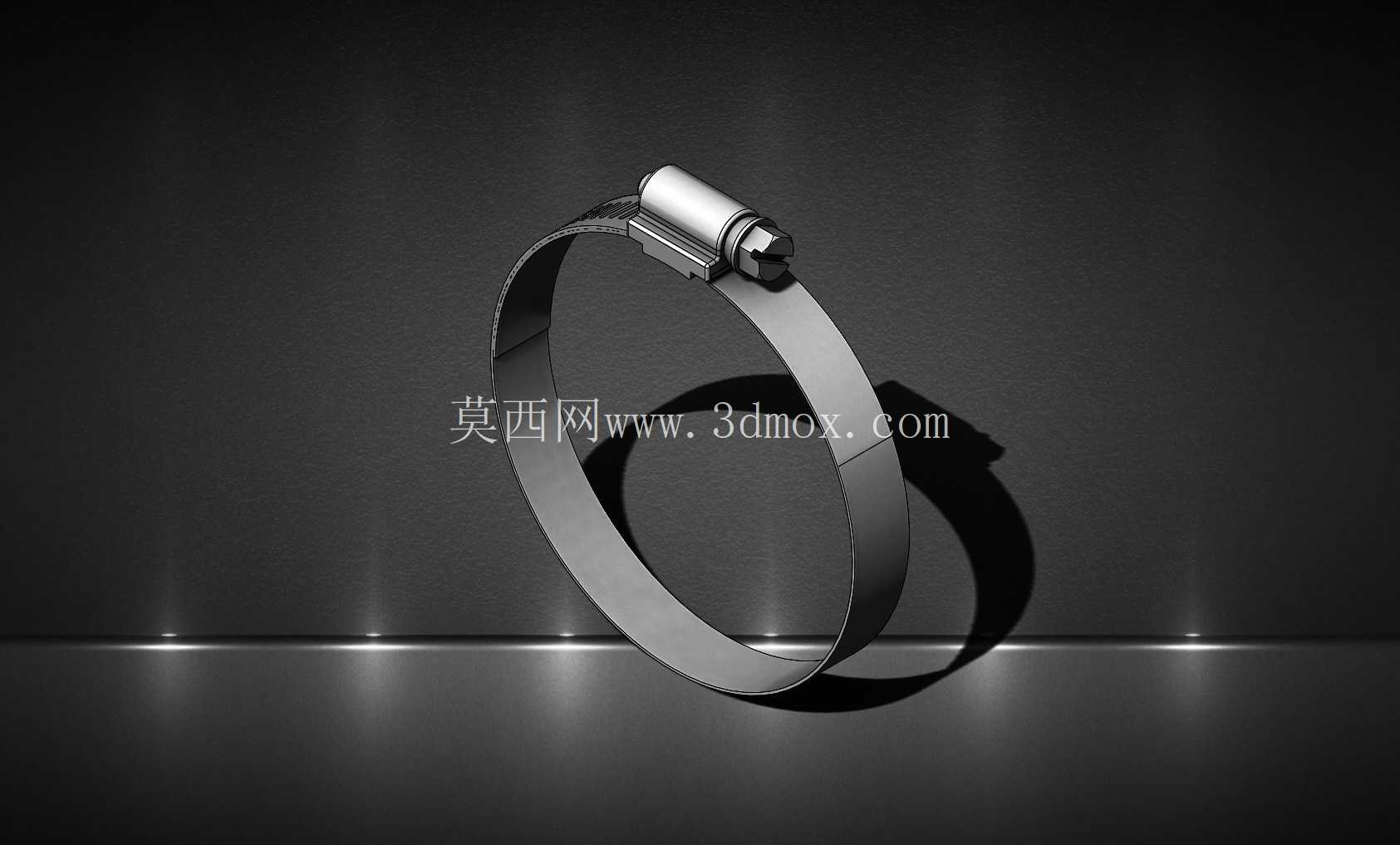

这款喉箍采用蜗杆传动的锁紧结构，钢带整体做了圆弧卷边处理，不会像廉价冲压喉箍那样在拧紧时割伤软管外壁，哪怕是壁厚较薄的硅胶软管，在额定拧紧力矩下也不会出现钢带嵌切管壁的问题。锁紧端的蜗杆座和钢带采用点焊加固，能承受更大的锁紧拉力，不会在持续张紧状态下出现座体脱落的失效情况。蜗杆头部的槽型适配常规十字螺丝刀和小型套筒，现场安装不需要专用工具，不管是产线批量装配还是售后现场维修，都能快速完成锁紧操作。

从设计逻辑上看，这款喉箍的钢带采用等宽设计，整圈抱紧力分布均匀，不会出现局部压力过大导致的软管变形缩径问题——很多劣质喉箍拧紧后会在软管表面压出很深的勒痕，时间长了软管会在勒痕位置出现老化开裂，这款的钢带宽度匹配对应管径的软管壁厚，抱紧时压力分散在整圈接触面上，既能保证密封所需的压紧力，又不会损伤软管本体。蜗杆的螺距经过匹配设计，拧紧时每旋转一圈钢带的收紧量适中，不会出现微调时收得太快导致拧过劲的情况，现场安装时可以精准控制抱紧力度，对于壁厚公差稍大的非标软管，也能通过微调蜗杆行程找到最合适的锁紧位置。

安装边界上，这款喉箍适配的软管外径区间覆盖了常规4英寸级别的雅各布软管规格，选型时需要注意，喉箍的自由状态内径要比待装软管的外径大2-3mm，方便套装的时候能顺利滑过软管端部，不要选自由状态内径刚好等于软管外径的型号，不然现场装配时很难把喉箍推到密封接头的定位凸台位置。拧紧力矩要控制在对应材质的推荐范围内，不锈钢材质的这款喉箍，额定拧紧力矩下能承受1.2MPa以内的管路静压，完全满足低压流体输送的密封要求。安装位置要对准接头上的密封凸台中部，不要偏到凸台边缘，不然加压的时候容易出现软管从凸台处滑出的问题。另外要注意，这类喉箍不适合用于硬管和硬管的对接，也不能用于有强脉冲压力的液压回路，它的适用场景是持续静压或者小幅压力波动的低压管路，在气动控制回路、车用冷却水管路、小型设备的给排水管路里使用，可靠性远高于普通的铁丝扎带和塑料卡扣。

建模的时候要注意钢带的折弯圆角，不能做直角折弯，不然实际生产时钢带折弯处会出现应力集中，反复开合几次就会断裂；蜗杆和钢带齿的啮合间隙要留0.1mm左右的装配公差，不能完全零间隙，不然实际生产出来的产品会出现蜗杆拧不动的卡滞问题；锁紧端的螺丝头部要做倒角处理，方便工具对位。很多新手建模的时候会把钢带做成完全闭合的正圆，实际自由状态下的喉箍钢带是有轻微椭圆度的，这个细节如果没做出来，后续做装配动画或者工程图导出的时候，会和实际产品的状态有偏差，给生产端造成误解。
