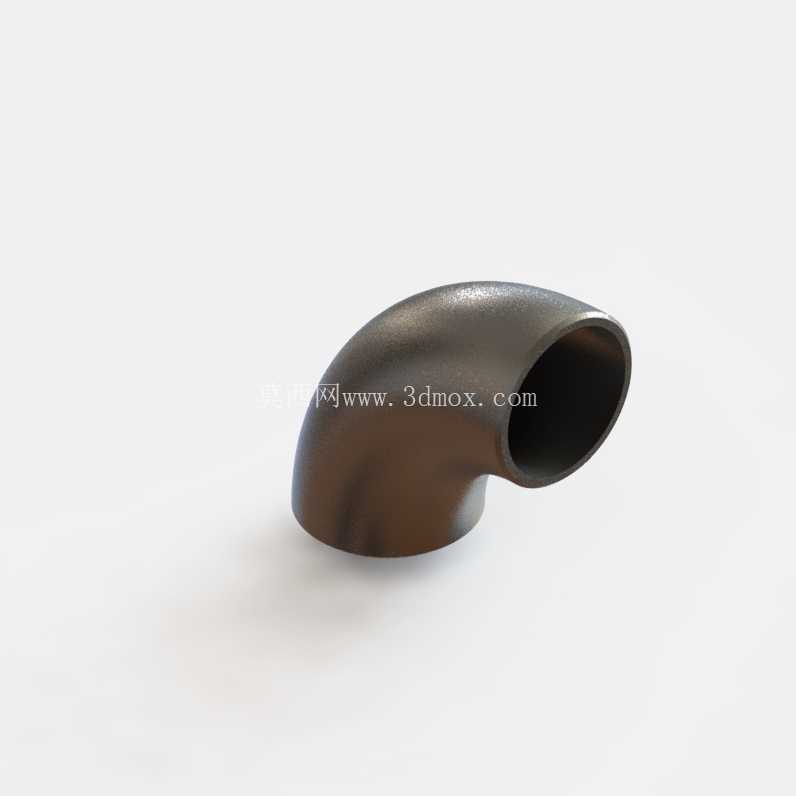

90度长半径不锈钢对焊弯头结构设计

在工业流体输送系统的管路布局中，弯头是改变管路介质流向最常用的连接件，其中90度长半径对焊不锈钢弯头的应用覆盖了从民用给排水、暖通循环到化工介质输送、食品级流体管线、洁净气体管路等多个工程场景。不同于短半径弯头仅适用于空间受限的紧凑安装位，长半径弯头的弯曲半径为管道公称直径的1.5倍，这种曲率设计能够大幅降低介质流经转向位置时的局部阻力，减少紊流带来的管路振动与冲蚀磨损，尤其适合输送带有固体颗粒的浆体、高速流动的气体以及对压降控制有严格要求的工艺管线。

从实际安装边界来看，这类对焊连接的弯头两端采用与对接管道等壁厚的坡口设计，安装时通过氩弧焊或电弧焊与同材质管道直接熔接，相比螺纹连接、法兰连接的弯头，对焊结构没有额外的连接密封面，不存在密封垫老化泄漏的风险，整体管路的结构强度更高，能够承受更高的管路压力与温度波动，适合高压、高温、高腐蚀的严苛工况。不锈钢材质的选型本身兼顾了耐腐蚀性能与结构强度，针对不同输送介质的腐蚀特性，可匹配对应牌号的不锈钢基材，从普通输水用的304不锈钢到耐酸碱腐蚀的316L不锈钢，都能通过这类弯头的标准化结构实现管路转向连接。

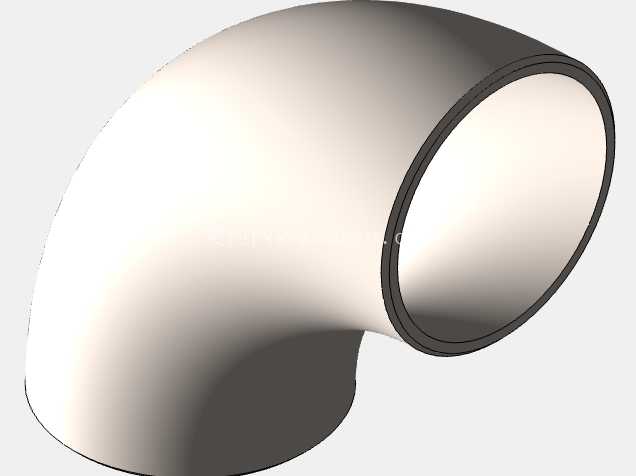

在三维建模的设计逻辑上，这类弯头的参数化模型需要覆盖全系列常用公称通径的尺寸配置，从最小的DN15到工业管线常用的DN600规格，每个规格对应的弯曲半径、壁厚、坡口角度、端部外径尺寸都严格遵循管路附件的通用标准，确保模型导入装配体后能够直接与对应规格的管道、法兰、阀门等管路元件完成配合，不需要设计人员额外调整配合尺寸。建模过程中需要重点控制弯头内流道的曲率连续性，避免内表面出现折线、凹凸等结构缺陷，因为这类缺陷在实际工程中会成为介质冲蚀的薄弱点，长期运行后容易出现局部磨穿泄漏的问题；同时弯头外壁的壁厚过渡要均匀，尤其是弯曲段的外侧壁厚减薄量、内侧壁厚增厚量都要符合实际冲压或推制加工的工艺特性，不能出现壁厚均匀的理想化建模错误，否则后续做管路应力分析、有限元仿真时的结果会与实际工况存在较大偏差。

从管路布线的实际应用来看，90度长半径弯头是管路三维布线中使用频率最高的转向元件，不管是车间内的工艺管线排布、建筑内部的消防给水管网、还是设备内部的冷却循环管路，都需要大量这类弯头完成水平到垂直、平行管线之间的转向连接。设计选型时需要根据管路的公称压力、输送介质特性、安装空间大小确认弯头的规格参数，长半径弯头的流道平顺特性，能够降低介质转向时的噪音，在民用建筑的给排水、暖通管路中能够减少水流噪音对室内环境的影响；在化工工艺管线中，平顺的流道能够减少介质在弯头位置的滞留，避免易结晶、易聚合介质在弯头位置积存堵塞管路；在粉体输送管路中，合理曲率的弯头能够减少粉体对管壁的冲刷，延长管路的整体使用寿命。

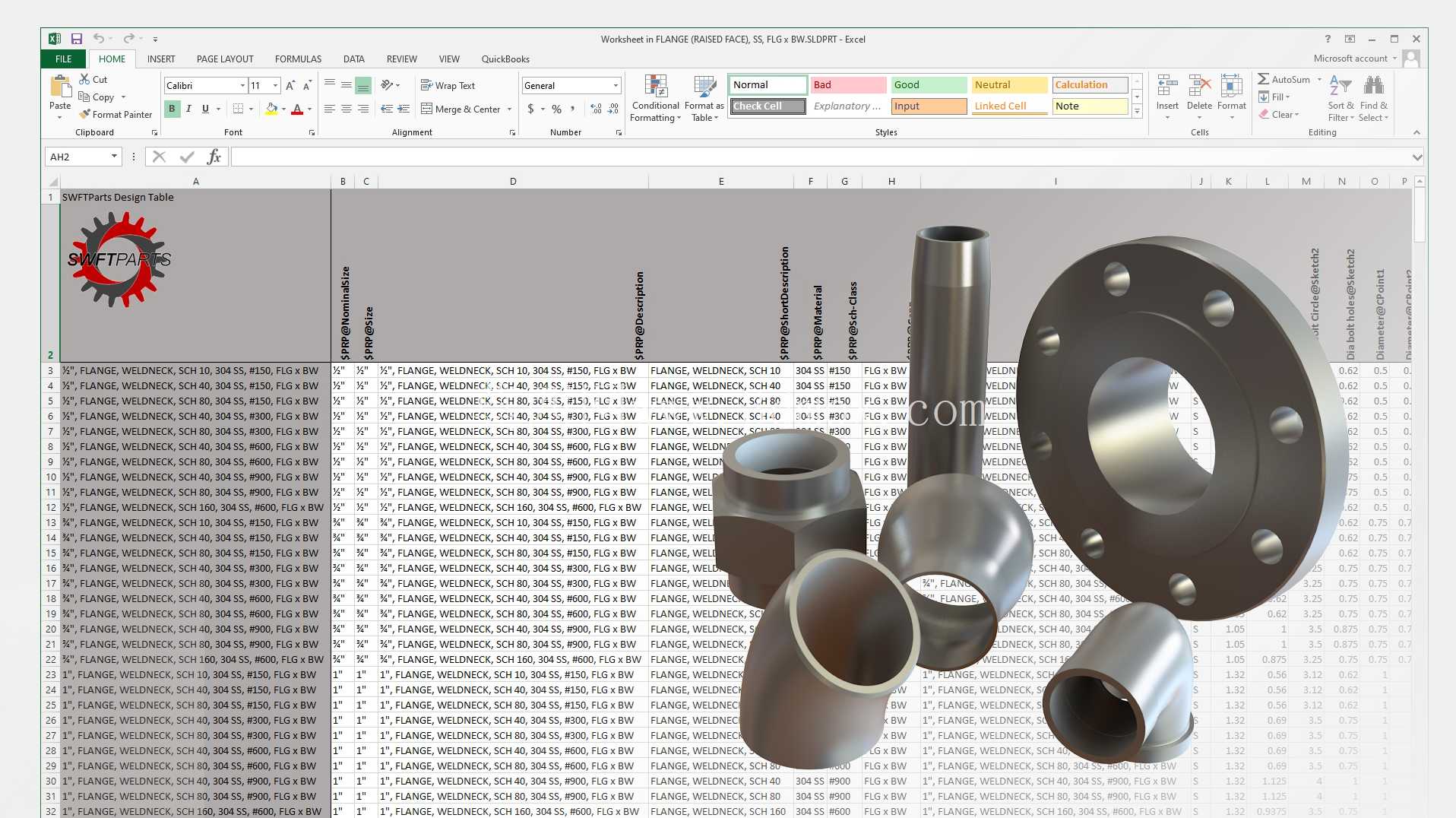

在装配配合层面，对焊弯头的端部坡口尺寸需要与对接管道的坡口尺寸保持一致，组对时的对口间隙、错边量都有明确的工程要求，三维模型中预留的焊接收缩余量、坡口角度参数能够直接为后续的施工安装提供尺寸参考，避免现场安装时出现对口错边、间隙过大导致的焊接缺陷。同时这类弯头的参数化配置设计，能够让设计人员在管路布线时直接调用对应通径、对应壁厚的模型，不需要重复建模，大幅提升管路三维设计的效率，所有配置的尺寸都经过标准化校验，能够直接导出工程图用于生产加工或施工下料。
