SCH40标准PVC管道端封管帽结构设计

　　在民用给排水、化工流体输送、农田灌溉、市政管线改造等诸多涉及PVC管路布设的场景里，管路末端的封堵部件是整个管线系统可靠性的关键一环，这款适配SCH40壁厚等级的PVC管帽，就是针对这类场景开发的标准管路封堵元件。日常现场施工中，很多时候管线布设不会一次完成，临时预留的管路敞口如果不做封堵，很容易落入砂石、水泥渣等施工杂物，后续通流时造成管路堵塞，甚至划伤内壁影响流体输送效率；而在长期运行的管线分支末端、待扩展接口位置，也需要可靠的封堵部件来保证管路的密封性能，避免流体泄漏造成介质损耗或者现场安全隐患。

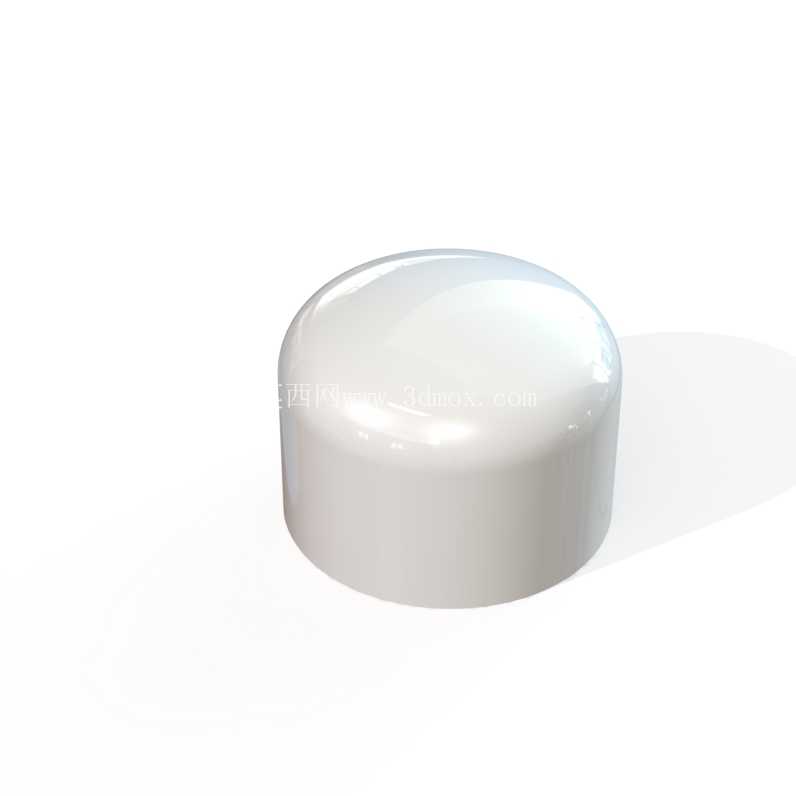

　　这款管帽的设计完全贴合SCH40系列PVC管材的尺寸公差体系，承口段的内径尺寸严格匹配对应规格管材的外径公差带，安装时不需要额外加工适配接头，直接在管材外壁涂抹专用PVC粘接剂后插入承口，待粘接剂固化后即可形成牢固的密封连接，不需要额外的紧固件或者密封件，现场安装效率很高，普通施工人员经过简单交底就能完成操作。从结构设计上看，这款管帽采用圆弧过渡的封顶结构，和常见的平底端盖相比，圆弧型的顶部可以更好地分散管路内部的流体压力，当管路存在水锤效应或者瞬时压力波动时，应力会沿着圆弧曲面均匀分散到整个帽体侧壁，不会在端盖和承口的连接位置形成应力集中点，长期承压运行下出现开裂泄漏的概率大幅降低。

　　承口段设计有适度的深度，既保证粘接时有足够的接触面积提供粘接强度，也不会因为承口过深造成安装时管材插入不到位、或者浪费管材的问题；承口内壁做了细微的磨砂纹理处理，这是为了增大粘接剂的附着面积，让PVC材质的管帽和管材在粘接剂溶解表层后可以更充分地融合为一体，避免长期使用后因为温度变化、管路振动出现粘接面脱开的问题。在实际选型使用时，需要注意这款管帽的适配边界，它仅针对SCH40壁厚等级的PVC管材设计，不能混用SCH80或者其他壁厚标准的管材，否则会出现承口间隙过大密封失效、或者承口过窄无法插入的问题；安装时要保证管材插入端的切口平整，去除切口处的毛刺和飞边，擦拭干净管材外壁和承口内壁的油污、水分后再均匀涂抹粘接剂，插入后保持十几秒的固定时间，待粘接剂初步固化后再松手，避免粘接错位。

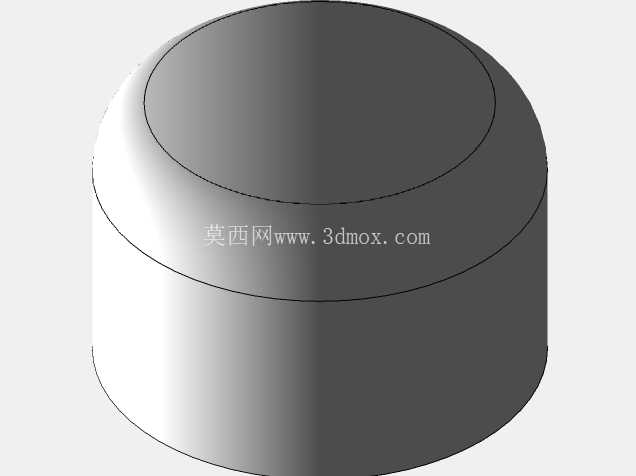

　　在三维建模层面，这个模型做了全参数化的配置设计，覆盖常用的管径规格，结构设计人员在做管路系统三维排布时，可以直接调用对应规格的模型，不需要重复绘制端盖结构，模型的承口深度、帽体高度、顶部圆弧半径等尺寸都严格遵循行业标准，装配时可以直接和对应规格的SCH40 PVC管材完成配合，不会出现尺寸干涉或者装配间隙不符合实际施工要求的问题，能有效减少三维布管时的建模工作量，也能保证后续生成的工程图尺寸准确，直接用于施工物料统计和现场安装指导。不同于金属材质的管帽，PVC材质的这款封堵部件重量轻，耐腐蚀性能优异，在输送弱酸碱流体、生活给排水、灌溉用水等场景下，不会像金属部件那样出现锈蚀污染介质、或者锈蚀后封堵失效的问题，日常维护也不需要做防锈处理，长期使用的综合成本更低。在管线改造场景中，如果需要在原有封堵位置扩展新的管路分支，只需要沿着管帽承口的末端切割掉管帽，就可以在原有管材上粘接新的三通或者直接延长管路，不需要更换整段管材，改造施工的灵活性很高。
