DN15-DN50黄铜外丝接头结构设计

　　这款黄铜外丝接头是民用给排水、暖通空调、小型气动液压回路里极为常见的管路转接零件，覆盖DN15到DN50的常用通径规格，适配绝大多数家装、商用设备的管路对接需求。在实际工程场景中，这类接头主要承担两段同径或异径管路的刚性连接功能，黄铜材质本身的耐腐蚀性、抗脱锌性能，使其既可以适配生活冷热水输送场景，也能在低压压缩空气、低压液压油回路中长期稳定工作，不会像普通碳钢接头那样在潮湿环境下快速锈蚀，也不会像部分塑料接头那样存在长期承压蠕变的风险。

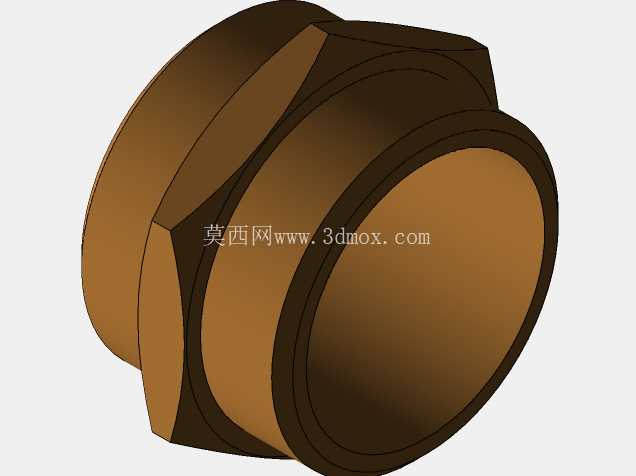

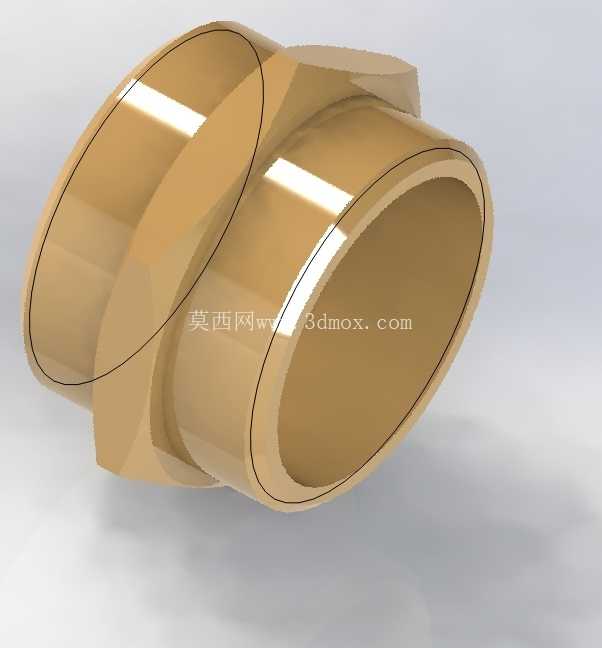

　　从结构设计逻辑来看，接头采用六角外形的主体结构，这个六角段的尺寸完全匹配对应通径的标准扳手开口尺寸，安装时可以用普通活动扳手、呆扳手直接卡合施力，不会出现打滑、棱角崩损的问题，六角段的长度也经过优化，既保证足够的扳手咬合长度，又不会过度占用管路安装空间，在狭窄的管路排布场景里，不需要额外预留过大的操作空间就能完成紧固。接头两端的外螺纹采用标准管螺纹设计，螺纹的牙型角、螺距、有效啮合长度都严格匹配通用管路标准，安装时配合生料带或者管螺纹密封胶，就能实现可靠的静密封，在1.6MPa的常规工作压力下不会出现渗漏问题。

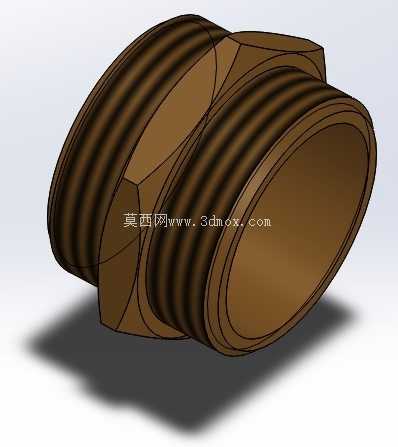

　　接头内部的流道采用等径圆滑过渡设计，没有突兀的台阶或者缩径结构，流体经过时的局部阻力损失被控制在极低水平，不会因为接头的存在造成明显的管路压降，在供水回路中不会影响末端出水流量，在气动回路中也不会造成不必要的压力损耗。从安装边界来看，不同通径规格的接头轴向长度、外螺纹外径、六角对边尺寸都遵循通用五金配件的尺寸规范，DN15规格适配4分管路，DN50规格适配2寸管路，安装时不需要对原有管路进行额外的扩口、套丝改造，直接替换同规格的旧接头就能完成维修或者管路改造。在建模过程中，这类零件的细节处理需要格外注意，螺纹部分如果采用真实牙型建模，会大幅增加模型的面数，在装配体中调用时容易造成卡顿，因此工程建模中通常会采用装饰螺纹线配合简化牙型的方式，既满足工程出图的标注要求，也能保证装配体的运行流畅度。接头的内外表面圆角处理也需要符合加工工艺要求，所有棱角位置都做了0.2-0.5mm的倒角，既避免加工过程中出现锐边割手的问题，也能在安装时引导螺纹顺利对中，不会因为端部毛刺造成螺纹错牙、密封失效的问题。

　　黄铜材质的切削性能优异，这类接头通常采用热锻成型后再进行数控车削加工，建模时预留的加工余量也需要符合实际工艺要求，外圆、螺纹、端面的加工余量控制在0.2-0.3mm，既不会因为余量过大造成加工工时浪费，也不会因为余量过小导致锻件缺陷无法完全去除。在实际选型过程中，需要根据管路的工作介质、工作压力、环境温度选择对应牌号的黄铜材质，普通生活水回路采用HPb59-1铅黄铜就能满足要求，有耐腐蚀要求的化工回路则需要选择锡黄铜或者无铅黄铜材质，对应的模型材质参数也需要根据选型结果做对应调整，保证后续有限元分析、渲染出图的准确性。这类接头虽然属于小型标准件，但在整个管路系统中承担着至关重要的连接作用，一旦接头出现渗漏或者断裂，会造成整个回路的停机，甚至引发水浸、介质泄漏等安全事故，因此设计建模过程中每一个尺寸公差、形位公差的设定都需要严格遵循行业标准，不能随意更改螺纹规格、密封面尺寸等关键参数。
