黄铜公母异径管路转接接头结构

在民用给排水、小型气动回路、低压液压传输、制冷设备管路布设等场景中，不同通径管路的转接是现场装配时最常遇到的工况，这类公母异径接头正是为解决通径差异、同时兼顾内外螺纹快速对接需求设计的管路连接件。从实际使用场景来看，这类接头常出现在家用净水设备进出水口转接、小型空压机气路分支通径切换、制冷机组冷媒管路异径对接、卫浴管路改装等场景，相比等径接头，它无需额外搭配转接头就能实现一端内螺纹、一端外螺纹的异径连通，减少了管路连接节点数量，也就降低了节点泄漏的风险。

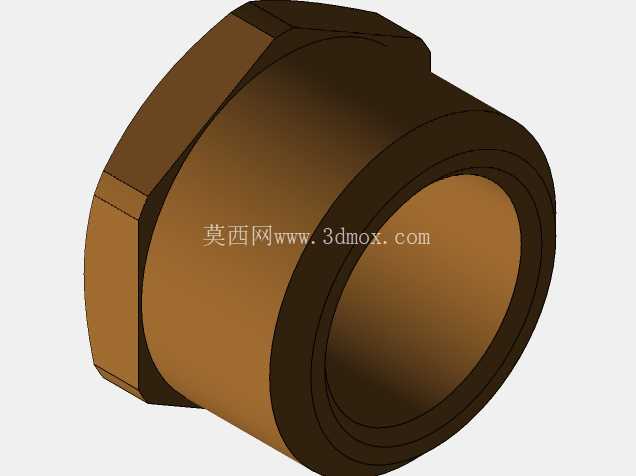

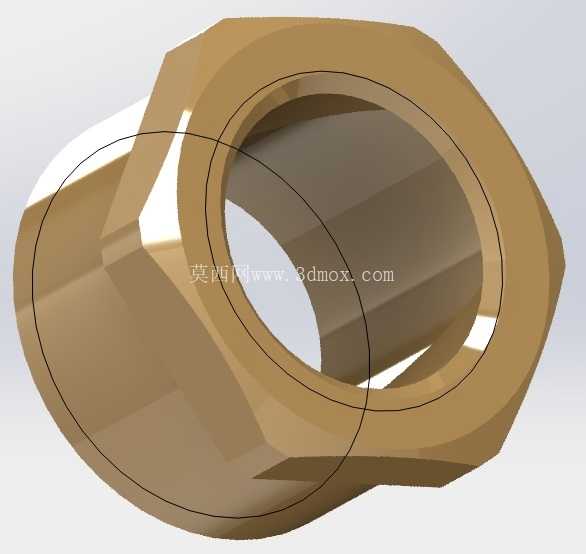

从功能特性上看，这款接头采用黄铜材质加工，黄铜本身具备良好的切削加工性能，加工后螺纹精度易保证，同时在常规水、低压气体、非腐蚀性流体介质中具备不错的抗腐蚀能力，材质本身的塑性也能在螺纹拧紧时产生微量形变，填充螺纹配合间隙，提升密封性能，不需要额外缠绕过多生料带就能实现可靠密封。接头一端为外螺纹公头结构，另一端为内螺纹母头结构，两端通径存在明确差异，可直接匹配两种不同公称通径的管路，省去了多接头串联转接的装配步骤。外形上接头中部设计为外六角结构，这个结构是专门为装配预留的施力位，安装时可以用普通活动扳手、开口扳手直接卡合六角面施加扭矩，不需要定制专用工装，现场装配效率很高，六角结构的对边尺寸符合常规管路接头的扳手空间设计要求，不会出现扳手卡合打滑的问题。

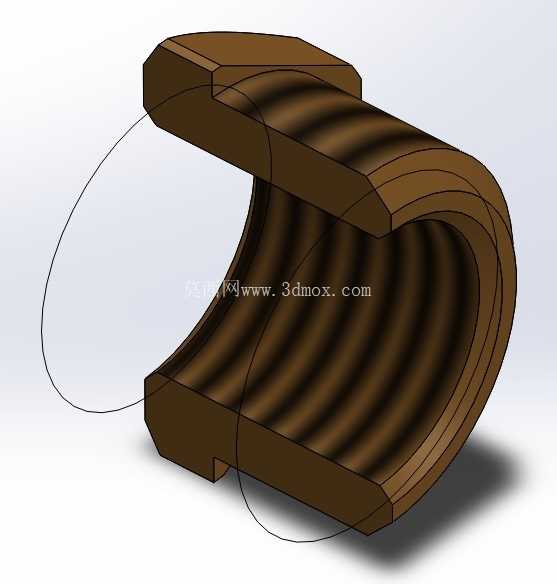

从设计思路层面，建模时首先要确定两端螺纹的公称直径、螺距、有效旋合长度，公头外螺纹的收尾处要设计合理的退刀结构，避免螺纹加工末端出现不完整牙型影响装配；母头内螺纹的入口处要设计倒角导向，方便对接外螺纹时快速对中，不会出现螺纹错牙咬死的情况。中部六角结构的厚度要满足拧紧扭矩下的强度要求，不能在正常装配扭矩下出现六角棱边变形、开裂的问题，六角与两端螺纹的同轴度是建模时需要重点控制的形位公差，如果同轴度偏差过大，装配后管路会出现偏斜，产生额外的装配应力，长期使用下容易在接头根部出现应力开裂。接头内部的流道要做平滑过渡设计，异径衔接处不能出现直角台阶，否则流体经过时会产生局部紊流，增大管路压损，尤其是在气动回路或者冷媒管路中，流道的平滑度会直接影响介质传输效率，甚至产生不必要的流致振动。

关于安装边界，这类接头的安装不需要预留过长的轴向空间，因为本身集成了公母两种螺纹接口，相比两个等径接头加一个补芯的转接方案，轴向长度能缩短三分之一左右，适合在管路布设空间紧凑的场景使用。安装时需要注意拧紧扭矩的控制，黄铜材质的强度低于钢制接头，过大的拧紧扭矩会导致内螺纹胀裂、外螺纹滑牙，一般根据通径大小，扭矩控制在对应螺纹规格推荐扭矩的70%左右即可，依靠黄铜材质的微变形实现密封。接头的六角外圆到螺纹外圆的径向尺寸要匹配常用扳手的开口范围，不需要使用加厚扳手或者特制工具，普通维修、装配场景下的通用工具就能完成装拆。另外在建模时，螺纹部分如果是用于装配干涉检查，可以采用装饰螺纹线简化建模，如果是用于加工出图，则需要绘制完整的牙型轮廓，标注清楚螺纹公差、表面粗糙度要求，接头的端面密封处如果是采用硬密封结构，要保证端面的平面度，避免出现密封面倾斜导致的泄漏。这类接头在实际选型时，除了匹配两端管路的通径，还要确认工作介质的兼容性，虽然黄铜可以适配大多数常规流体，但在高浓度酸碱、海水等特殊介质场景下，需要做表面处理或者更换材质，不过常规工业、民用场景下，黄铜材质的异径公母接头已经能满足绝大多数使用需求，而且长期使用后不容易出现锈死的情况，后期维护拆卸也比较方便。
