黄铜内外丝三通管路接头结构设计

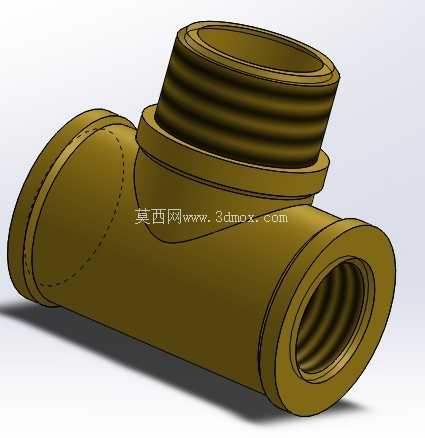

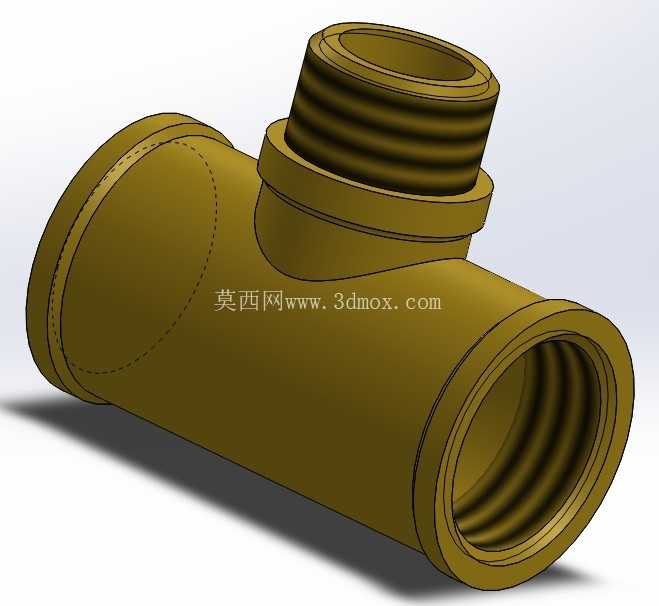

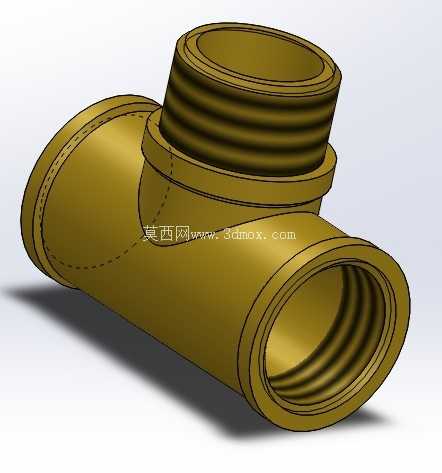

　　从结构设计逻辑来看，这款三通采用T型正交布局，三个接口分别为公头外螺纹、母头内螺纹、公头外螺纹的组合，也就是常说的M-F-M接口形式，这种接口搭配是现场安装里适配性极强的组合：两端外螺纹可以直接拧入带内螺纹的管路或者阀体接口，中间支路口的内螺纹可以对接外螺纹的支管、仪表或者堵头，不用额外调整管路走向就能完成节点布设。材质选用黄铜并非随意选择，黄铜的切削加工性能优异，在数控车床上加工螺纹时能获得更高的尺寸精度，螺纹表面粗糙度更低，密封配合时的贴合度更好；同时黄铜的抗锈蚀能力在常规水、气、低压油介质里表现稳定，不会像普通碳钢件那样在潮湿环境下短时间产生锈屑堵塞管路，也不会像部分塑料接头那样存在长期应力开裂的隐患，适合在-20℃到120℃的常规工况下长期使用。这款黄铜材质的内外丝三通接头，是流体管路系统里极为常见的分流转接部件，日常在民用给排水、小型气动回路、低压液压支路、制冷设备冷媒管路、卫浴供水支路里都能见到它的应用场景，核心作用是在单条主管路的节点上，引出一条支管路，实现流体的一进两出或者两进一出的流向分配，同时兼顾不同螺纹规格管路的转接需求，不用额外加装转接头就能完成公制、英制对应螺纹的对接，减少管路节点的泄漏风险点。

　　外形尺寸上，这款三通的主管路通径保持一致，支路通径根据常用场景做了匹配设计，三个接口的端面都做了倒角处理，既可以在安装时引导螺纹对中，避免歪牙拧坏螺纹，也能在加装密封垫片或者生料带时，让密封材料更好地贴合在密封端面上，减少渗漏概率。主体的壁厚设计经过冗余校核，在1.6MPa的常规工作压力下，管壁的应力分布均匀，正交位置的过渡圆角做了加大处理，避免直角位置的应力集中，在管路存在轻微震动的工况下，不会因为应力疲劳出现开裂泄漏。

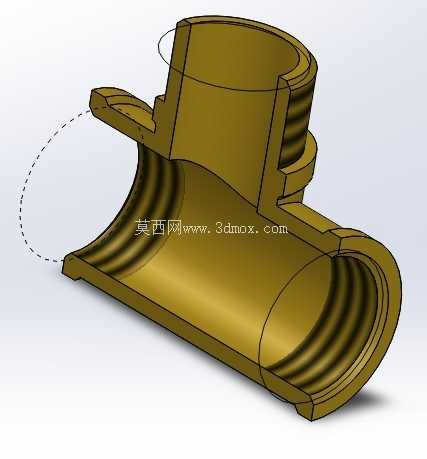

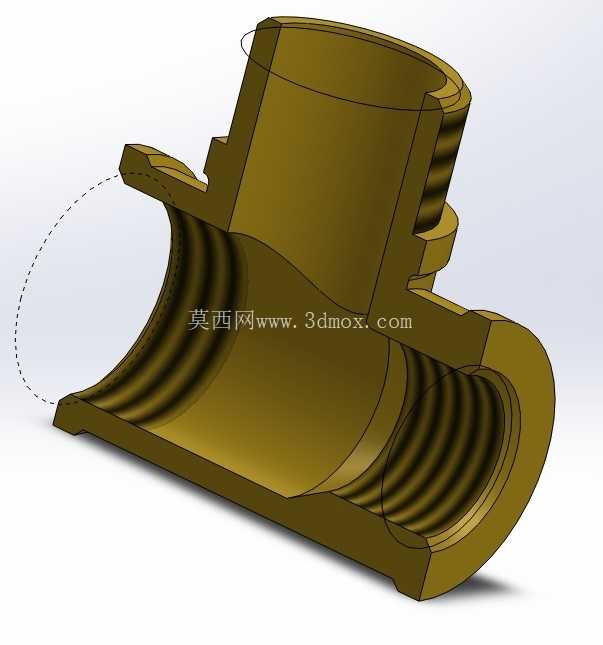

　　安装边界方面，这款三通的三个接口的拧紧力矩有明确的适配范围，黄铜材质的螺纹强度有限，安装时不能用加力杆过度拧紧，避免螺纹滑牙或者本体开裂；安装空间上，T型布局的三个接口轴线两两垂直，布设管路时需要预留出对应方向的扳手操作空间，尤其是中间支路接口的位置，要保证安装时扳手能卡紧接头的六角受力面，不会因为空间不足导致无法拧紧或者拧坏相邻管路。从建模细节来看，这款接头的模型还原了实际加工的所有工艺细节：外螺纹的收尾退刀槽、内螺纹的入口倒角、本体正交位置的过渡圆弧、端面的密封贴合面都做了精准还原，在做管路装配仿真的时候，可以直接调用这个模型完成干涉检查，提前预判安装时会不会和周边的管路支架、阀体部件出现空间冲突，不用再二次修整模型。

　　实际选型时，这类三通需要根据管路的介质类型、工作压力、螺纹密封形式来匹配对应的密封件，如果是饮用水管路，还需要选用符合涉水标准的黄铜牌号，避免铅析出超标；如果是气动回路，螺纹处可以搭配厌氧胶或者聚四氟乙烯生料带做密封，如果是高温油路，则需要搭配铜垫片或者组合密封垫来实现端面密封，不能单纯依靠螺纹配合密封。很多现场安装的故障案例里，这类三通的泄漏大多是因为安装时螺纹对中不正，强行拧紧导致螺纹牙型变形，或者是密封材料缠绕位置不对，挤入管路内部造成通径减小，甚至脱落堵塞下游的节流部件，所以在设计阶段做管路三维布设的时候，就要把接头的安装操作空间预留充足，给现场安装留出足够的扳手操作余量，避免因为空间受限导致安装不到位留下泄漏隐患。
