垂直燃烧式油加热辐射炉结构设计

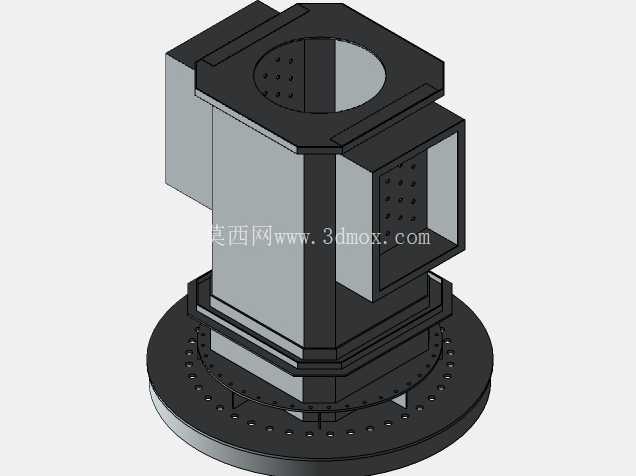

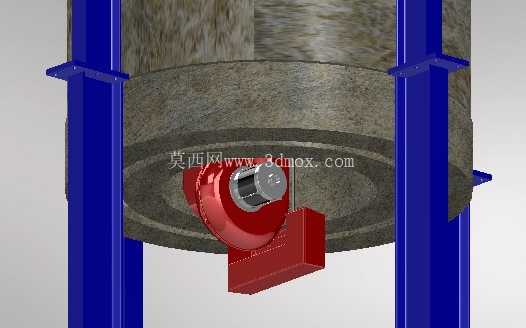

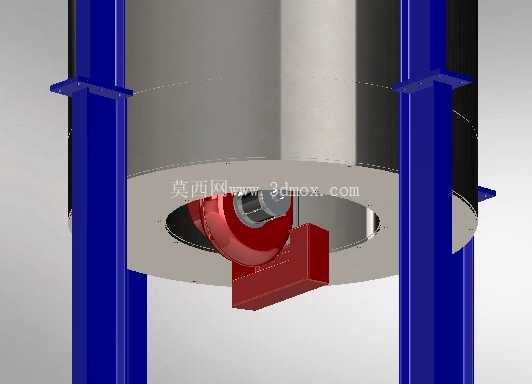

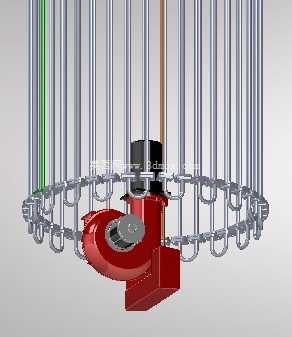

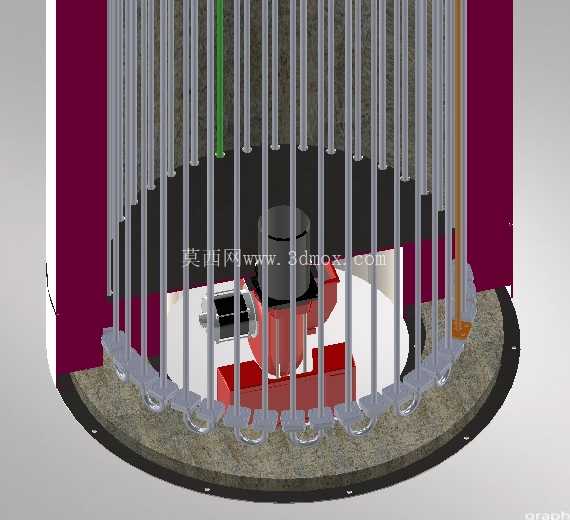

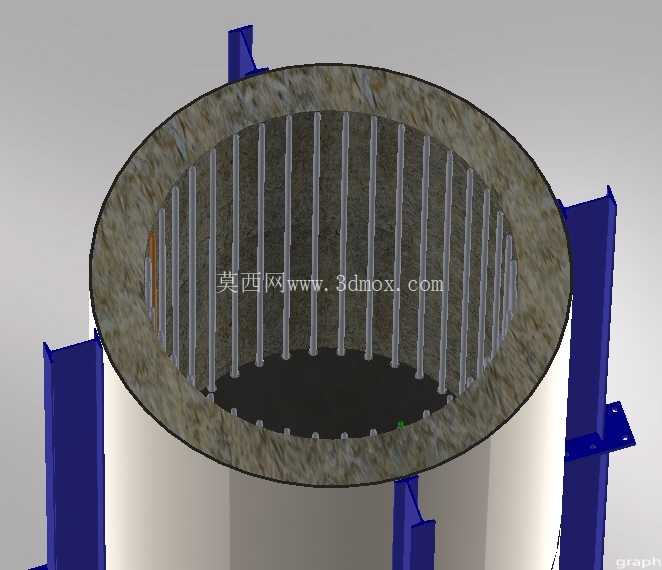

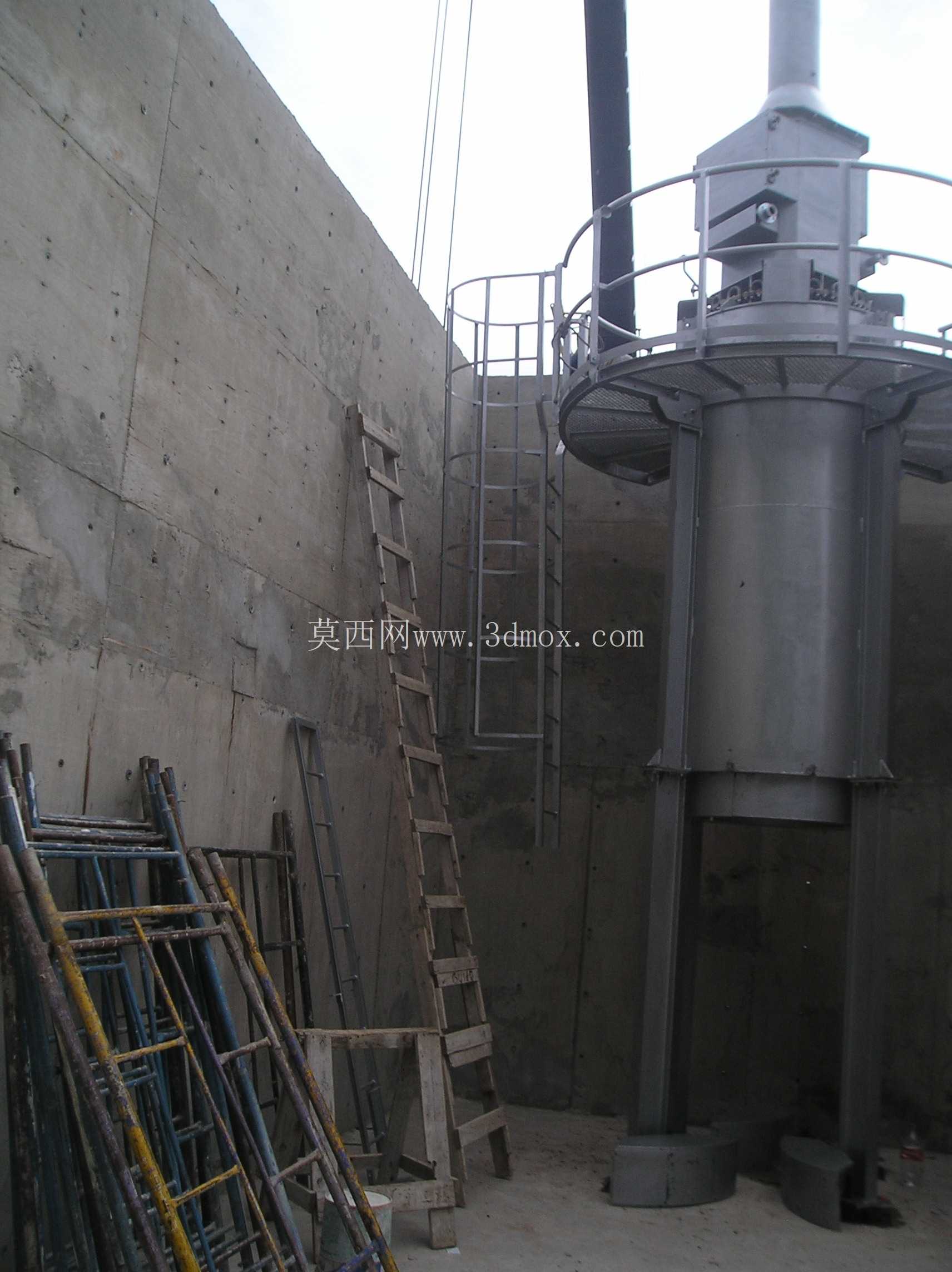

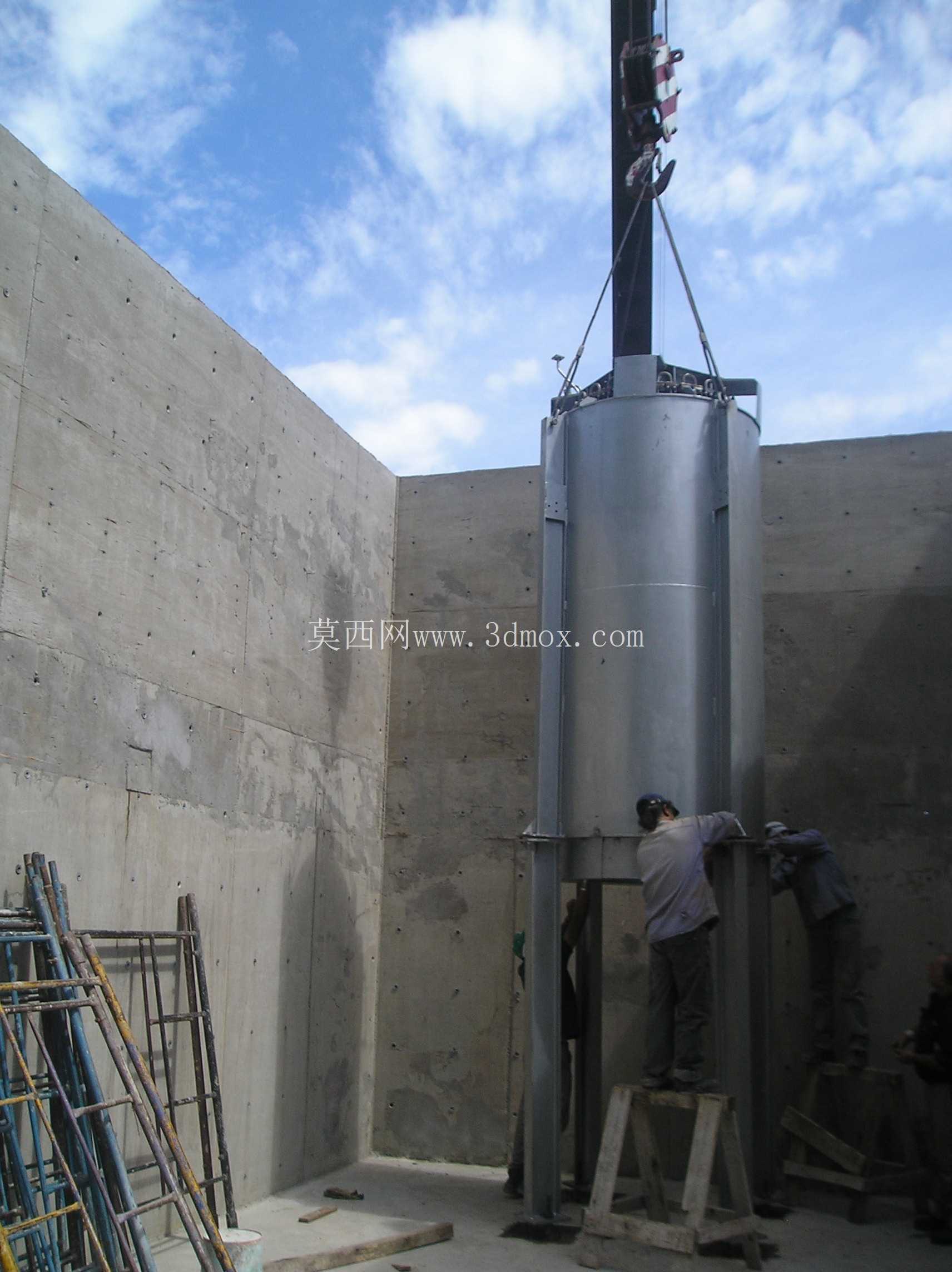

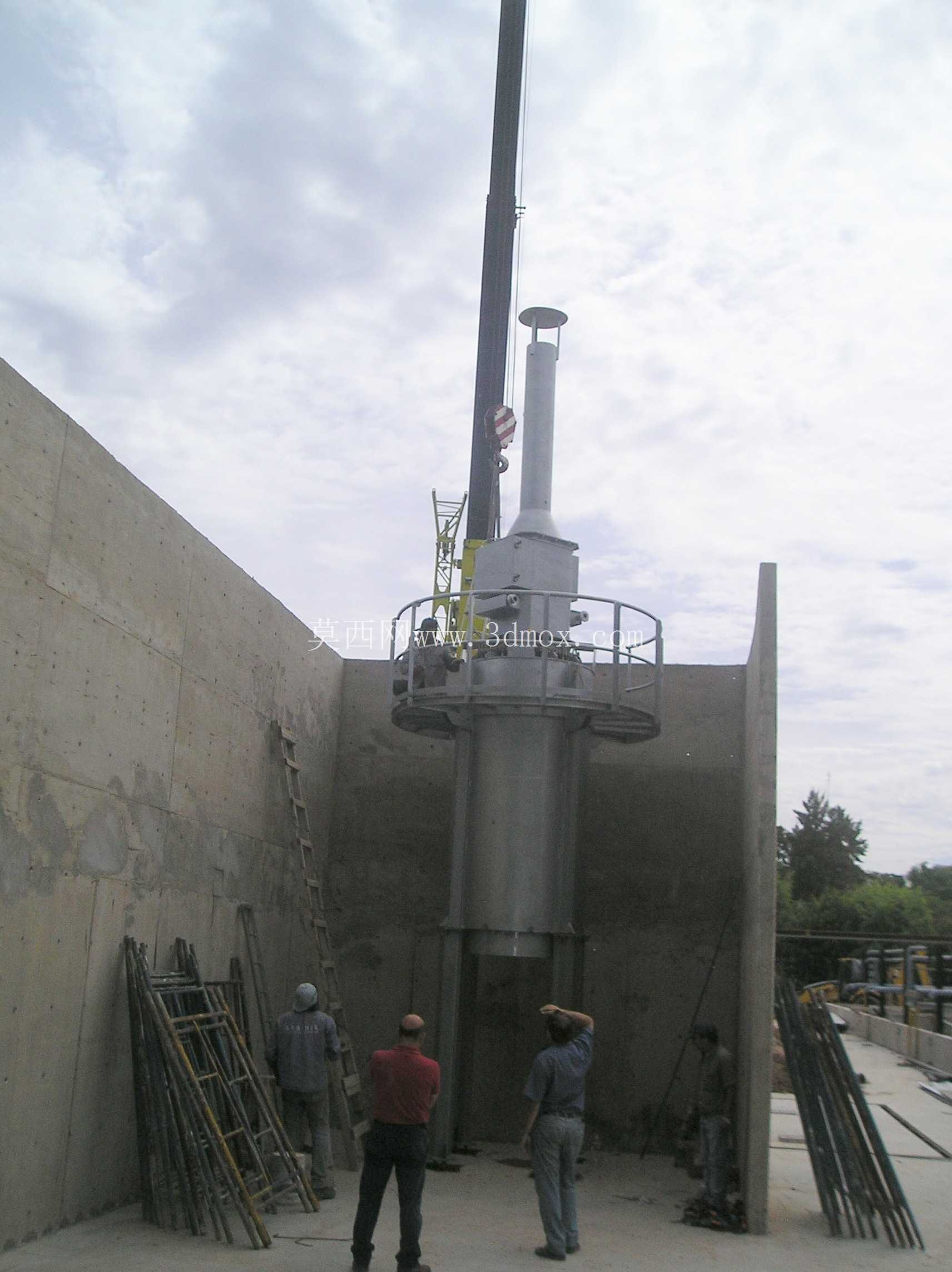

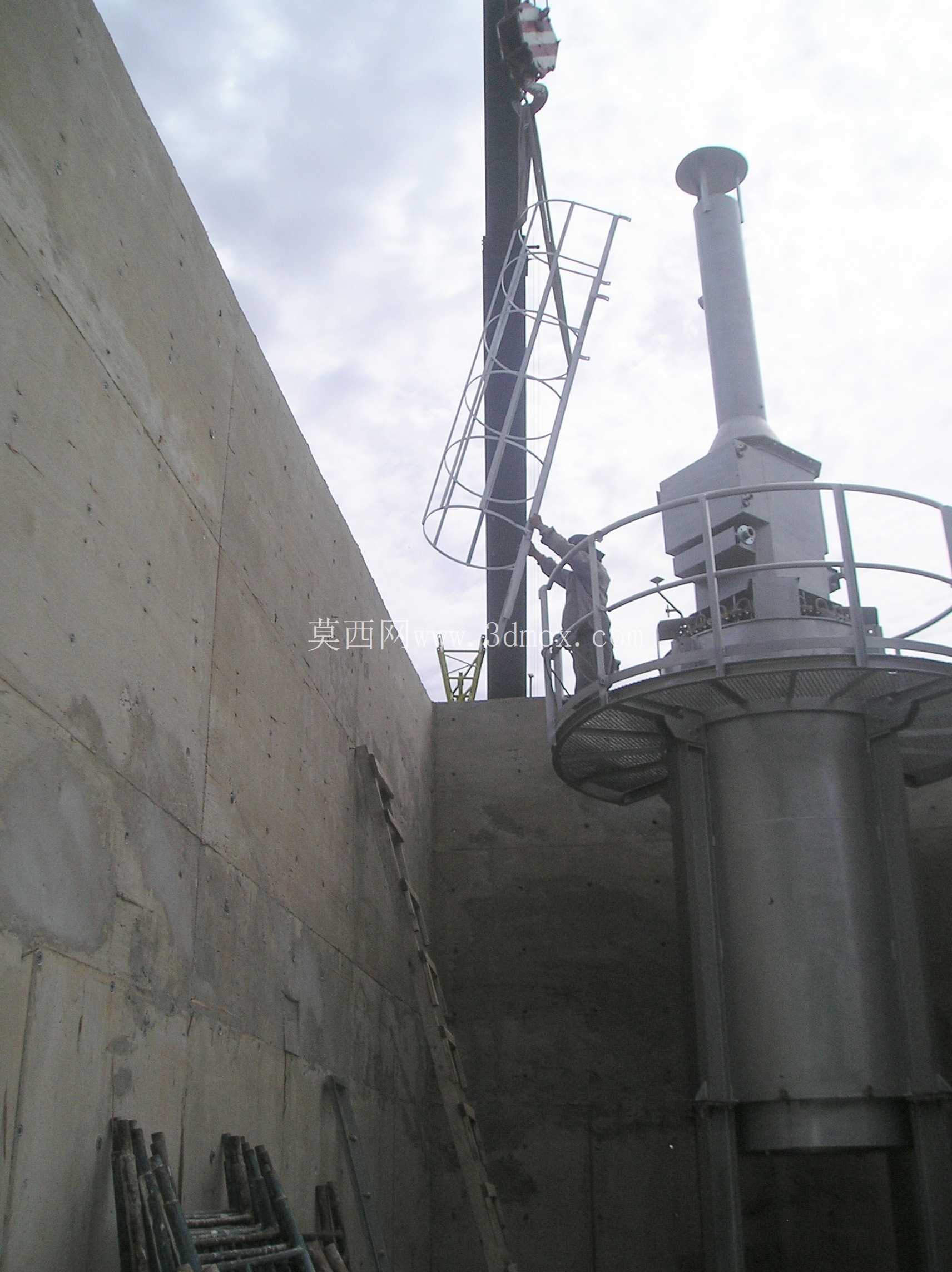

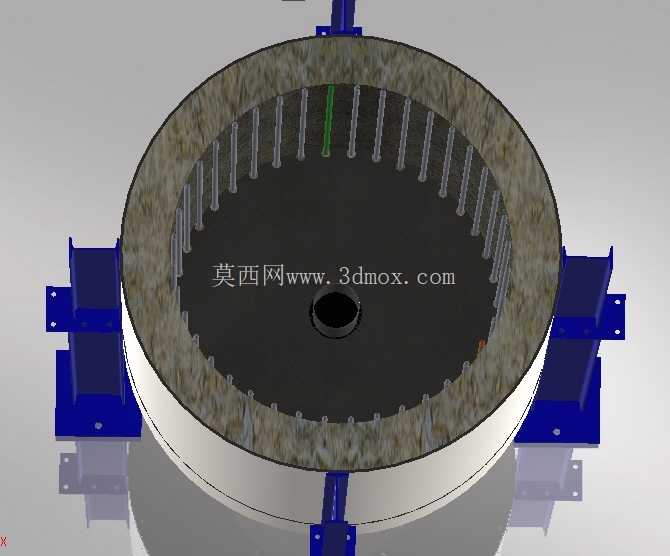

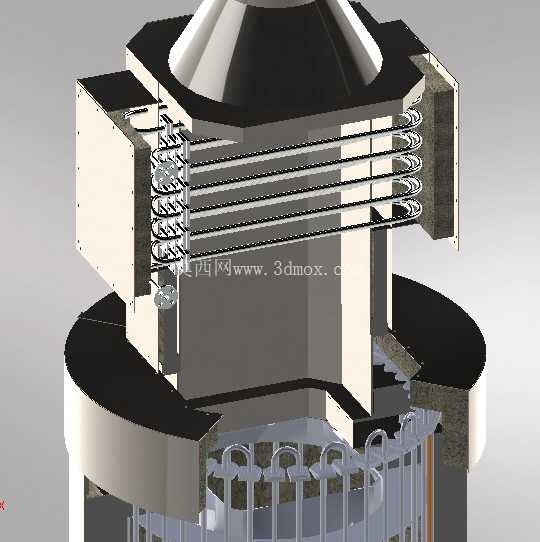

　　在石化、粮油加工、导热油供热系统的现场工况里，辐射段作为加热炉的核心换热单元，直接决定了整套热油系统的热效率与运行稳定性，本次呈现的辐射炉结构，正是针对中小型导热油循环加热场景做的定向结构设计。不同于常规卧式布置的加热炉辐射段，该结构采用立式圆柱炉膛作为辐射换热的核心腔体，四根对称布置的H型钢立柱作为整套炉体的承载支撑，立柱与炉壳之间采用焊接连接板做刚性固定，安装时仅需在基础预埋钢板上完成立柱底脚的焊接固定，即可完成整套辐射段的主体定位，无需额外搭建复杂的支撑框架，适配厂房内层高受限、安装作业面狭窄的改造类项目。从功能实现逻辑来看，该结构将燃烧器垂直布置在炉膛下部的偏心位置，燃烧火焰沿炉膛轴向向上扩散的过程中，通过炉膛内壁的高辐射率耐火层将热量以辐射形式传递给布置在炉膛外围的对流管组，管组内流通的导热油在流动过程中持续吸收辐射热量，逐步升温至工艺要求的设定温度。偏心布置的燃烧器设计，避免了火焰直接冲刷对流管壁造成的局部过热结焦问题，同时在燃烧器出口位置设置的弧形导焰结构，能够引导高温烟气在炉膛内形成合理的旋流场，延长高温烟气在辐射段内的停留时间，减少未完全燃烧的热损失。

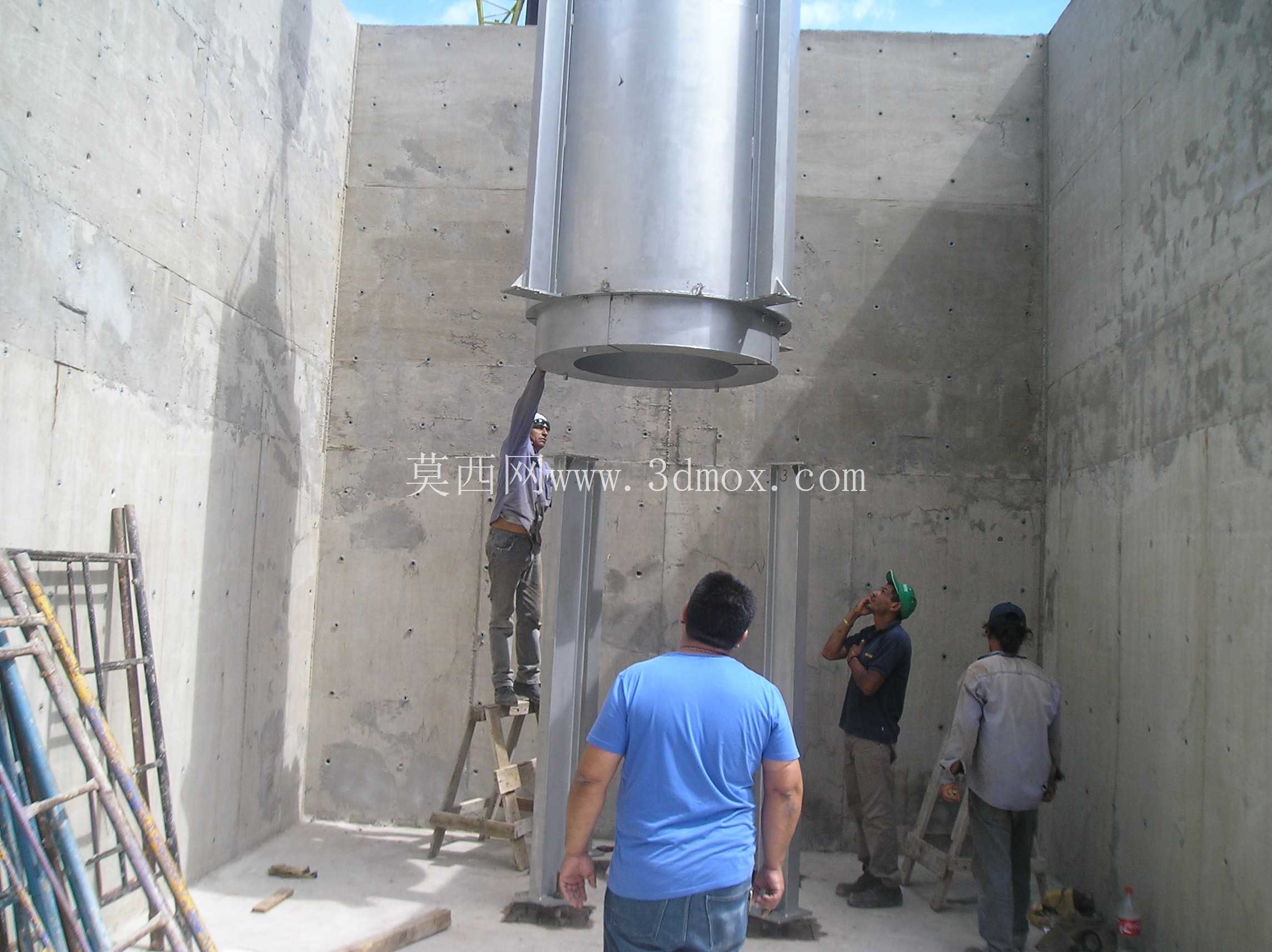

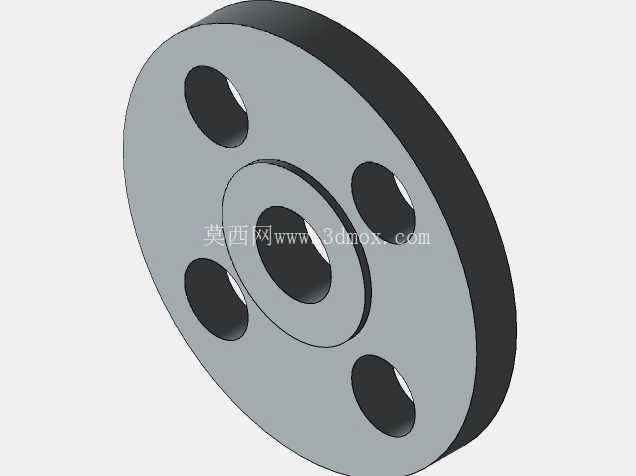

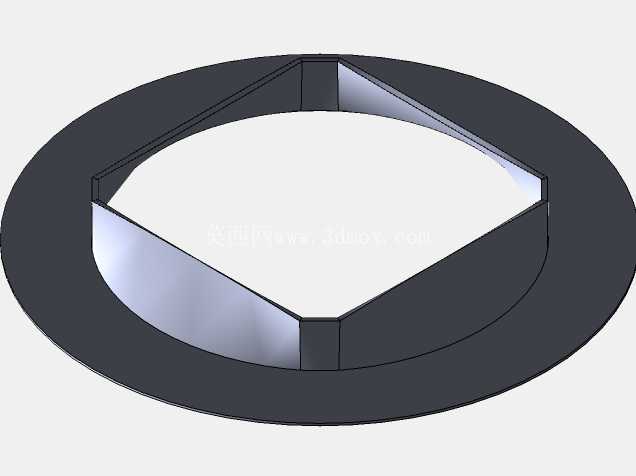

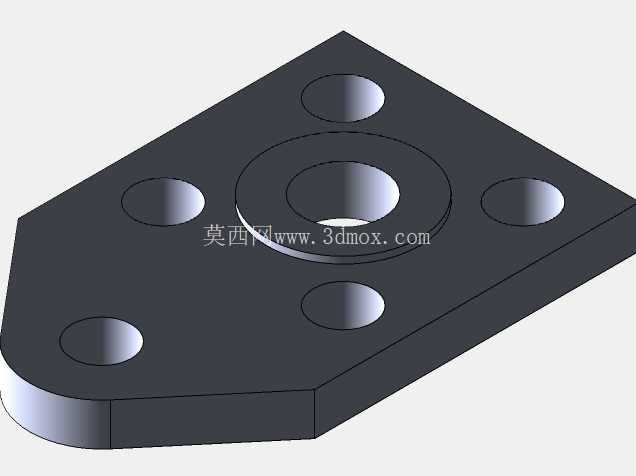

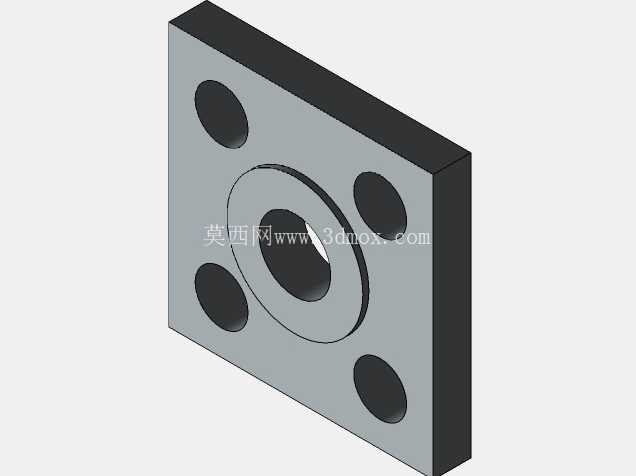

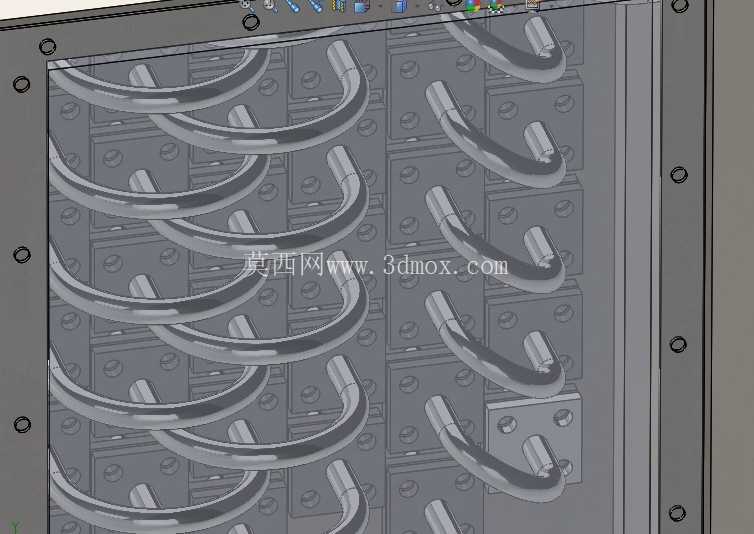

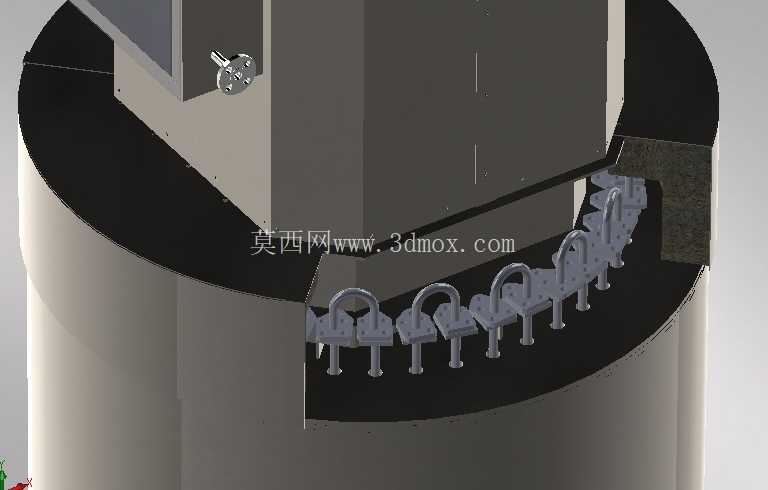

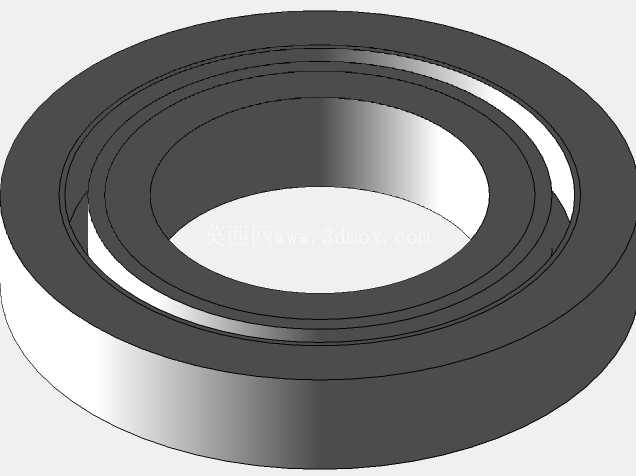

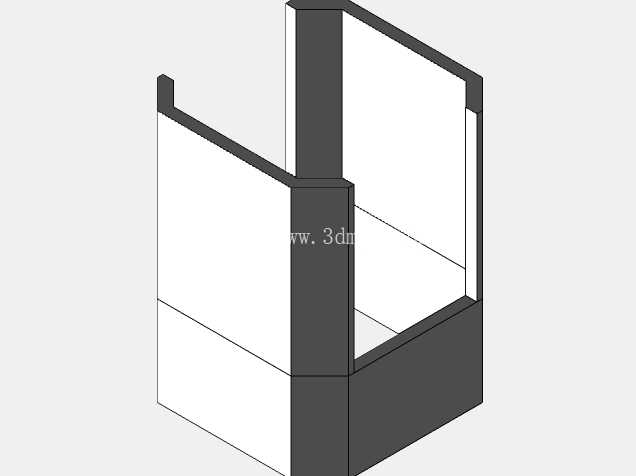

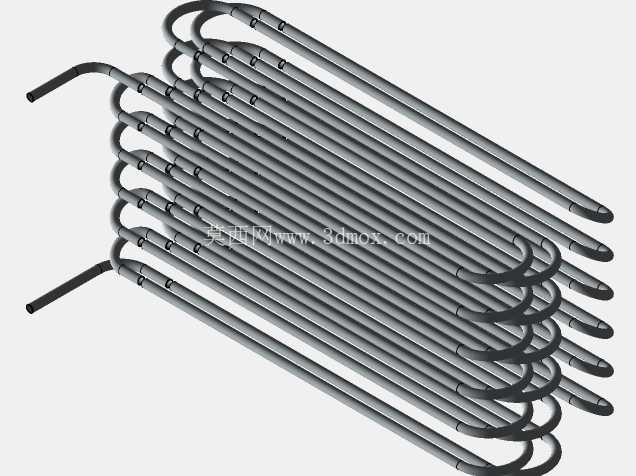

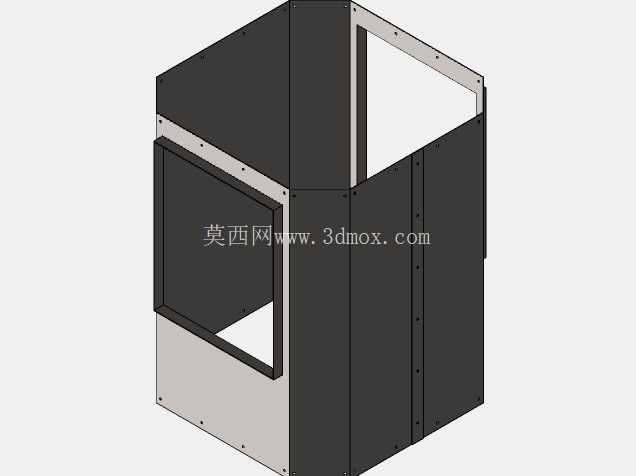

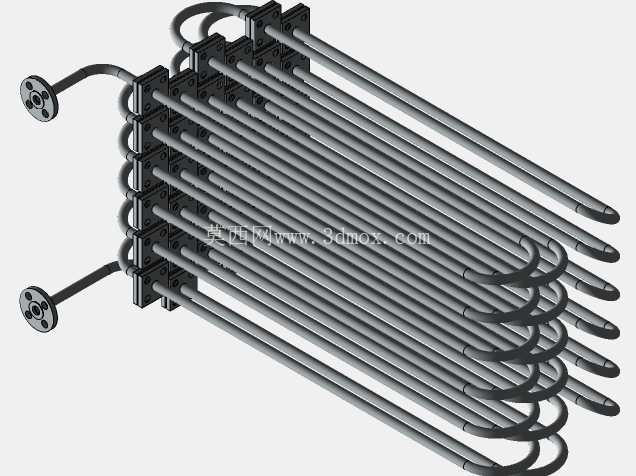

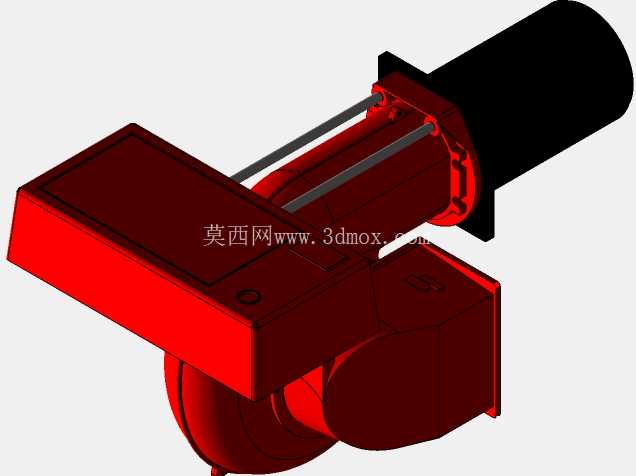

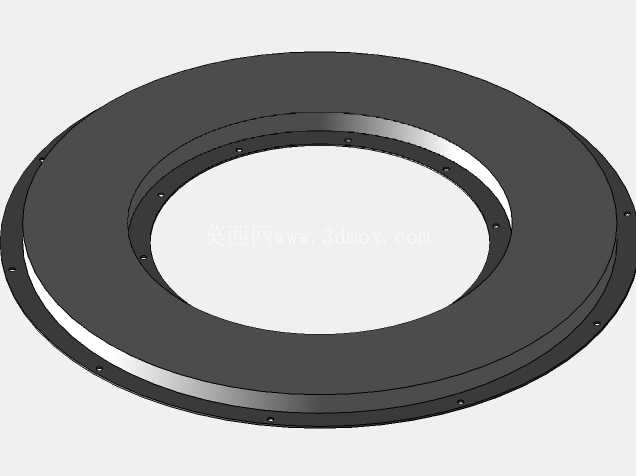

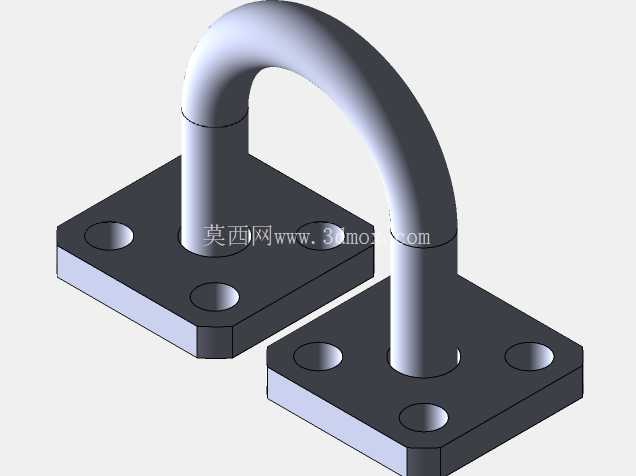

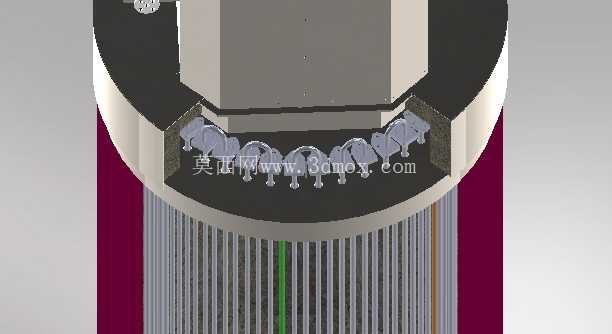

　　结构设计阶段，针对炉体的安装边界做了明确的尺寸约束：炉膛筒体采用标准卷板焊接成型，筒体直径根据额定热负荷做匹配选型，四根支撑立柱的中心距严格对齐筒体外侧的连接耳板位置，安装时立柱外侧与周边设备、管道的安全检修距离预留不小于600mm，满足日常运维时人员通行、部件更换的操作空间需求。下部燃烧器的安装接口采用标准法兰连接结构，可直接适配市面上常规的燃油、燃气燃烧器型号，无需额外做接口改装，降低现场安装的适配成本。对流管组采用沿炉膛周向均匀布置的蛇形管结构，管组与炉壳之间采用密封焊接结构，避免炉膛内的高温烟气出现漏风短路问题，管组的进出口集箱统一布置在炉体同侧，方便与外部的热油循环管道做对接，减少现场管道的弯折施工量。

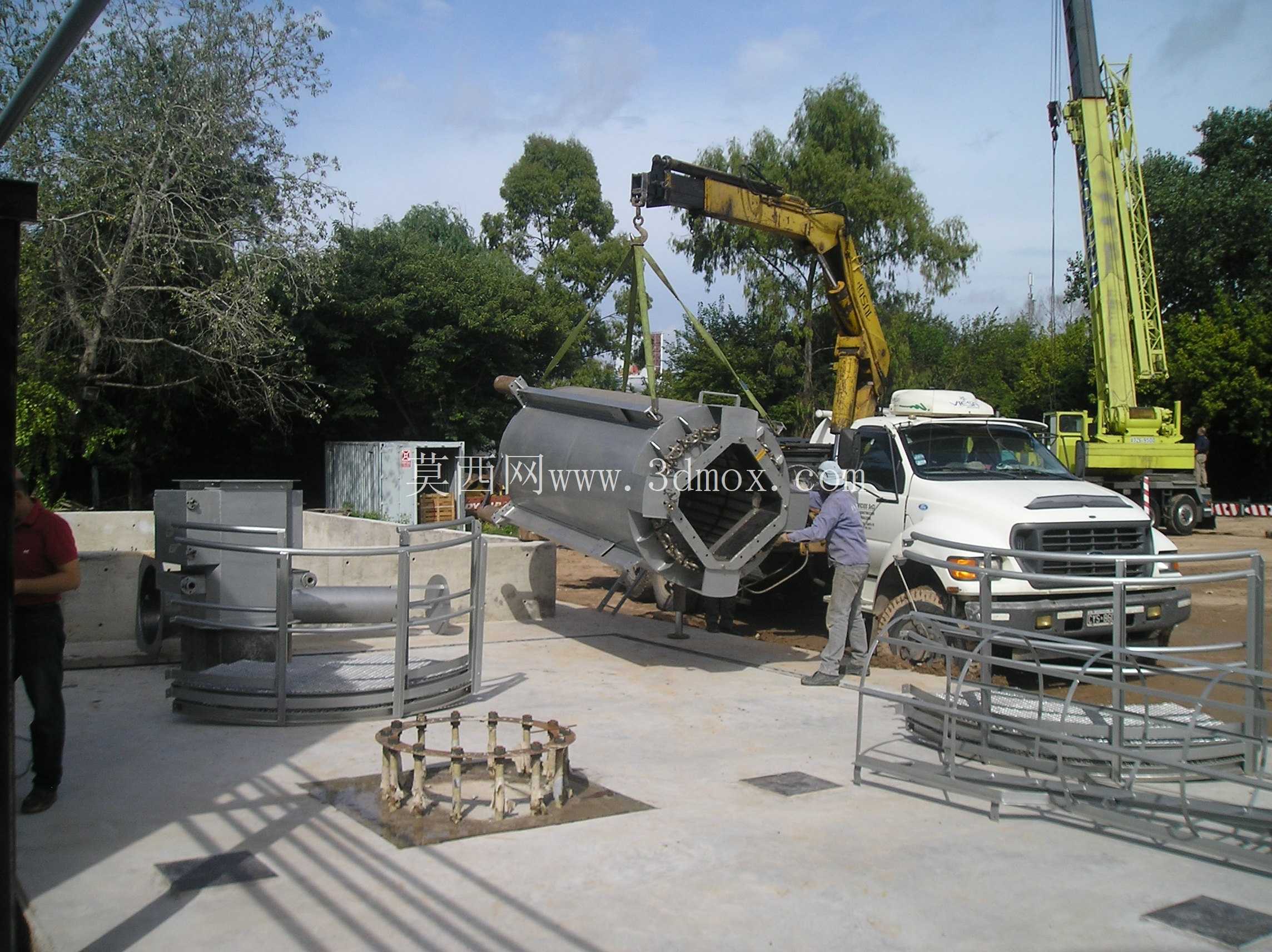

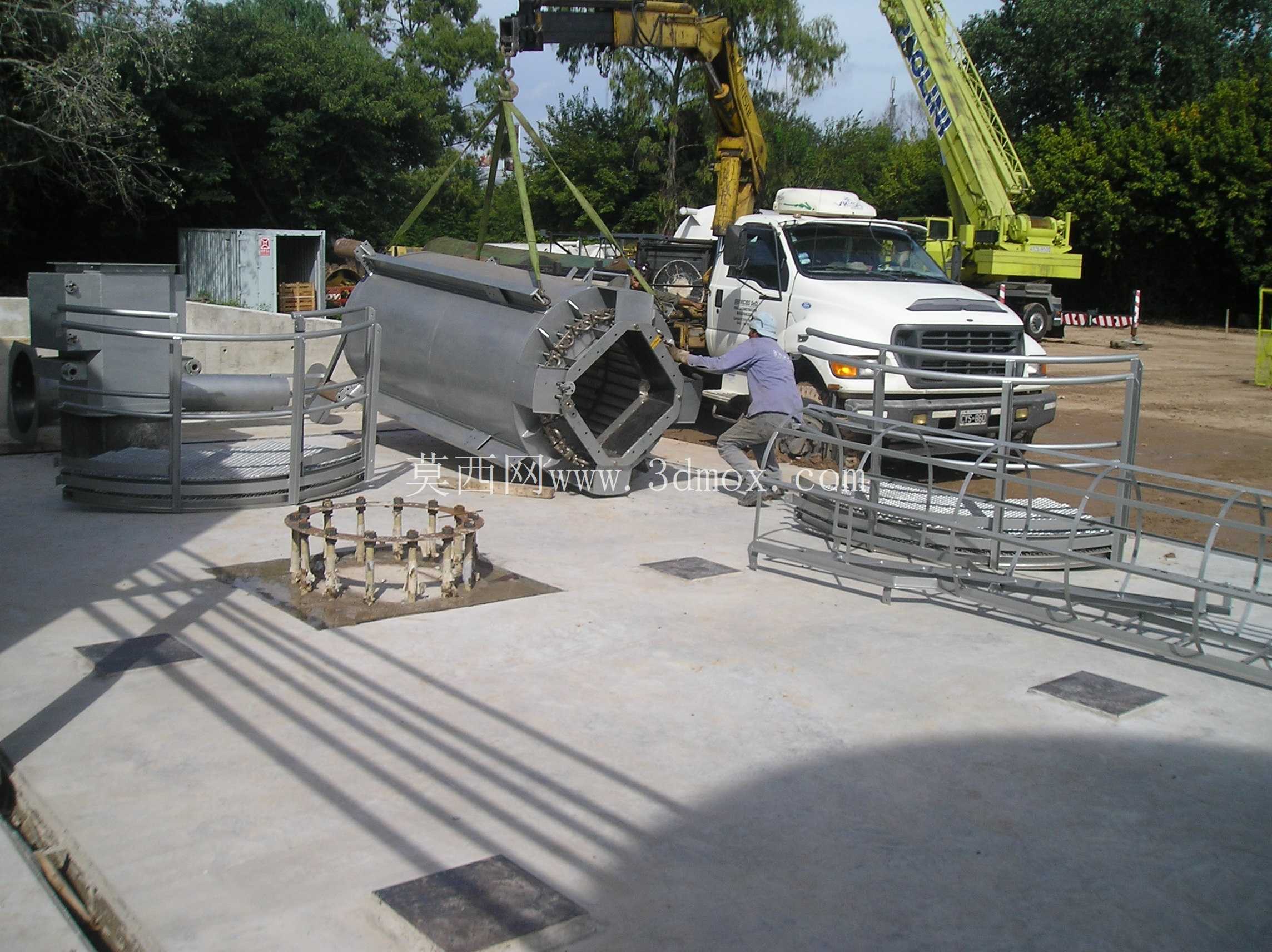

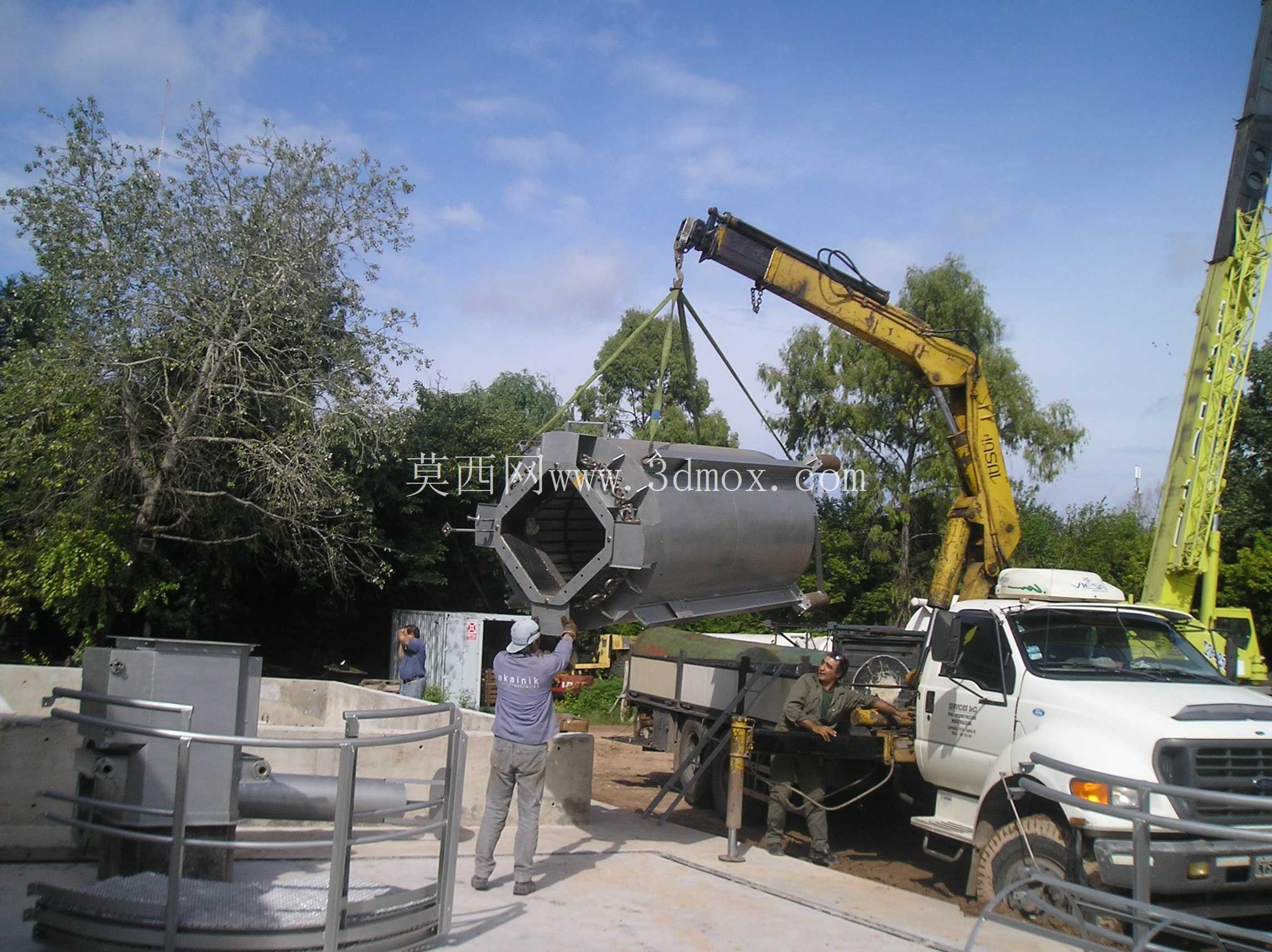

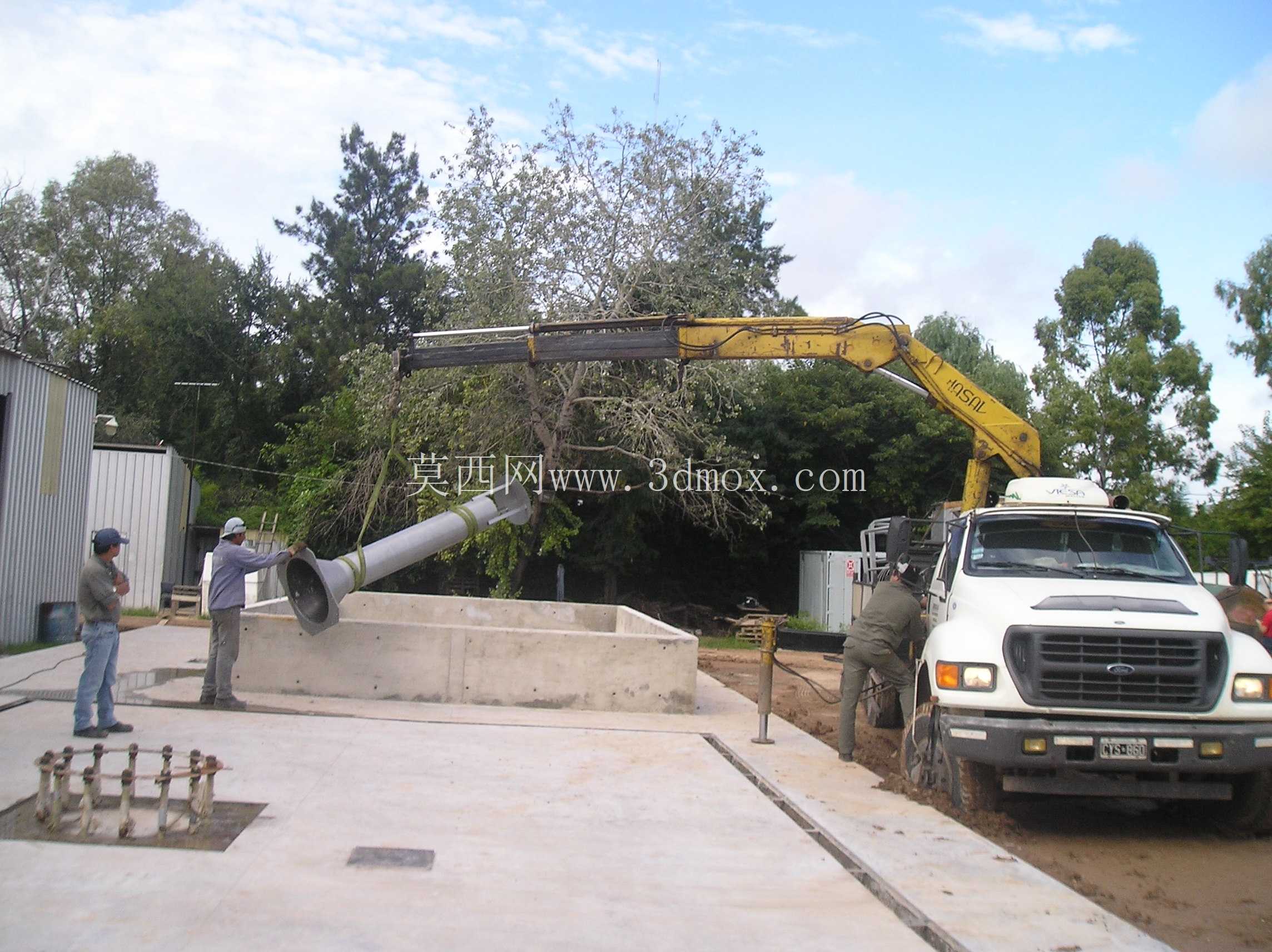

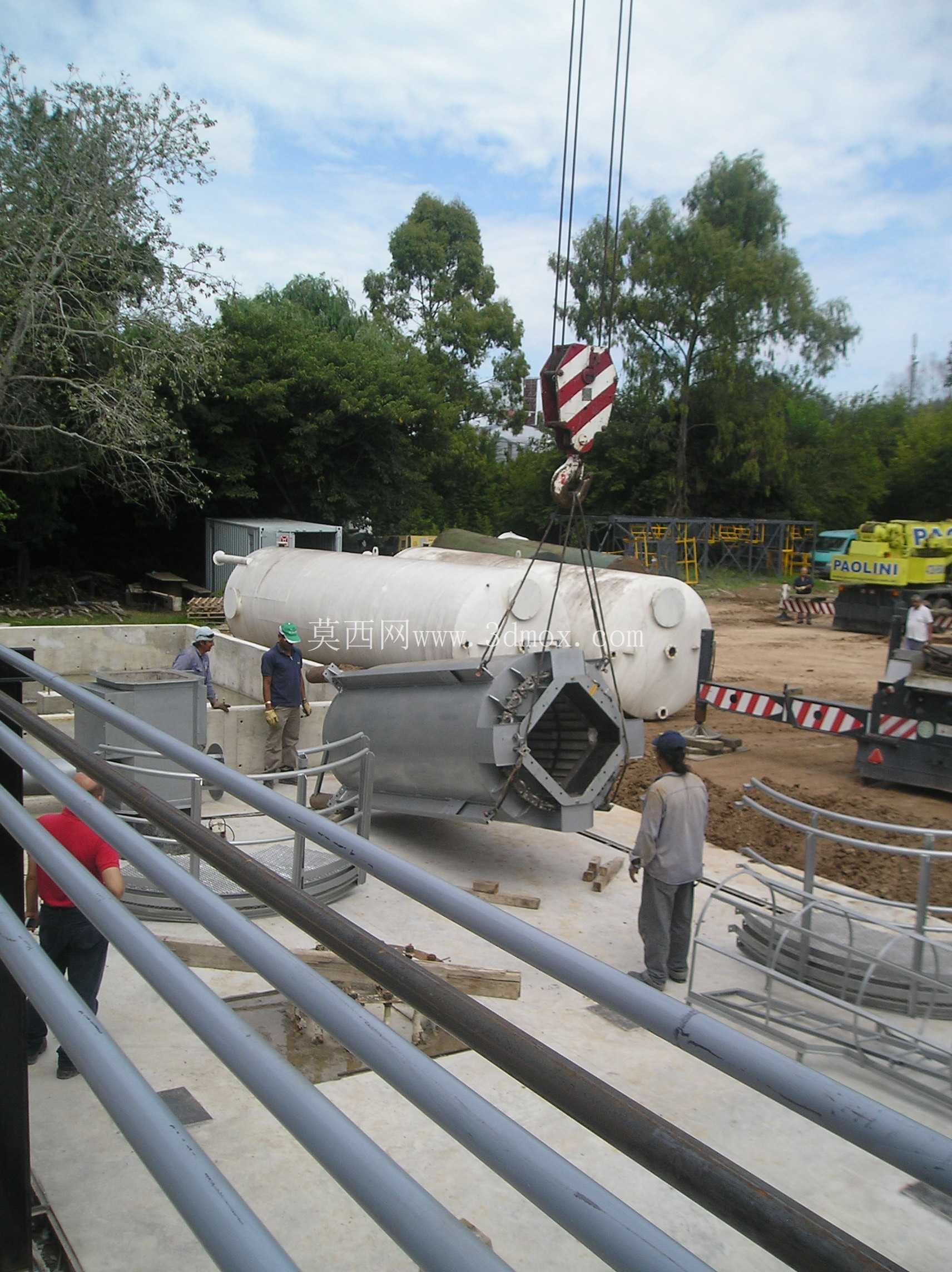

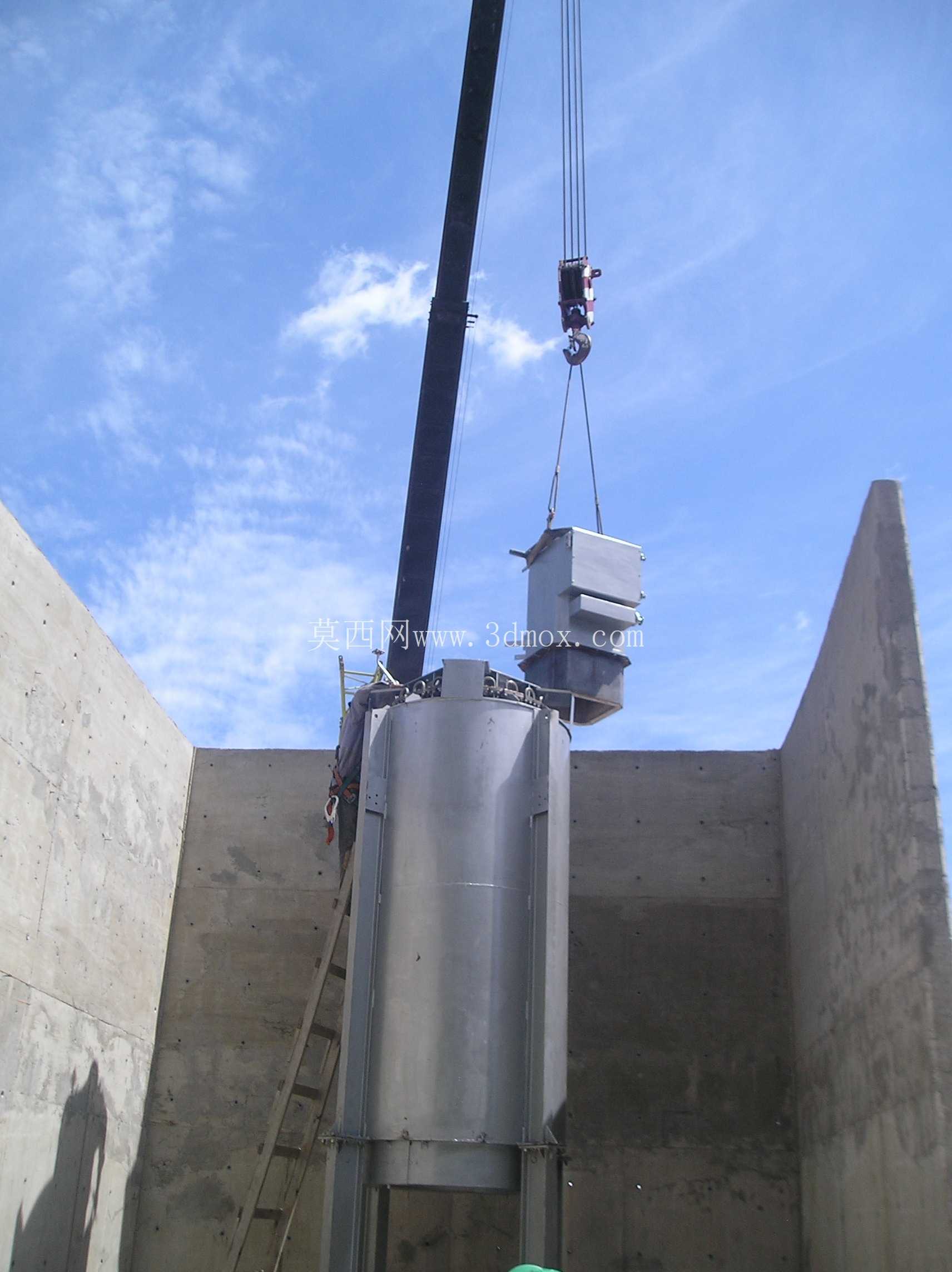

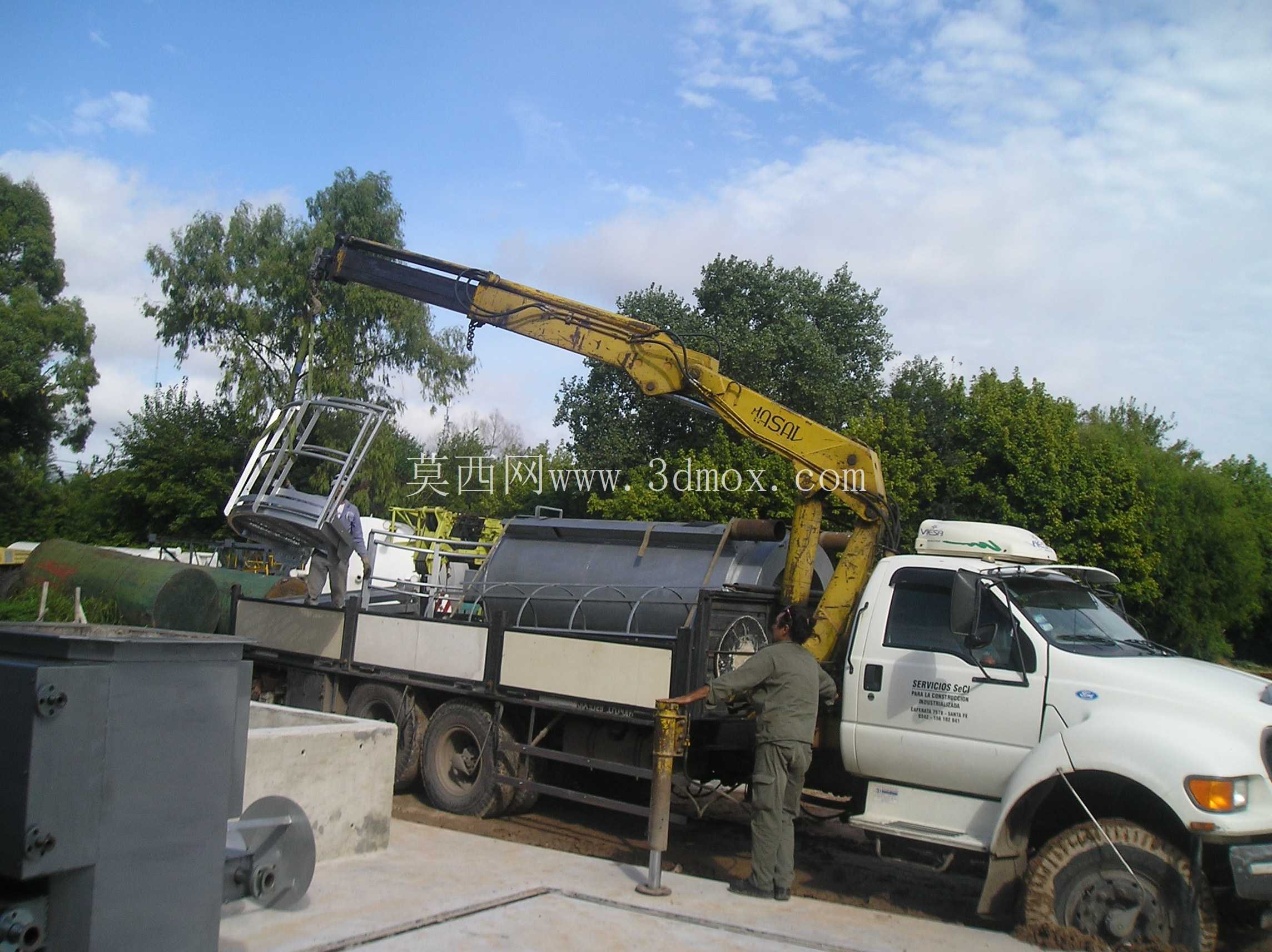

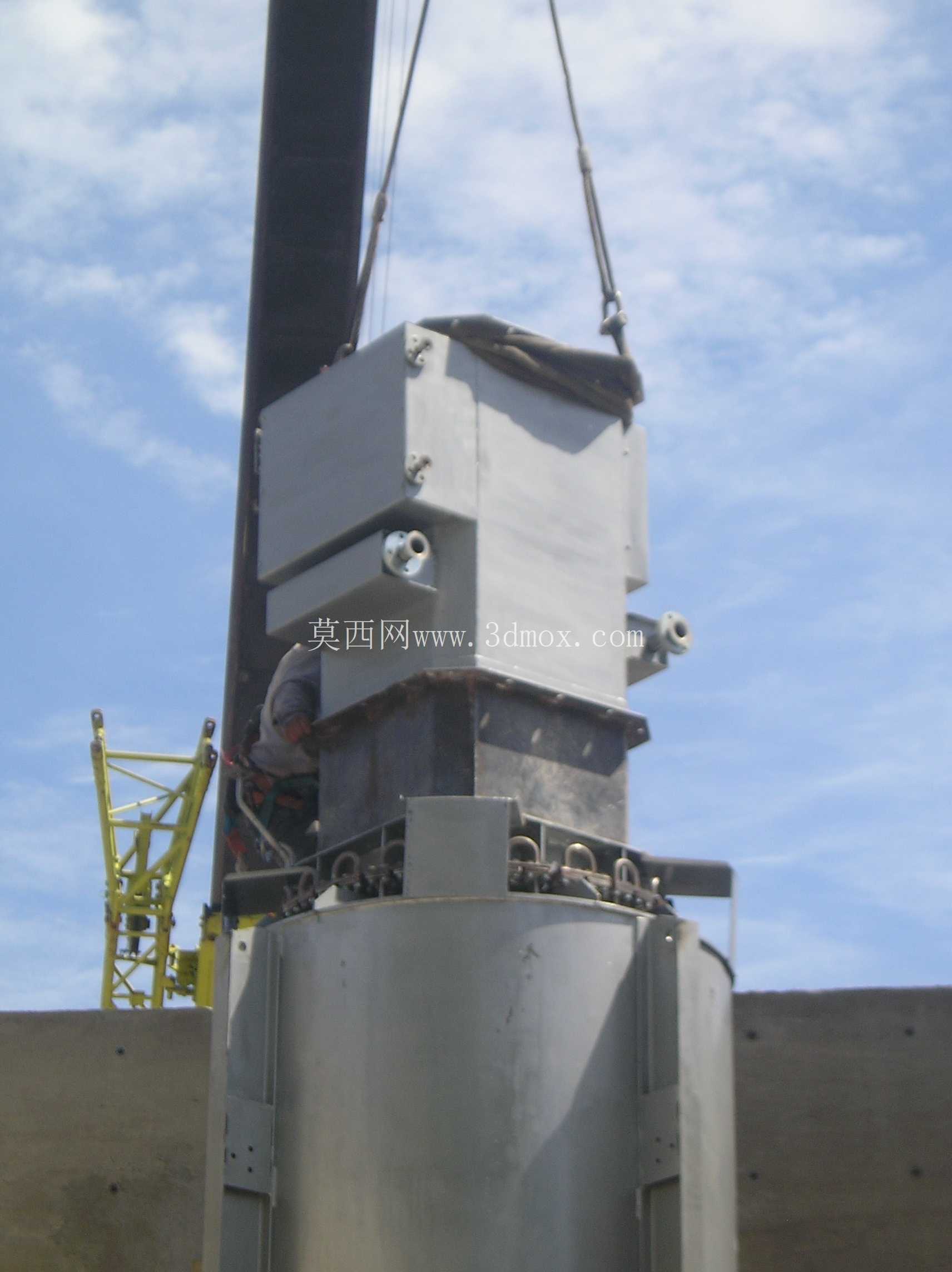

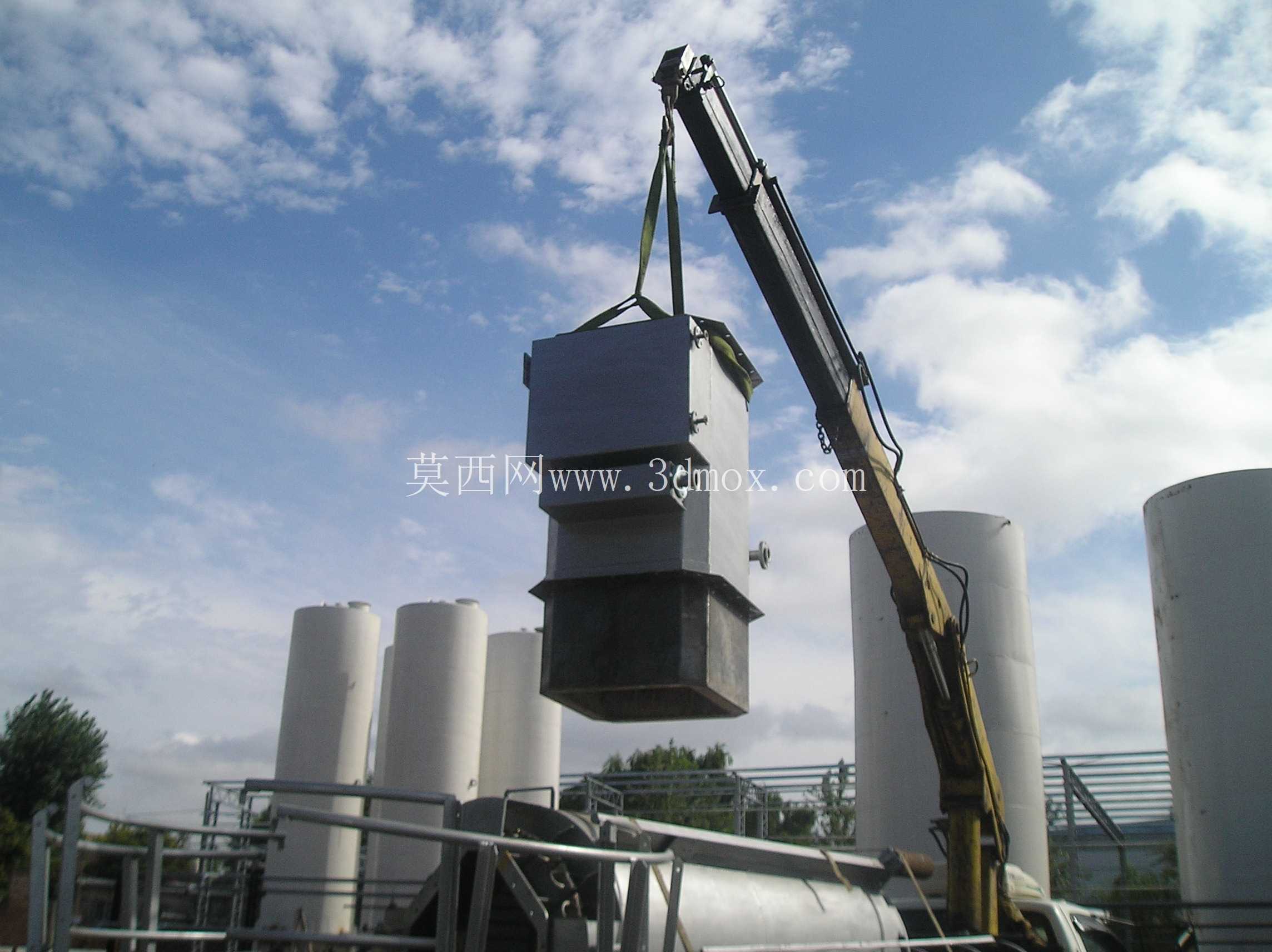

　　在热工性能匹配上，垂直布置的燃烧器火焰长度经过严格核算，确保火焰最高温区完全处于辐射段的有效换热区间内，不会出现火焰窜入上部对流段造成管路过热的问题，同时炉膛内壁的耐火层厚度根据外壁温度控制要求做选型，保证炉体外壁温度不超过50℃，避免现场运维人员出现烫伤风险，同时减少炉体的散热损失。整套辐射炉的结构拆分逻辑充分考虑了车间加工与现场运输的需求，炉壳筒体、支撑立柱、燃烧器接口、管组集箱均可拆分后单独运输，到现场后再通过焊接、法兰连接完成总装，解决了大尺寸整体炉体运输受限的问题。

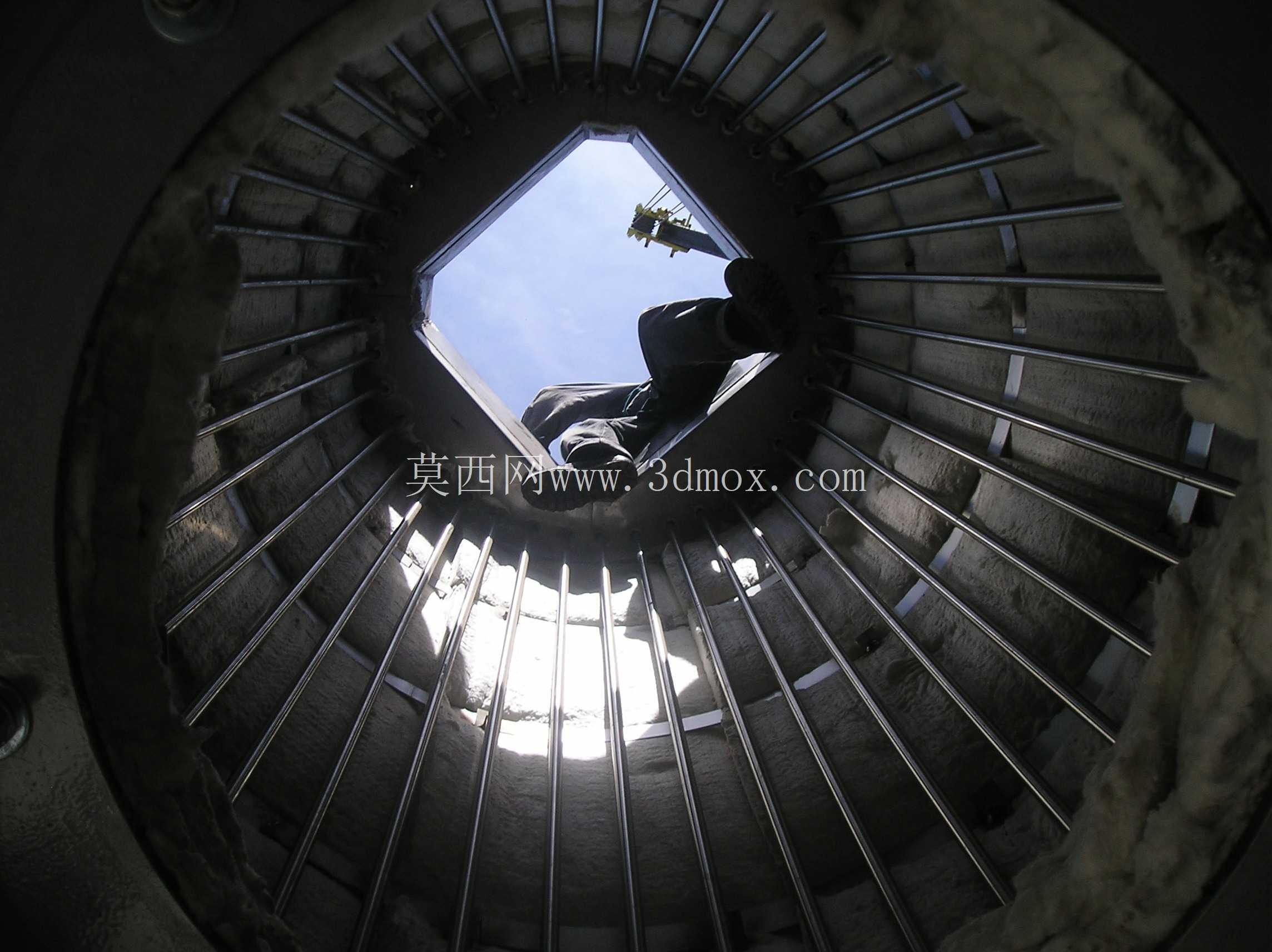

　　针对不同的热油加热工况，该结构可通过调整炉膛高度、对流管组的排布密度、燃烧器的额定功率，适配从几十万大卡到几百万大卡不等的热负荷需求，不管是小型生产线的工艺用油加热，还是中型厂区的集中导热油供热，都能通过模块化的参数调整完成结构适配。在结构强度校核层面，四根支撑立柱不仅要承载炉壳、耐火层、管组内导热油的静载荷，还要考虑现场运行时的风载、管道热胀冷缩产生的附加推力，因此立柱的截面选型经过抗弯、抗压强度校核，连接耳板的焊缝高度也根据载荷计算结果做了明确要求，避免长期运行过程中出现结构变形、焊缝开裂的问题。炉体下部设置的检修人孔位置与燃烧器接口错开布置，日常停炉检修时，运维人员可通过人孔进入炉膛内部检查耐火层破损情况、管组表面结焦情况，无需拆除上部的连接管道，大幅降低检修作业的工作量。
