乳品厂卧式鲜奶冷藏储存罐体结构

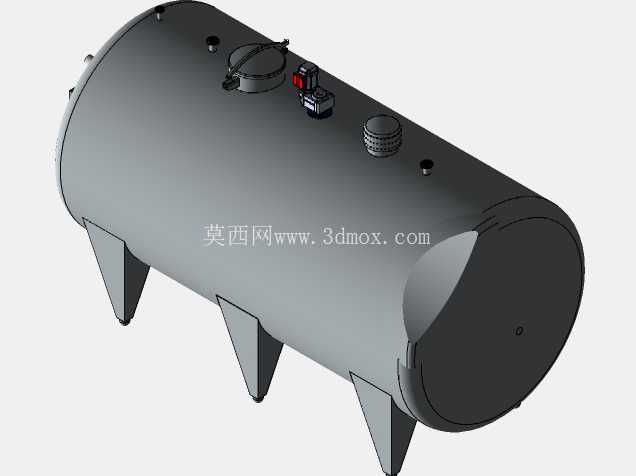

在液态乳生产的前端收储环节，原料奶从牧场运输到厂后的第一站就是这类卧式储奶设备，它承担着原料奶暂存、低温保鲜、均质前缓冲的核心作用，是乳品预处理工段不可或缺的静置储存单元。不同于立式储罐多用于大容量长期储料的场景，卧式结构的罐体整体重心更低，对厂房层高要求更小，适合中小型乳品加工车间的平面布局，支腿采用多点式斜撑支撑结构，能够均匀分散满罐状态下数十吨奶液的载荷，避免地面局部压强过大带来的安装隐患，同时支腿底部预留了地脚螺栓安装孔位，可根据车间地面的平整度做微调找平，保证罐体安装后的水平度误差控制在允许范围内，防止罐内奶液出现局部滞留的死角。

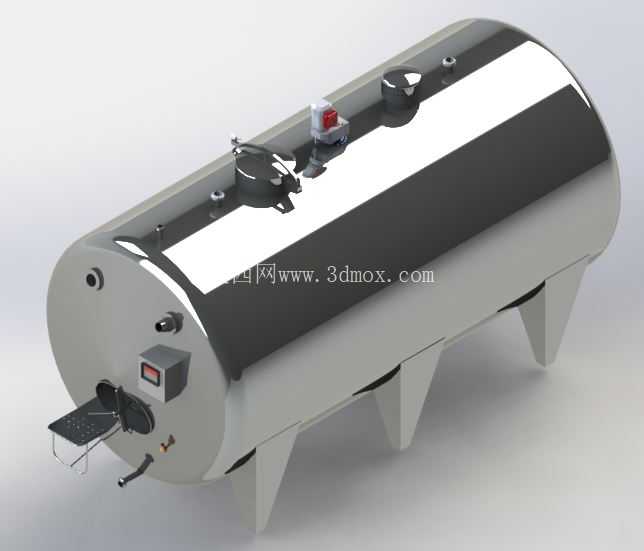

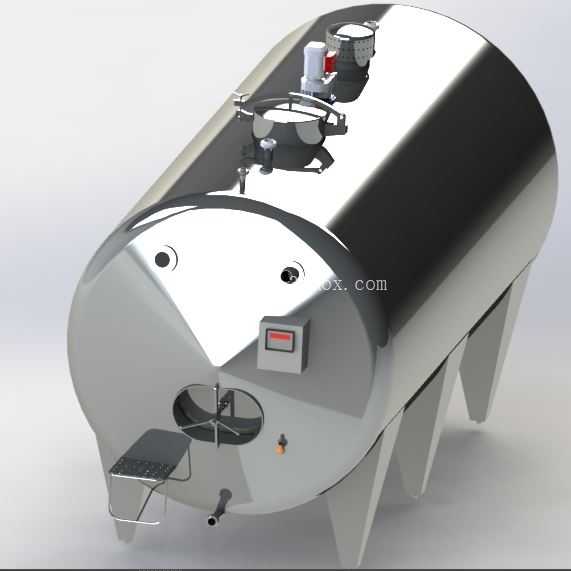

从功能设计来看，罐体整体采用食品级304不锈钢抛光制作，内壁做镜面抛光处理，粗糙度达到食品接触级要求，避免奶液残留挂壁，减少细菌滋生的风险。罐体顶部设置了多组功能接口，包含人孔、清洗装置接口、进料口、呼吸阀接口以及温度检测安装位，其中人孔采用快开式压紧结构，带密封胶条，方便运维人员进入罐内做定期清洁与检修；清洗装置内置旋转清洗球，可配合CIP清洗系统实现360度无死角内壁冲洗，无需人工进入即可完成日常清洁作业，符合食品生产的卫生规范。罐体端面设置了侧出液口、取样阀以及温度显示仪表安装位，侧出液口位置贴近罐体底部最低处，能够保证排液时罐内残液量降到最低，取样阀采用卫生级快装结构，可随时取样检测罐内奶液的品质状态，温度显示模块可实时反馈罐内奶液的实时温度，配合夹套层的制冷介质循环，将罐内奶液始终维持在2-6摄氏度的冷藏区间，抑制微生物繁殖，保证原料奶的新鲜度。

设计过程中首先要核算罐体的容积与长径比，卧式储罐的长径比通常控制在3:1到4:1之间，既保证足够的储存容积，又不会因为罐体过长带来的挠度变形问题，罐体壁厚根据容积大小、储存介质压力做强度校核，夹套层的流道设计要保证制冷介质能够均匀覆盖整个罐体的外壁接触区域，避免出现局部温度不均的冷桥现象。罐体顶部的附件布局要充分考虑操作便利性，人孔位置要预留足够的操作空间，方便人员开盖作业，各个管路接口的方位要匹配车间整体的管路走向，减少不必要的管路弯折。罐体侧面还设置了小尺寸的爬梯与操作平台，方便操作人员站在平台上完成顶部阀门操作、取样等作业，爬梯采用防滑踏步设计，带侧边防护栏，符合生产车间的安全操作规范。

安装边界方面，这类卧式储奶罐需要在罐体四周预留至少800mm的操作维护空间，尤其是罐体端面的出液口、人孔一侧，要预留足够的检修空间方便后期拆卸阀门、维护清洗装置，罐体顶部距离厂房顶棚要预留至少1200mm的空间，方便顶部管路安装与人员操作。设备进场时要考虑车间大门的宽度与高度，提前核算罐体的整体外形尺寸是否能够顺利通过通道，避免进场时出现卡滞。罐体的水平度校准是安装环节的重点，要保证罐体沿长度方向有千分之三左右的坡度，坡向出液口一侧，确保排液时残液能够完全流出，不会在罐底形成积液区。另外，夹套层的制冷管路连接要做密封测试，保证冷媒不会出现渗漏，同时罐体整体要做接地处理，避免静电积累带来的生产安全隐患。

在实际生产流程中，这类储奶罐通常和收奶系统、净乳机、均质机做管路连通，原料奶经检验合格后通过进料泵打入罐内，在低温状态下暂存，根据生产调度的安排，通过出料泵将奶液输送到下一工段进行加工，整个过程全封闭运行，避免外界杂质污染，同时罐内的呼吸阀能够平衡罐内外的压力差，避免进排液时罐内出现正压或者负压导致罐体变形。日常运维中，每批次奶液排空后都要配合CIP系统做酸洗、碱洗、清水冲洗的流程，保证内壁清洁无残留，定期检查密封胶条的老化情况、温度传感器的校准情况、制冷夹套的冷媒压力，保证设备始终处于稳定的运行状态。
