多规格内螺纹连接手动球阀结构设计

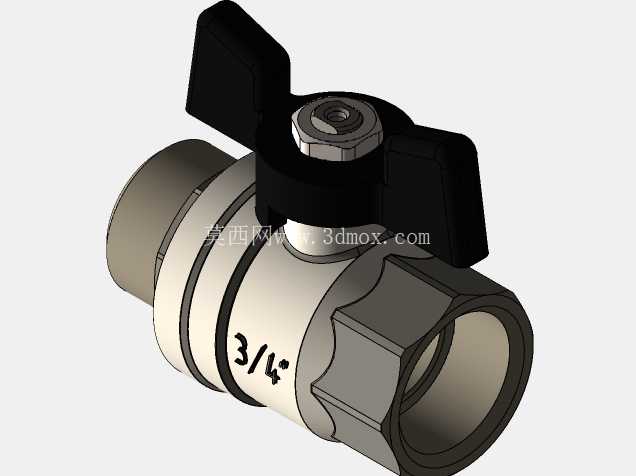

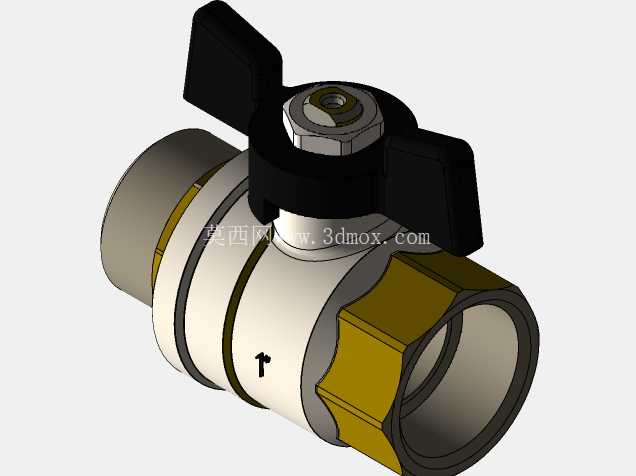

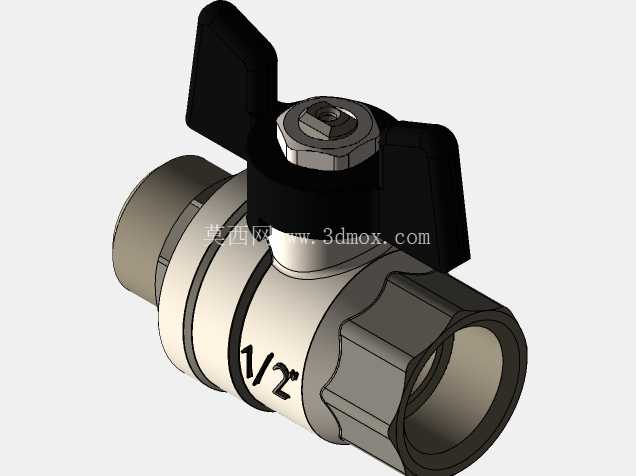

　　从结构设计逻辑来看，这款球阀采用的是两片式阀体组合结构，阀体主体与端部连接段通过螺纹旋合装配，中间的密封件直接包覆在球形阀芯外侧，装配时不需要额外复杂的工装定位，只需要按照规定扭矩拧紧阀体连接螺纹，就能保证阀芯与密封件的同轴度，避免出现开关卡滞、内漏的问题。阀芯采用通孔直通结构，全开状态下介质流通通道与管路通径完全一致，流阻系数极低，不会出现明显的介质压降，对于供水回路来说不会影响末端出水流量，对于气动回路来说也不会造成气压损耗。这款手动球阀的三维结构，覆盖G1、G3/4、G1/2三种常用管螺纹规格，主要面向民用给排水、小型暖通管路、低压气动回路、家用净水系统这类对通断控制有需求的场景，日常工况下用来截断或导通管路内的流体介质，相比闸阀、截止阀，它的开关行程更短，只需要将手柄旋转90度就能完成全开或全关操作，日常运维时不需要额外预留大的操作空间，很适合安装在管路排布紧凑的橱柜内、设备夹层、墙体预埋管路接口这类位置。

　　驱动部分采用蝶形塑料手柄，手柄与阀杆之间通过扁位结构传递扭矩，避免长期开关后出现手柄打滑的问题，阀杆与阀体之间设置了两道O型密封圈，即使在长期带压工况下，也不会出现介质从阀杆位置外漏的情况，阀杆顶部的锁紧螺母可以根据密封件的磨损情况适当调整压紧力，延长整阀的使用寿命，不需要整体更换阀门就能解决轻微外漏问题。从安装边界来看，三种规格的阀体轴向尺寸都控制在较短范围内，其中G1/2规格的阀体总长度适配常规4分水管接头的安装间距，不需要额外裁剪管路就能直接替换同规格的老旧阀门；G3/4规格适配6分管路，多用于家用热水器进出水、采暖支路的通断控制；G1规格适配1寸主水管路，多用于入户供水支路、小型设备的冷却水回路。

　　阀体端部的内螺纹采用标准管螺纹设计，螺纹公差符合通用管路连接标准，安装时只需要在螺纹外缠绕适量生料带，就能保证连接位置的密封性能，不需要额外焊接或者法兰连接，普通用户借助普通活动扳手就能完成安装操作。外形上阀体主体采用圆柱形过渡结构，两端六角形的拧紧位刚好适配标准扳手的卡口尺寸，安装时可以直接用扳手卡住六角位施加扭矩，不会因为扳手打滑损坏阀体表面。手柄的旋转角度设置了机械限位，全开和全关位置都有明确的挡位反馈，操作人员不需要观察手柄位置，凭借手感就能判断阀门是否完全开关到位，避免出现半开半关导致密封件冲蚀损坏的问题。

　　这款球阀的额定工作压力适配民用低压管路的常规压力范围，密封件采用耐温耐老化的非金属材质，既可以用于常温自来水的通断控制，也可以用于温度不超过90摄氏度的热水管路，适用场景覆盖了绝大多数民用和小型工业低压流体控制需求，结构上没有复杂的冗余零件，后期如果出现密封件磨损，只需要拆开阀体更换对应的密封圈和阀芯密封垫就能完成维修，整体维护成本很低。建模过程中对所有配合面都做了公差适配，阀体连接螺纹的旋合长度、阀杆与安装孔的配合间隙、阀芯与密封件的压缩量都按照实际生产的装配要求做了参数化设置，不管是用于3D打印样件验证，还是用于开模生产的结构参考，都能直接提取对应的尺寸参数，不需要再做额外的结构调整。
