适用于32mm管径的简易手动弯管装置

在现场管路铺设、小型五金加工、户外管线维修这类场景里，经常会遇到小口径金属管材需要现场弯折的需求，这类作业往往没有条件布置大型电动弯管设备，手动弯管装置就成了兼顾便携性与成型精度的核心工装。这款手动弯管结构针对最大直径32毫米的管材设计，完全靠人力驱动完成冷弯作业，不需要外接电源、液压源，整体结构拆分后可以放进普通工具包，适配装修水电施工、小型金属制品作坊、户外管线抢修、农机简易维修等多种零散弯管作业场景。

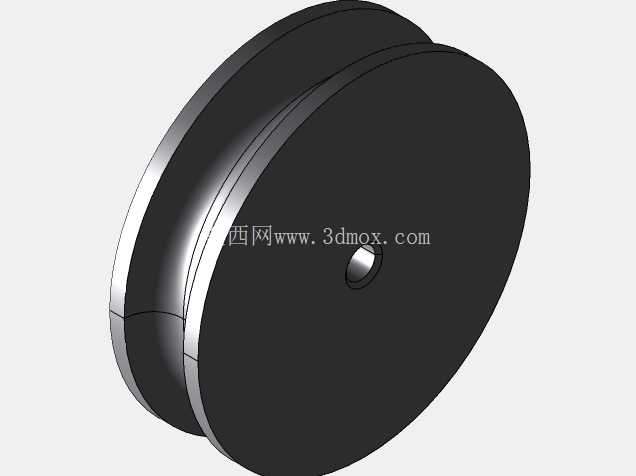

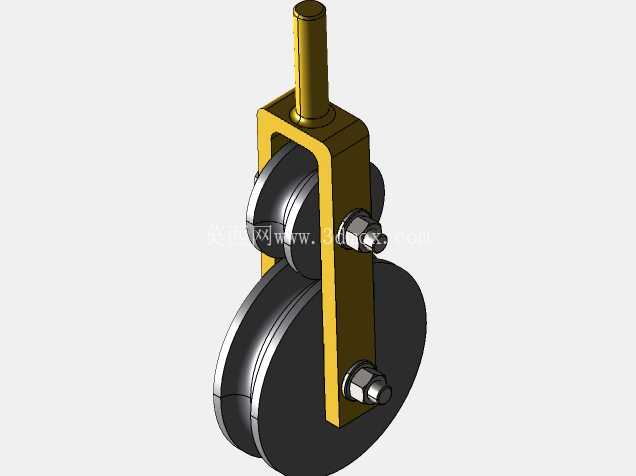

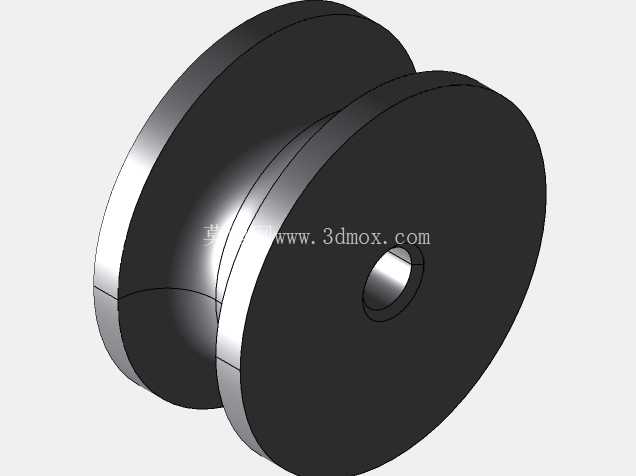

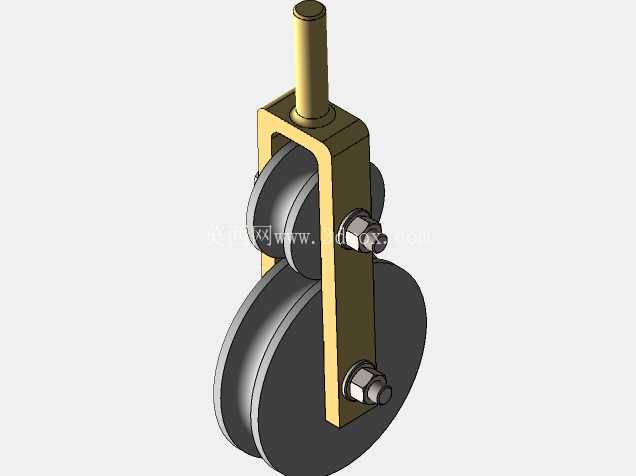

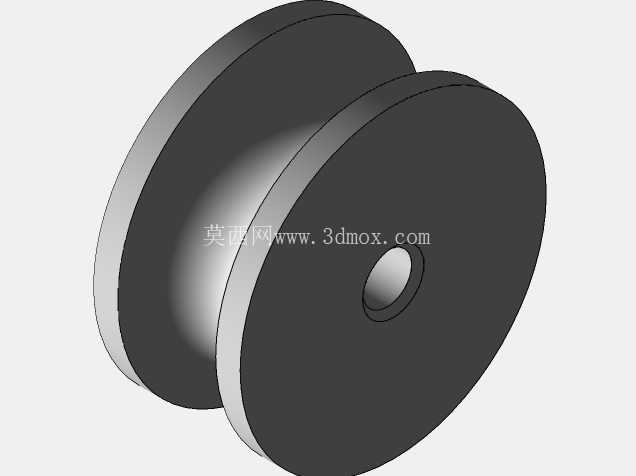

从功能实现逻辑来看，这套装置核心靠两组轮体的配合完成管材弯曲：下方是大直径成型轮，轮缘开有和目标管材外径匹配的圆弧凹槽，弯折时管材嵌在凹槽内，既可以避免管材表面被压出划痕，也能限制管材弯折过程中的径向变形，防止圆管被压瘪；上方是小直径压轮，同样带匹配的圆弧槽，作业时压轮紧贴管材上侧，通过杠杆力臂带动压轮沿成型轮的圆弧轨迹运动，逐步把管材压弯到需要的角度。和市面上常见的一体式手动弯管器不同，这套结构的支架采用分体式夹板设计，两块平行的金属夹板通过螺栓紧固件连接，轮体的转轴直接固定在夹板上，后期如果需要加工不同管径的管材，只需要更换对应凹槽尺寸的轮组，不需要更换整个支架主体，备件替换成本很低，也方便日常维护时拆解清理轮轴缝隙里的金属碎屑、锈迹。

设计层面上，这套结构没有采用复杂的传动机构，所有受力路径都做了最简化的处理：顶部的操作杆直接和上压轮的转轴座连接，操作人员施加在操作杆上的力直接传递到压轮与管材的接触点，力的传递路径没有多余的铰接损耗，操作时的力反馈非常直接，操作人员可以通过手上的力度感知管材的形变程度，避免一次性施力过大造成管材弯折处出现褶皱、开裂。支架的夹板厚度经过受力校核，在最大32mm管径、常规壁厚钢管的弯折受力下不会出现侧向变形，保证两个轮体始终保持平行，避免弯折过程中管材出现跑偏、扭曲的问题。轮体的边缘都做了圆角过渡处理，没有尖锐的切削棱角，搬运和操作时不会划伤操作人员，也不会刮伤管材表面的防腐涂层。

从安装和使用边界来看，这套装置不需要做永久的地基固定，作业时只需要把成型轮的中心轴位置通过台钳夹持固定，或者用螺栓临时固定在平整的工作台面上就可以开展作业，整体占用的操作空间不超过0.3平方米，非常适合空间狭小的作业现场。操作杆的长度经过力臂优化，普通成年男性不需要施加过大的臂力就可以完成32mm普通壁厚钢管的90度弯折，长时间作业也不容易产生肌肉疲劳。轮体和转轴之间采用间隙配合，转动时没有卡滞感，每次弯折作业完成后，只需要抬起操作杆就可以取出成型后的管材，不需要额外的拆卸步骤，单根管材的弯折作业耗时不超过30秒，作业效率完全能满足零散施工的需求。

针对现场作业的常见问题，这套结构在细节上做了适配：夹板上的螺栓连接孔做了沉头处理，螺栓拧紧后头部不会突出夹板表面，避免操作时勾挂衣物、刮擦管线；轮体的凹槽深度设计为管材外径的三分之一，既可以保证管材弯折时不会从槽内脱出，也不会因为槽过深导致管材取出困难；操作杆的顶端做了滚花处理，手部握持时摩擦力足够，即使手上沾有油污、水渍也不容易打滑。和液压式手动弯管器相比，这套纯机械结构没有密封件、液压油这类易损部件，在低温、高粉尘的恶劣作业环境下也不会出现故障，日常存放不需要做特殊的防护处理，使用寿命更长，维护成本几乎可以忽略，非常适合作为流动作业人员的常备工装。
