炊具生产厂区工艺设备布局三维设计

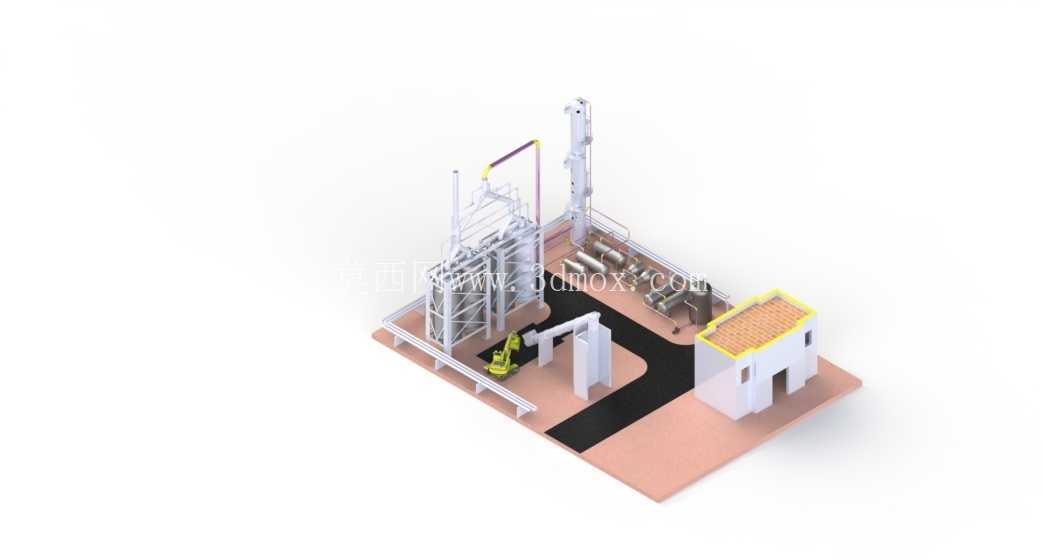

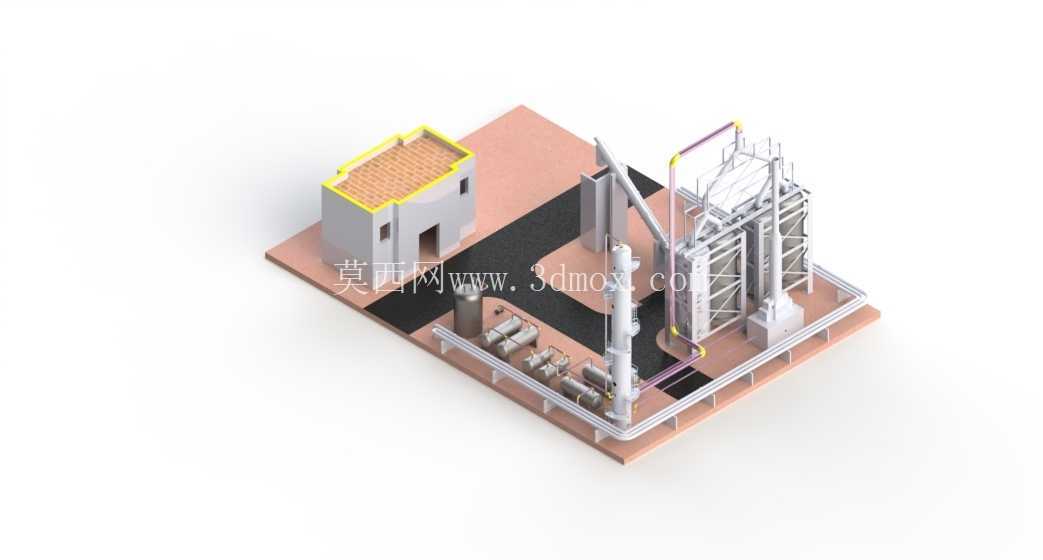

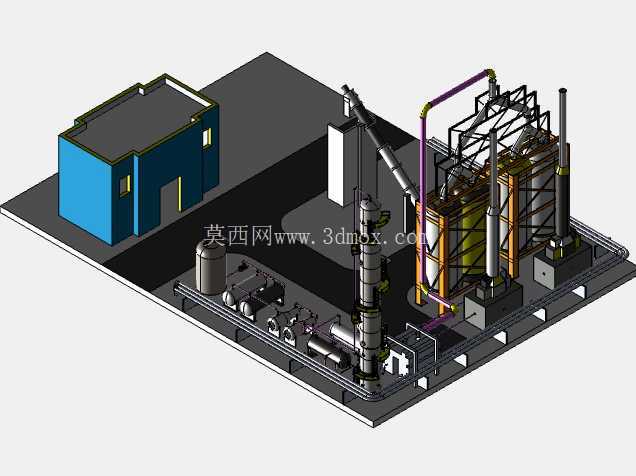

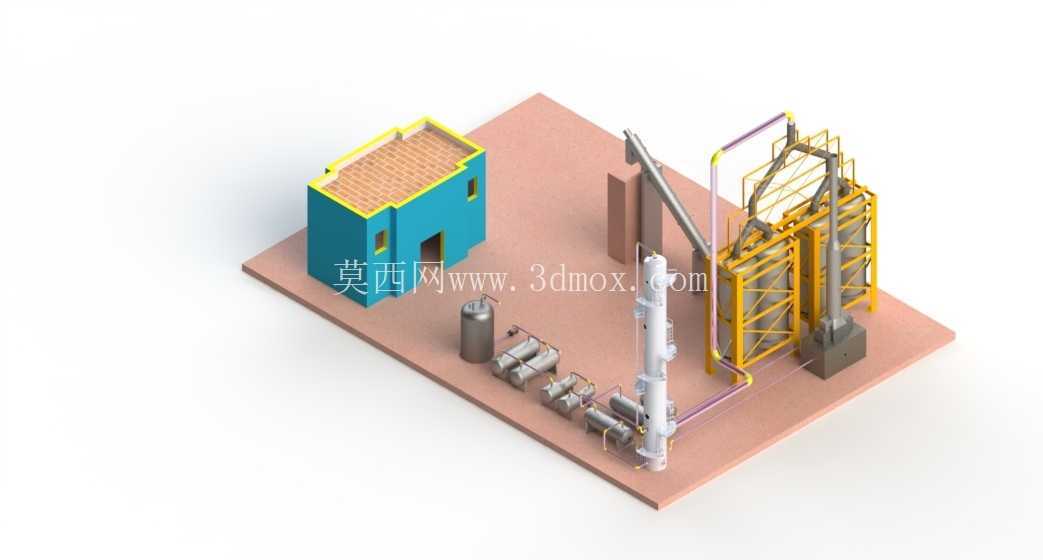

　　这套三维布局方案针对炊具制造类生产厂区做全流程空间规划，核心围绕原料预处理、压铸成型、表面处理、成品暂存四大核心工序做设备排布，从工程落地角度兼顾了物料流转效率、管线敷设路径、操作检修空间三大核心诉求。做这类厂区布局建模时，首先要锚定核心生产设备的安装边界，图中右侧的塔式反应与存储类设备，单台设备的基座占地预留了1.2倍的设备投影尺寸，基座周边预留了不小于800mm的环形检修通道，设备顶部的操作平台护栏高度严格按照工业安全规范设置为1.2m，平台踏步的宽度控制在250mm、高度180mm，匹配一线操作人员的上下通行习惯。

　　中间的立式输送与反应类管线，做了1:1的等比例建模，管线的转弯半径全部按照流体输送的工艺要求设置，避免直角弯头造成的物料输送阻力增大，管线与设备接口的位置预留了法兰安装的操作空间，避免后期安装时出现工具无法操作的干涉问题。左侧的配套厂房模块，内部预留了原料堆放区、压铸机安装位、操作人员值守工位，厂房的门洞尺寸按照最大物料周转箱的通行宽度做了冗余设计，门洞高度比厂区内最高的周转叉车高出300mm，避免物料转运时的剐蹭风险。厂房旁的小型罐体与泵组模块，是配套的表面处理药剂供给单元，排布时特意将泵组设置在靠近厂房墙体的位置，既缩短了药剂输送的管线长度，也能将泵组运行的噪音通过墙体做一定阻隔，减少对核心生产区的噪音影响。

　　做这类布局设计时，最容易忽略的是地下管线与地上设备的位置干涉，建模阶段就将所有地上设备的基座深度、地下管线的敷设走向做了分层处理，设备基座的位置完全避开了地下管线的主通路，避免后期施工时出现管线改道的额外成本。整个厂区的地面做了统一的承载能力分区，重型设备所在的右侧区域地面载荷按照每平米5吨设计，中间管线区域按照每平米2吨设计，左侧厂房及周转通道按照每平米3吨设计，完全匹配不同区域的设备重量与周转载荷要求。物料流转的主通道设置在厂区中部，宽度预留了3.5m，满足双向叉车通行的需求，通道两侧的设备排布全部做了倒角处理，避免尖锐棱角对周转人员、设备造成剐蹭。

　　设备之间的连接管线全部采用管廊架空敷设，管廊的底部高度距离地面4.5m，完全满足下方叉车通行的净空要求，管廊上的管线按照介质类型做了分层排布，腐蚀性介质管线设置在最下层，蒸汽管线设置在上层，避免管线泄漏时对其他管线造成腐蚀影响。配套的小型控制箱、阀门操作位全部设置在通道侧1.2m-1.5m的高度区间，操作人员站在通道上就可以完成常规的阀门操作与参数查看，不需要进入设备密集区，提升日常操作的安全性。厂房的屋顶做了坡度设计，匹配厂区所在区域的降雨排水需求，厂房侧墙的窗户位置对应内部操作工位，保证日常生产时的自然采光，减少白天生产的照明能耗。整个布局没有做冗余的装饰性建模，所有模块全部对应实际生产中的功能需求，每一个设备的位置、管线的走向、通道的宽度都有对应的工程依据，既可以作为厂区规划阶段的方案评审模型，也可以作为后期施工排布的参考依据，帮助设计人员在施工前就排查出空间干涉、操作空间不足、流转路径不畅等常见问题，减少后期现场调整的成本。
